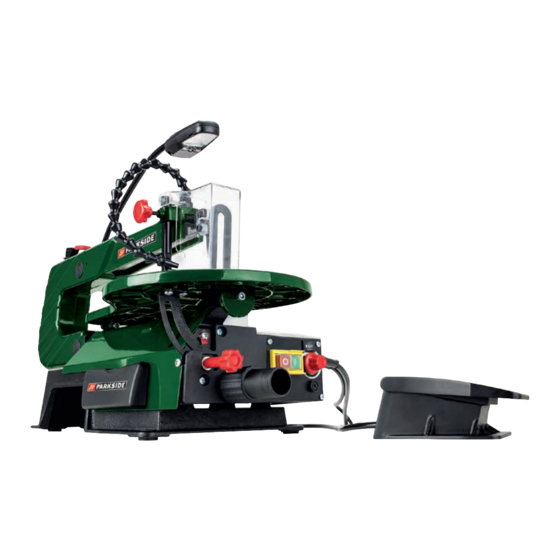

SCROLL SAW PDS 120 B2 SCROLL SAW PPIŁA WYRZYNARKA Operating and Safety Instructions Wskazówki dotyczące obsługi i bezpieczeństwa Translation of Original Operating Manual Tłumaczenie oryginalnej instrukcji obsługi SIAURAPJŪKLIS DEKUPIERSÄGE Nurodymai dėl valdymo ir saugumo Bedienungs- und Sicherheitshinweise Originalios naudojimo instrukcijos vertimas...
Seite 2
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia. Prieš skaitydami išlankstykite lapa su paveiksleliais ir susipažinkite su visomis prietaiso funkcijomis. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
Table of contents: Page: Explanation of the symbols on the equipment ..............................2 Introduction ..........................................3 Device description (fig. 1-15) ..................................... 3 Supplied package ....................................... 3 Intended use ........................................3 Safety information ....................................... 4 Technical data ........................................6 Before starting the machine ....................................6 Assembly ..........................................7 Operation ..........................................8 Electrical connection ......................................
1. Explanation of the symbols on the equipment Warning! Read the operating instructions to reduce the risk of injury. Wear safety goggles. Sparks generated during work or splinters, chips and dust emitted by the equipment can cause loss of sight. Wear ear-muffs.
The equipment may only be used for the tasks it is designed to 2. Only have your device repaired by qualified handle. Any other use is deemed to be a case of misuse. The specialists and only with original spare parts. This user/operator and not the manufacturer will be liable for any ensures that safety of the device is maintained.
– Check the connection cable of the electric tool regu- • Follow all these safety instructions before and while working larly and have it replaced by a recognised specialist with the saw. when damaged. • Do not use this saw to cut fire wood. Check theextension cable regularly and replace it if •...
• Workpieces that are smaller than the saw blade guard can **Operating mode S6 30%: cause injuries to the hands or fingers. Use suitable aids! Continuous operation with idling (cycle time 10 minutes). To • Avoid cramped hand positions when guiding in the work- ensure that the motor does not become excessively hot, it may piece and avoid positions in which slipping could lead to only be operated for 30% of the cycle at the specified rating...
8.2 General notes 9.1 Installing the depressor (fig. 6, 7) • All covers and safety devices have to be properly fitted be- NOTE: fore the equipment is switched on. Before assembling the depressor (24), the saw blade pre-in- • It must be possible for the blade to run freely. stalled at the factory (22) must be removed (see 9.3).
Tighten the saw blade (22) with the clamping lever To set the saw table, use a 90° bracket (31, not in the (11), by pressing it down again. Check the tension of scope of delivery). Place this against the saw table and the saw blade (22).
11. Electrical connection 10.5 Operating modes (fig. 1, 2) The scroll saw is able to be operated manually or via the foot pedal. The electrical motor installed is connected and ready for operation. The connection complies with the applicable VDE and DIN provisions. The customer‘s mains connection as well as the extension cable used must also comply with these regulations.
13. Cleaning, maintenance, storage and 13.3 Service information ordering of spare parts Please note that the following parts of this product are sub- ject to normal or natural wear and that the following parts are WARNING therefore also required for use as consumables. Wear parts*: Carbon brushes, saw blade, table inlay Always switch the machine off and remove the mains plug prior to all maintenance and cleaning work.
16. Troubleshooting WARNING Always switch the machine off and remove the mains plug prior to all maintenance and cleaning work. Fault Possible cause Remedy Saw blade without pins Saw blade clamping screw (28/29) not tightened Tighten the saw blade clamping screw (28/29) loosens after switching off enough the engine...
17. Warranty certificate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below.
Seite 18
Spis treści: Strona: Wyjaśnienie symboli na urządzeniu ................................14 Wprowadzenie .........................................15 Opis urządzenia (rys. 1-16) .....................................15 Zakres dostawy ........................................15 Użycie zgodne z przeznaczeniem ..................................15 Bezpieczeństwa ........................................16 Dane techniczne........................................18 Przed uruchomieniem ......................................19 Budowa ..........................................19 Obsługa ..........................................21 Przyłącze elektryczne .......................................22 Transport ..........................................22 Czyszczenie, konserwacja i zamawianie części zamiennych ........................22 Przechowywanie .......................................23 Utylizacja i recykling ......................................23 Pomoc dotycząca usterek ....................................24...
1. Wyjaśnienie symboli na urządzeniu Ostrzeżenie! W celu zmniejszenia ryzyka obrażeń należy przeczytać instrukcję obsługi. Stosować okulary ochronne. Powstające w trakcie pracy iskry lub wyrzucane przez urzą- dzenie odłamki, wióry i pyły mogą się przyczynić do utraty widoczności. Nosić nauszniki ochronne. Hałas może powodować utratę słuchu. Nosić...
2. Wprowadzenie 3. Opis urządzenia (rys. 1-16) Producent: Dmuchawa scheppach Uchwyt (dmuchawa) Fabrikation von Holzbearbeitungsmaschinen GmbH Śruba radełkowa Günzburger Straße 69 Uchwyt (osłona tarczy tnącej) D-89335 Ichenhausen Osłona tarczy tnącej Stół pilarki Szanowny kliencie, Pedał nożny Życzymy wiele radości i sukcesów w trakcie pracy z nowo na- Osłona po lewej stronie bytym urządzeniem.
Urządzenia używać tylko zgodnie z jego przeznaczeniem. Przed przystąpieniem do używania niniejszego narzędzia Każde użycie wykraczające poza wyżej podane jest uważane elektrycznego należy przeczytać wszystkie wskazówki i odpo- za niezgodne z przeznaczeniem. Za wynikające stąd szkody wiednio przechowywać je w bezpiecznym miejscu. producent nie odpowiada;...
Stosować odpowiednie wyposażenie ochronne – Uszkodzone urządzenia ochronne i części należy – Stosować okulary ochronne. zgodnie z ich przeznaczeniem oddać do naprawy Podczas prac z dużą emisją pyłu stosować maskę chro- lub wymiany do warsztatu specjalistycznego, o ile nie – niącą...
• Nie ciąć przedmiotów obrabianych, które są za małe, by • Nigdy nie opuszczać stanowiska pracy bez wcześniejszego można je było bezpiecznie utrzymać w ręce. wyłączenia piły. Odczekać, aż piła całkowicie się zatrzyma. • Nie obciążać maszyny tak mocno, że spowoduje to jej za- •...
Poziom ciśnienia akustycznego L ......66,9 dB(A) • Przed uruchomieniem przycisku włączania/wyłączania tar- Odchylenie K ............... 3 dB(A) cza musi być prawidłowo zamontowana. Części ruchome Poziom mocy akustycznej L ......... 79,9 dB(A) muszą poruszać się lekko. Odchylenie K .............. 3 dB(A) •...
Seite 25
Wyjąć tarczę tnącą (22) w sposób opisany w punkcie Naprężyć tarczę tnącą (22) dźwignią zaciskową (11), 9.3. ponownie naciskając ją w dół. Sprawdzić napięcie tar- Zdjąć dolny uchwyt (24) z osłony tarczy tnącej (5) po- czy tnącej (22). Jeśli napięcie jest zbyt niskie, można je przez całkowite poluzowanie śruby (25) (patrz rys.
10.3 Praca z lampą roboczą (rys. 4) Tarcza tnąca powinna, przy prawidłowym napięciu, wydawać wyraźny dźwięk, gdy jest „wyrywana”, jak w przypadku jed- Włączyć maszynę w sposób opisany w punkcie 10.2. nej strony. Lampę roboczą (20) można teraz włączać i wyłączać za pomocą...
Po wykonaniu cięć wewnętrznych należy usunąć tarczę W przypadku pytań proszę o podanie następujących danych: tnącą (22) z uchwytów tarczy (zgodnie z opisem w pkt • Rodzaj prądu silnika 9.3). • Dane z tabliczki identyfikacyjnej maszyny Wyjąć przedmiot obrabiany ze stołu. 12.
Zużytego sprzętu nie wolno wyrzucać wraz z odpadami 13.2.3 Kabel zasilający Jeżeli kabel zasilający jest zerwany, przecięty lub w inny spo- domowymi! sób uszkodzony, należy go natychmiast wymienić. Symbol ten oznacza, że zgodnie z dyrektywą w spra- wie zużytego sprzętu elektrycznego i elektronicznego 13.2.4 Wymiana bezpiecznika czułego (rys.
16. Pomoc dotycząca usterek OSTRZEŻENIE Przed rozpoczęciem prac konserwacyjnych lub czyszczących należy zawsze wyłączyć piłę i odłączyć wtyczkę sieciową. Usterka Możliwa przyczyna Pomoc Brzeszczot piły bez Śruba zaciskowa tarczy tnącej(28/29) zbyt lekko Dokręcić śruba zaciskowa tarczy tnącej (28/29) kołków luzuje się, gdy dokręcona.
17. Gwarancja Drodzy Klienci, Wszystkie nasze produkty przechodzą przez rygorystyczną kontrolę jakości, aby zapewnić, że dotrą do Państwa w idealnym stanie. W mało prawdopodobnej sytuacji wystąpienia usterki w Państwa urządzeniu, proszę skontaktować się z naszym działem serwisu pod adresem podanym w niniejszej karcie gwarancyjnej. Oczywiście, jeśli wolelibyście Państwo do nas zadzwonić, jesteśmy również gotowi zaoferować pomoc pod numerem telefonu serwisu wydrukowanym poniżej.
Seite 31
Turinys: Puslapis: Simbolių ant įrenginio aiškinimas ..................................27 Įžanga ..........................................28 Įrenginio aprašymas (1-16 pav.)..................................28 Komplektacija ........................................28 Naudojimas pagal paskirtį ....................................28 Saugos nurodymai ......................................29 Techniniai duomenys ......................................31 Prieš pradedant eksploatuoti ....................................31 Surinkimas ..........................................32 Valdymas ...........................................33 Elektros prijungimas ......................................34 Transportavimas ........................................34 Valymas, techninė priežiūra ir atsarginių dalių užsakymas ..........................34 Laikymas ..........................................35 Utylizacja i recykling ......................................35 Sutrikimų...
1. Simbolių ant įrenginio aiškinimas Įspėjimas! Kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją. Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasiša- linančių atplaišų, pjuvenų arba dulkių, galima netekti regėjimo. Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Užsidėkite apsauginę...
Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks ki- Techninė priežiūra ir remontas toks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / 1. Reguliarus valymas, techninė priežiūra ir tepi- operatorius, o ne gamintojas. mas.
ĮSPĖJIMAS 12. Pritvirtinkite ruošinį – Ruošiniui pritvirtinti naudokite veržiklius arba spaustuvus. Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį Taip jis bus saugiau laikomas nei Jūsų ranka. lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius 13. Venkite nestandartinės kūno padėties arba pasyvius medicininius implantus. Norint sumažinti rimtų –...
• Baigę remonto arba techninės priežiūros darbus, vėl iš karto Maks. ruošinio matmenys, plotis x aukštis 400 x 50 mm sumontuokite visus apsauginius ir saugos įtaisus. Svoris ................13,2 kg • Laikykitės gamintojo saugos, darbo ir techninės priežiūros *Darbo režimas S1: nuorodų...
9. Surinkimas DĖMESIO Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams draudžiama žaisti su plastikiniais ĮSPĖJIMAS maišeliais, plėvelėmis ir mažomis dalimis! Pavojus Pavojus susižaloti! Prieš atlikdami siaurapjūklio montavimo dar- praryti ir uždusti! bus, ištraukite tinklo kištuką. 8.2 Bendrieji nurodymai 9.1 Prispaudiklio montavimas (6, 7 pav.) •...
Paspauskite gembę (12) šiek tiek žemyn. Užfiksuokite Esant tinkamam įtempiui, pjūklo geležtė turėtų skleisti šaižų gar- kitą pjūklo geležtės (22) galą viršutiniame pjūklo geležtės są, kaip vienoje pusėje. laikiklyje (27) (žr. 9 pav.). Užfiksuokite pjūklo geležtę (22) pjūklo geležtės tvirtinimo 9.5 Kampų...
10.4 Eigų skaičiaus reguliatorius (2 pav.) Pasukite stalą, atlaisvindami fiksavimo svirtį (14), ir pa- Eigų skaičiaus reguliatoriumi (18) eigų skaičių galima nustatyti verskite pjūklo stalą (6) į norimą padėtį. pagal pjaunamą medžiagą. Minkštai medžiagai rekomenduo- Priveržkite fiksavimo svirtį (14). jame didelius eigų skaičius, kietai – mažus. Sukdami eigų skai- 11.
14. Laikymas 13.1 Valymas Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo 13.1.1 Išorinis valymas temperatūra yra nuo 5 iki 30 ˚C. •...
16. Sutrikimų šalinimas ĮSPĖJIMAS Prieš bet kokius techninės priežiūros ir valymo darbus, visada išjunkite pjūklą ir ištraukite tinklo kištuką. Sutrikimas Galima priežastis Ką daryti? Pjūklo geležtė be kaiščių Per mažai priveržtas pjūklo geležtės tvirtinimo Priveržkite pjūklo geležtės tvirtinimo varžtas (28/29) atsilaisvina išjungus variklį...
17. Garantinis dokumentas Gerbiami klientai, mūsų gaminių kokybė griežtai tikrinama. Tačiau, jei nepaisant to, šis įrenginys blogai veiktų, mes dėl to labai apgailestautumėme ir prašytu- me kreiptis į mūsų techninės priežiūros tarnybą šioje garantinėje kortelėje nurodytu adresu. Su mumis taip pat galite susisiekti telefonu toliau nurodytu techninės priežiūros tarnybos iškvietimo numeriu.
Seite 43
Inhalt: Seite: Erklärung der Symbole auf dem Gerät................................39 Einleitung ...........................................40 Gerätebeschreibung (Abb. 1-16) ..................................40 Lieferumfang ........................................40 Bestimmungsgemäße Verwendung ..................................40 Sicherheitshinweise ......................................41 Technische Daten ......................................43 Vor Inbetriebnahme......................................44 Aufbau ..........................................44 Bedienung ..........................................46 Elektrischer Anschluss......................................47 Transport ..........................................47 Reinigung, Wartung und Ersatzteilbestellung ..............................47 Lagerung ..........................................48 Entsorgung und Wiederverwertung .................................48 Störungsabhilfe .........................................49 Garantieurkunde .......................................50...
1. Erklärung der Symbole auf dem Gerät Warnung! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske.
2. Einleitung 3. Gerätebeschreibung (Abb. 1-16) Hersteller: Abblasvorrichtung scheppach Halterung (Abblasvorrichtung) Fabrikation von Holzbearbeitungsmaschinen GmbH Rändelschraube Günzburger Straße 69 Halter (Sägeblattschutz) D-89335 Ichenhausen Sägeblattschutz Sägetisch Verehrter Kunde, Fußpedal Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Abdeckung links Ihrem neuen Gerät.
Das Gerät darf nur nach seiner Bestimmung verwendet wer- Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerk- den. Jede weitere darüber hinausgehende Verwendung ist zeug benutzen, und bewahren Sie die Sicherheitshinweise gut nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden auf. oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
10. Schließen Sie die Staubabsaug-Einrichtung an – Beschädigte Schalter müssen bei einer Kundendienst- – Falls Anschlüsse zur Staubabsaugung und Auffangein- werkstatt ersetzt werden. richtung vorhanden sind, überzeugen Sie sich, dass Benutzen Sie keine Elektrowerkzeuge, bei denen sich – diese angeschlossen und richtig benutzt werden. der Schalter nicht ein- und ausschalten lässt.
• Drücken Sie das Werkstück immer fest gegen die Arbeits- • Säge erst nach Freimachen des Arbeitstisches von Material- platte. resten und Werkzeugen einschalten. Lassen Sie nur das zu • Entfernen Sie nie lose Splitter, Späne oder eingeklemmte bearbeitenden Werkstück und etwaige Arbeitshilfen (Keile) Holzteile bei laufendem Sägeblatt.
Die angegebenen Werte sind Emissionswerte und müssen da- • Schließen Sie die Maschine nur an eine ordnungsgemäß mit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. installierte Schutzkontakt- Steckdose an, die mit mindestens Obwohl es eine Korrelation zwischen Emissions- und Immissi- 10 A abgesichert ist. onspegeln gibt, kann daraus nicht zuverlässig abgeleitet wer- den, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder 8.3 Montage der Dekupiersäge auf einer Werk-...
9.3.3 Entnahme des Sägeblattes mit Stiften Montieren Sie den Niederhalter (24). Stecken Sie die Schraube (25) an den Halter (4) und fixieren Sie diese. Zur Entnahme des Sägeblattes (22) nehmen Sie die Setzen Sie das Sägeblatt (22) wieder ein, wie unter 9.3 Tischeinlage (26) nach oben ab.
10.4 Hubzahlregler (Abb. 2) 9.5 Feineinstellung der Winkelskala (Abb. 12) ACHTUNG Mit dem Hubzahlregler (18) können Sie die Hubzahl entspre- Überprüfen Sie die Einstellung der Winkelskala, bevor Sie mit chend des zu schneidenden Materials einstellen. Für weiches dem Gerät arbeiten. Material empfehlen wir hohe Hubzahlen, für hartes Material niedrige Hubzahlen.
12. Transport 10.7 Durchführen von Gehrungsschnitten (Abb. 14) WARNUNG Seien Sie beim Durchführen von Gehrungsschnitten besonders • Transportieren Sie das Elektrowerkzeug, indem Sie es an vorsichtig. Durch die Neigung des Sägetisches wird ein Abrut- den dafür vorgesehenen Aussparungen am Gestell und der schen begünstigt.
13.2.3 Netzkabel Altgeräte dürfen nicht in den Hausmüll! Wenn das Netzkabel ausgerissen, angeschnitten oder in ande- Dieses Symbol weist darauf hin, dass dieses Produkt ge- rer Form beschädigt ist, sollte es augenblicklich ersetzt werden. mäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über 13.2.4 Feinsicherung tauschen (Abb.
16. Störungsabhilfe WARNUNG Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten. Störung Mögliche Ursache Abhilfe Sägeblattes ohne Stifte Sägeblattklemmschraube (28/29) zu leicht Sägeblattklemmschraube (28/29) fest anziehen löst sich nach Abschalten angezogen des Motors Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen...
17. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedau- ern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung.
