4.22

Serielle Schnittstellen

INFORMATION
Änderungen an der Konfiguration der seriellen Schnittstelle kann die Verbindung zu Ihrem Messgerät tren-
nen. Konfigurieren Sie gegebenenfalls die Verbindungseinstellungen neu!

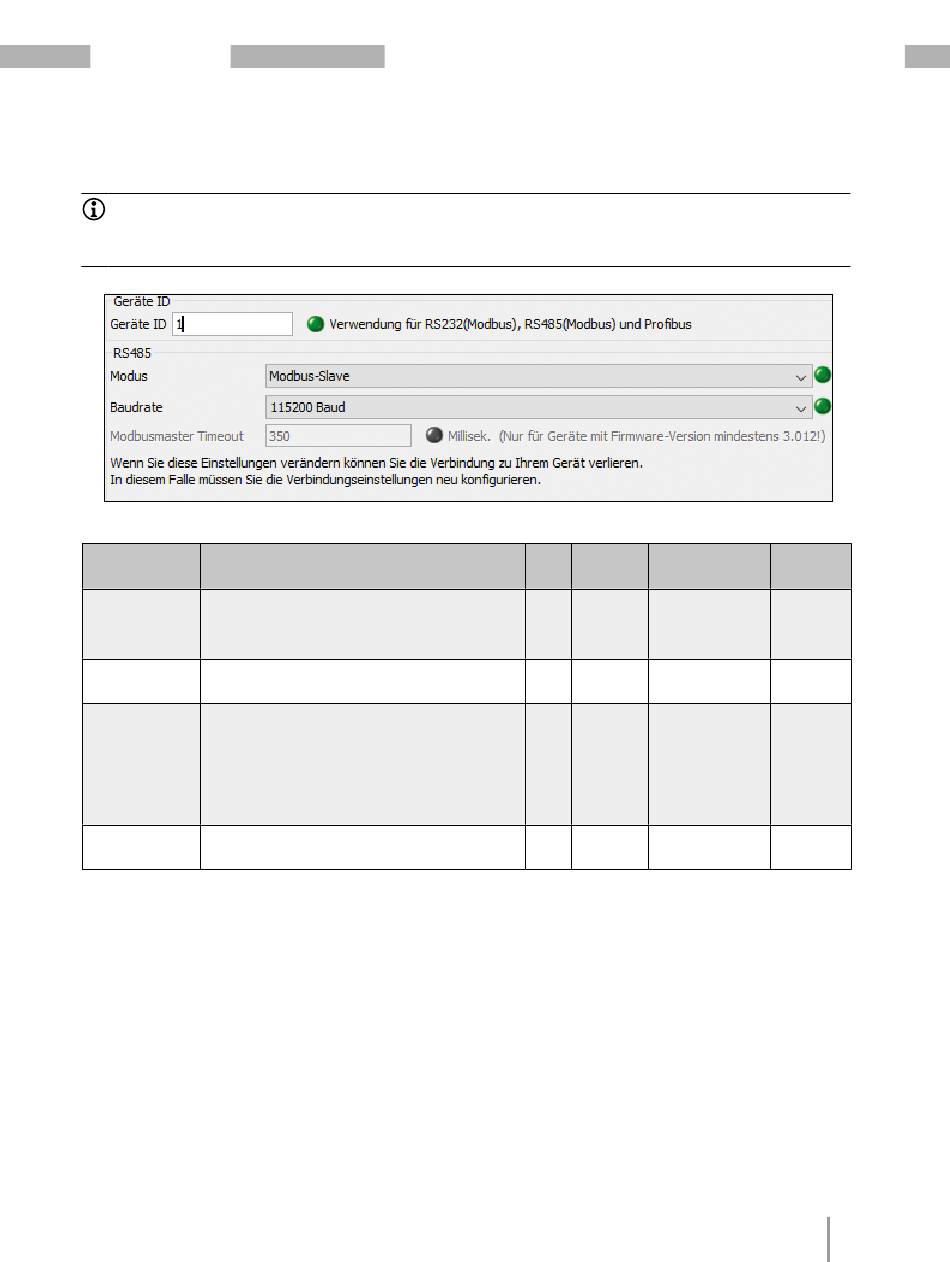

Steuerelemente „Serielle Schnittstelle"
Steuerelement/
Beschreibung
Funktion
Eingabefeld - Das Messgerät benötigt die Geräte-ID zur Kommunika-
Geräte ID tion über die Schnittstellen RS232, RS485 und Profibus.
- Mit der Geräte-ID wird das Messgerät in der Busstruktur
angesprochen und jede Geräte-ID existiert in einer Bus-
struktur nur einmal.
RS485 Auswahlliste Konfiguration des Modus
Modus
- 0 = Modbus-Slave
- 1 = Modbus-Master (Gateway)
RS485 Auswahlliste Alle Messgeräte in einer Bus-Topologie benötigen eine
Baudrate einheitliche Baudrate (Übertragungsgeschwindigkeit/Über-
tragungsrate)! Einstellbereiche:
- 0 = 9600 Baud
- 1 = 19200 Baud
- 2 = 38400 Baud
- 3 = 57600 Baud
- 4 = 115200 Baud
- 5 = 921600 Baud
RS485 Auswahlliste Timeout in x Millisekunden für die
Modbusmaster Modbus-Master-Kommunikation.
Timeout
Tab. Steuerelemente „Serielle Schnittstelle"
UMG 512-PRO | Software GridVis
Einheit
-
-
-
ms
- Konfigurationshandbuch
®
Zeichen-/
Wertebe- Init.jas
reich
1 ... 255 _MBUSADDR
0 ... 7 _MODE485
0 ... 5 _BAUD485
_MASTER_TIMEOUT 11533 - uint
ModBus-
Adresse -
Format
6860 - int
6862 - int
6864 - int
