UMG 512-PRO | Software GridVis
Steuerelement/
Beschreibung
Funktion
Auswahlliste Um Überfrequenz-Ereignisse zu erfassen, wählen Sie „ma-
und Eingabefeld nuell" in der Auswahlliste und konfigurieren einen Grenzwert
Überfrequenz mit Hysterese in % der Nennfrequenz.
Ein Überfrequenz-Ereignis beginnt, wenn die gemessene
Frequenz (berechnet aus der Zeit der letzten 20 Nulldurch-
gänge) über den Grenzwert steigt und endet, wenn der
Frequenzwert kleiner oder gleich dem Grenzwert minus der
Hysterese ist.
Eingabefeld
Hysterese
Auswahlliste Um Unterfrequenz-Ereignisse zu erfassen, wählen Sie „ma-
und Eingabefeld nuell" in der Auswahlliste und konfigurieren einen Grenzwert
Unterfrequenz mit Hysterese in % der Nennfrequenz.
Ein Unterfrequenz-Ereignis beginnt, wenn die gemessene
Frequenz (berechnet aus der Zeit der letzten 20 Null-
durchgänge) unter den Grenzwert fällt und endet, wenn
der Frequenzwert größer oder gleich dem Grenzwert plus
Hysterese ist.
Eingabefeld
Hysterese
Auswahlliste Um Frequenzänderungsereignisse (Schnelle Frequenzände-
und Eingabefeld rungen) zu erfassen, wählen Sie „manuell" in der Auswahl-
Frequenz-
liste und konfigurieren Sie den Grenzwert mit Hysterese in %
änderung der Nennfrequenz.
Das Messgerät berechnet die Differenz zwei aufeinanderfol-
gender Frequenz-Messwerte und vergleicht diese mit einem
statischen Grenzwert in %.
Entsprechend der Anwendung konfiguriert der Benutzer den
Hysteresewert ebenfalls in % und dieser sollte unter dem
Eingabefeld
statischen Grenzwert liegen.
Hysterese
Tab. Steuerelemente „Hauptmessung (LN)"
4.7.2

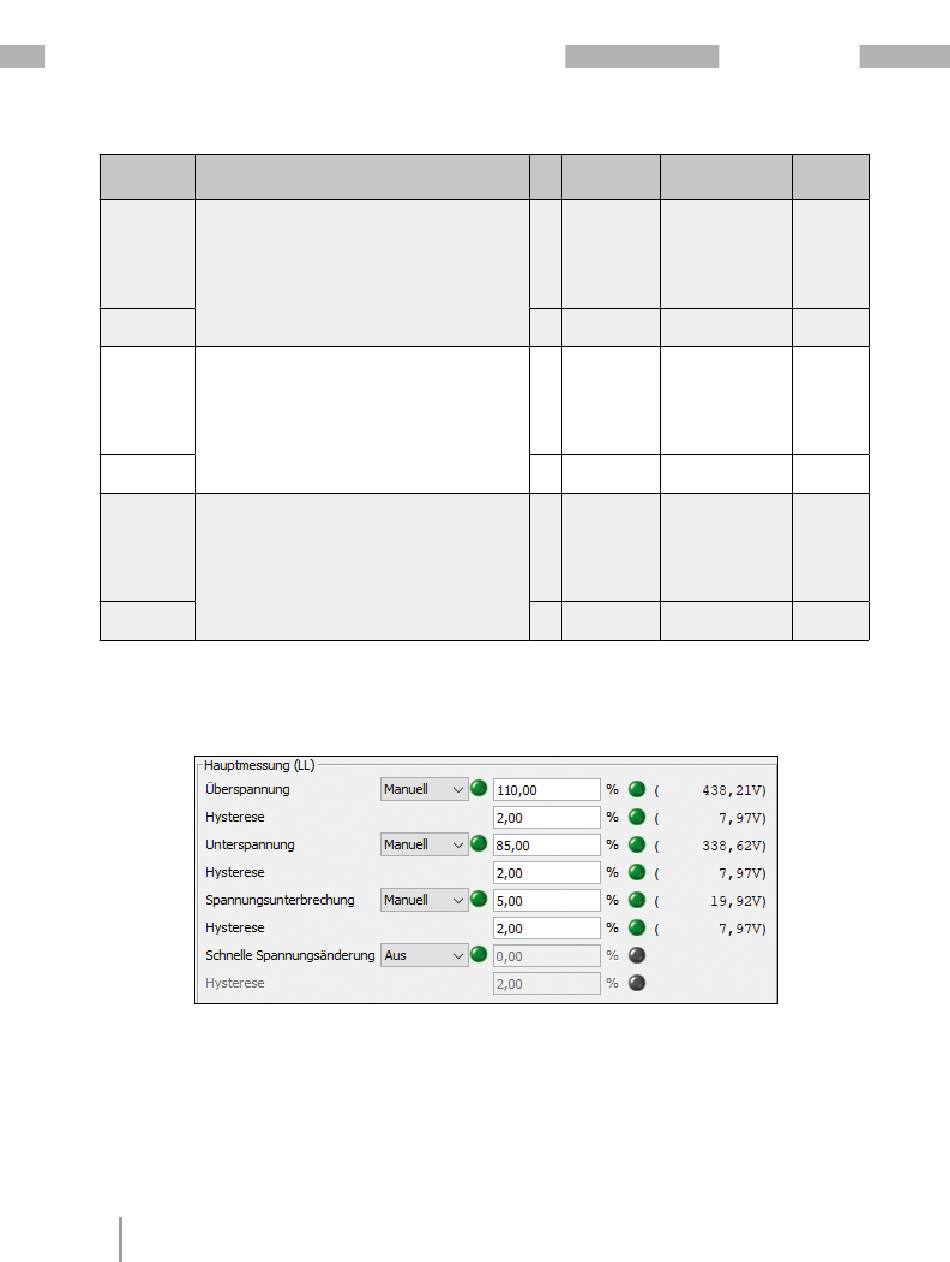

Hauptmessung (LL)

Steuerelemente „Ereignisse/Hauptmessung (LL)"
18
- Konfigurationshandbuch
®
Ein- Zeichen-/
Init.jas
heit Wertebereich
Auswahlliste:
- Aus (Wert = -1)
- Manuell
(Eingabefeld
% _FREQ_EVT_MAX[0]
verwenden)
---
Eingabefeld:
-1,0 ... 1000,0
Eingabefeld: _FREQ_EVT_MAX_
%
-1,0 ... 100,0 HYST[0]
Auswahlliste:
- Aus (Wert = -1)
- Manuell
(Eingabefeld
% _FREQ_EVT_MIN[0]
verwenden)
---
Eingabefeld:
-1,0 ... 1000,0
Eingabefeld: _FREQ_EVT_MIN_
%
-1,0 ... 100,0 HYST[0]
Auswahlliste:
- Aus (Wert = -1)
- Manuell
(Eingabefeld
% _FREQ_EVT_DT[0]
verwenden)
---
Eingabefeld:
-1,0 ... 1000,0
Eingabefeld:
% _FREQ_EVT_DT_HYST[0] 13780 - float
-1,0 ... 100,0
www.janitza.de
ModBus-
Adresse
- Format
13760 - float
13772 - float
13764 - float
13776 - float
13768 - float
