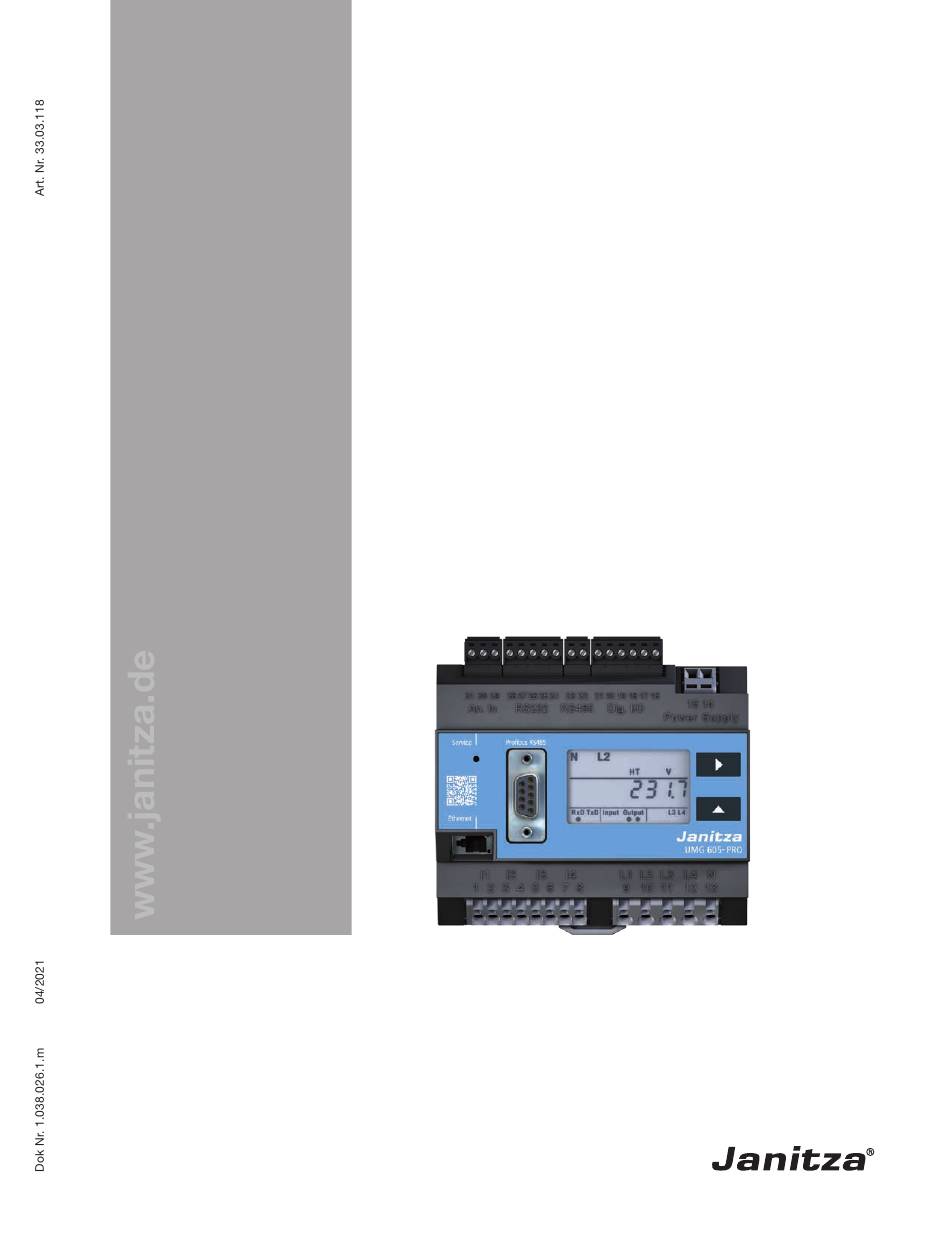

- Seite 1 Power Quality Analyser UMG 605-PRO Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-mail: info@janitza.de www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
UMG 605-PRO www.janitza.de Inhaltsverzeichnis Allgemeines 1. 1 Haftungsausschluss 1. 2 Urheberrechtsvermerk 1. 3 Technische Änderungen 1. 4 Konformitätserklärung 1. 5 Kommentare zum Handbuch 1. 6 Bedeutung der Symbole Sicherheit 2. 1 Sicherheitshinweise 2. 2 Maßnahmen zur Sicherheit 2. 3 Qualifiziertes Personal Bestimmungsgemäße Verwendung... - Seite 3 UMG 605-PRO www.janitza.de Installation 6. 1 Trennschalter 6. 2 Versorgungsspannung 6. 3 Messspannung 6. 4 Frequenzmessung 6. 5 Strommessung 6. 5. 1 Amperemeter 6. 5. 3 Direktmessung 6. 5. 2 Summenstrommessung 6. 5. 4 Stromrichtung 6. 6 Anschlussvarianten 6. 6. 1 Hauptmessung, Eingänge 1-3...
- Seite 4 UMG 605-PRO www.janitza.de Konfiguration 11. 1 Messung 11.1.1 Hauptmessung (Messkanäle 1-3) 11.1.2 Hilfsmessung (Messkanal 4) 11. 3 Spannungswandlerverhältnis 11. 2 Stromwandlerverhältnis 11. 4 RS232 Konfiguration 11. 5 RS485 Konfiguration 11. 6 Ethernet Konfiguration 11. 7 Profibus Konfiguration 11.7.1 Profile 11.7.2 Gerätestammdatei...
- Seite 5 UMG 605-PRO www.janitza.de Vorgehen im Fehlerfall Technische Daten 16. 1 Allgemein 16. 2 Umgebungsbedingungen 16. 3 Transport und Lagerung 16. 4 Versorgungsspannung 16. 5 Schutzklasse 16. 6 Digitale Ein- und Ausgänge 16. 7 Temperaturmesseingang 16. 8 Schnittstellen 16. 9 Spannungsmesseingänge 16.
-
Seite 6: Allgemeines
Sorgen Sie dafür, dass Ihre Informations- Priktogramme verwendet: produkte leserlich zugänglich sind. 1. 2 Urheberrechtsvermerk Schutzleiteranschluss. © 2017 - Janitza electronics GmbH - Lahnau. Alle Rechte vorbehalten. Jede, auch auszugsweise, Vervielfältigung, Induktiv. Bearbeitung, Verbreitung und sonstige Ver- Der Strom eilt der Spannung nach. - Seite 7 UMG 605-PRO www.janitza.de...
-
Seite 8: Sicherheit
UMG 605-PRO www.janitza.de Sicherheit Bitte lesen Sie die vorliegende Bedienungs- 2. 1 Sicherheitshinweise anleitung sowie alle weiteren Publikationen, Verwendete Symbole: die zum Arbeiten mit diesem Produkt hinzu- Dieses Symbol als Zusatz zu den gezogen werden müssen. Sicherheitshinweisen weist auf eine elektrische Gefahr hin. -
Seite 9: Maßnahmen Zur Sicherheit
UMG 605-PRO www.janitza.de 2. 2 Maßnahmen zur Sicherheit 2. 3 Qualifiziertes Personal Beim Betrieb elektrischer Geräte stehen Dieses Gerät ist ausschließlich durch Fach- zwangsläufig bestimmte Teile dieser Geräte kräfte zu betreiben und instandzuhalten. unter gefährlicher Spannung. Es können des- halb schwere Körperverletzung oder Sach- Fachkräfte sind Personen, die aufgrund ihrer... -
Seite 10: Bestimmungsgemäße Verwendung
UMG 605-PRO www.janitza.de Bestimmungsgemäße Verwendung 3. 1 Eingangskontrolle HINWEIS! Der einwandfreie und sichere Betrieb dieses Alle zum Lieferumfang gehörenden Geräts setzt sachgemäßen Transport, fach- Schraubklemmen sind am Gerät gerechte Lagerung, Aufstellung und Montage aufgesteckt. sowie sorgfältige Bedienung und Instandhal- tung voraus. -
Seite 11: Lieferumfang
UMG 605-PRO www.janitza.de 3. 2 Lieferumfang Anzahl Art. Nr. Bezeichnung 52.16.xxx UMG 605-PRO 33.03.338 Installationsanleitung 33.03.351 „Software-GridVis“ Schnelleinstieg 10.01.807 Schraubklemme, steckbar, 2-polig 10.01.808 Schraubklemme, steckbar, 3-polig 10.01.809 Schraubklemme, steckbar, 5-polig 10.01.810 Schraubklemme, steckbar, 6 08.01.505 Patch-Kabel 2m, gedreht, grau (Verbindung UMG - PC/Switch) 52.00.008... -
Seite 12: Produktbeschreibung
4. 4 Netzanalysesoftware GridVis® 4. 1 Messverfahren Mit der auf www.janitza.de verfügbaren Net- Das Gerät misst lückenlos und berechnet alle zanalysesoftware GridVis® können Sie das Effektivwerte über ein 200 ms-Intervall. Gerät programmieren und Daten auslesen. Hierfür muss ein PC über eine serielle Schnitt- Das Gerät misst den echten Effektivwert... -
Seite 13: Leistungsmerkmale
UMG 605-PRO www.janitza.de 4. 5 Leistungsmerkmale Allgemeines • Montage auf Hutschiene 35 mm • LCD Anzeige und Bedienung über 2 Tasten • 4 Spannungs- und 4 Strommesseingänge • 1 Temperaturmesseingang • 2 digitale Ausgänge und 2 digitale Eingänge • RS485 Schnittstelle (Modbus RTU, Modbus-Master, BACnet (option)) •... -
Seite 14: Produktübersicht

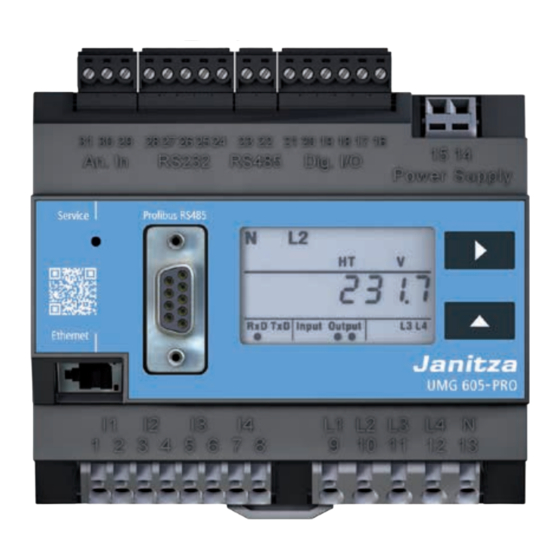

UMG 605-PRO www.janitza.de 4. 6 Produktübersicht Abb. Frontansicht UMG605-PRO RS232-Schnittstelle Temperatur Messeingang Versteckter Service-Knopf Profibus-Schnittstelle Ethernet-Schnittstelle Strommesseingänge I1 bis I4 RS485-Schnittstelle Digitale Ein- / Ausgänge Versorgungsspannung Taste 1 Taste 2 Spannungsmesseingänge L1 bis L4... -
Seite 15: Einbauort
4. 7 Einbauort Das Gerät kann in Schaltschränken oder Ins- tallationskleinverteilern nach DIN 43880 eingebaut werden. Die Montage erfolgt auf einer 35 mm Trag- schiene nach DIN EN 60715. Die Einbaulage ist beliebig. Abb. Frontansicht UMG 605-PRO auf Trageschiene... -
Seite 16: Netzsysteme
UMG 605-PRO www.janitza.de Netzsysteme Geeignete Netzsysteme und maximale Nennspannungen (DIN EN 61010-1/A1): Dreiphasen-Vierleitersys- Dreiphasen-Vierleitersys- Dreiphasen-Dreileitersys- Dreiphasen-Dreileitersys- teme teme teme teme mit geerdetem Neutralleiter mit nicht geerdetem Neutral- nicht geerdet mit geerdeter Phase leiter (IT-Netze) 277 VLN / 480 VLL 277 VLN / 480 VLL... -
Seite 17: Dreiphasen-4-Leitersysteme
Hilfsenergie UMG605-PRO Erdung des Spannungsmessung Systems Abb. Prinzipschaltbild, UMG 605-PRO im IT-Netz Hilfsenergie UMG605-PRO ohne N. Abb. Prinzipschaltbild, UMG 605-PRO im TN-Netz 230/400V 50/60Hz Impedanz AC/DC Erdung des Systems Spannungsmessung Hilfsenergie UMG605-PRO Abb. Prinzipschaltbild, UMG 605-PRO im IT-Netz mit N... -
Seite 18: Nennspannungen
UMG 605-PRO www.janitza.de 5. 3 Nennspannungen Die folgenden Abbildungen zeigen Listen der Netze und zugehörigen Netz-Nennspannun- gen in denen das Gerät eingesetzt werden 115V kann. 120V 127V 200V 230V 240V 66 V / 115 V 260V 120 V / 208 V... - Seite 19 UMG 605-PRO www.janitza.de...
-
Seite 20: Installation
UMG 605-PRO www.janitza.de Installation 6. 1 Trennschalter Sachschaden durch nicht- Sehen Sie bei der Gebäudeinstallation einen beachtung der Anschluss- VORSICHT! geeigneten Trennschalter vor, um das Gerät bedingungen strom- und spannungsfrei zu schalten. Durch Nichtbeachtung der Anschlussbe- dingungen kann Ihr Gerät beschädigt oder •... -
Seite 21: Messspannung
UMG 605-PRO www.janitza.de 6. 3 Messspannung Das Gerät ist für die Messung von Wechsel- spannungen in 300 V Netzen, in den Über- spannungen der Kategorie III vorkommen können, ausgelegt. Das Gerät kann nur dann Messwerte ermit- teln, wenn an mindestens einem Spannungs- messeingang eine Messspannung von größer... -
Seite 22: Strommessung
UMG 605-PRO www.janitza.de 6. 5 Strommessung Verletzungsgefahr durch Das Gerät: elektrische Spannung an WARNUNG! • ist für den Anschluss von Stromwandlern Stromwandlern! mit Sekundärströmen von ../1 A und ../5 A An Stromwandlern die sekundärseitig offen ausgelegt. betrieben werden, können hohe berührungs- •... -
Seite 23: Amperemeter
UMG 605-PRO www.janitza.de 6. 5. 1 Amperemeter 6. 5. 2 Summenstrommessung Wollen Sie den Strom nicht nur mit dem Stellen Sie für eine Summenstrommessung UMG, sondern auch zusätzlich mit einem über zwei Stromwandler zunächst deren Amperemeter messen, schalten Sie das Am- Gesamtübersetzungsverhältnis am Gerät ein. -
Seite 24: Anschlussvarianten
UMG 605-PRO www.janitza.de 6. 6 Anschlussvarianten 6. 6. 1 Hauptmessung, Eingänge 1-3 Vierleiteranschluss S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 4w 3m 4w 3m... - Seite 25 UMG 605-PRO www.janitza.de Dreileiteranschluss S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2...
-
Seite 26: Hilfsmessung, Eingang V4
UMG 605-PRO www.janitza.de 6. 6. 2 Hilfsmessung, Eingang V4 Dreileiteranschluss HINWEIS! Wird die Hauptmessung (Eingänge V1-V3) an ein Dreiphasen-3-Leiternetz angeschlossen, dann kann die Hilfsmessung (Eingang V4) nicht mehr als Messeingang verwendet werden. HINWEIS! S1 S2 S1 S2 4w 1m S1 S2... -
Seite 27: Temperaturmessung
UMG 605-PRO www.janitza.de 6. 7 Temperaturmessung Übertragungsfehler und Das Gerät verfügt über ein Temperatur- Sachbeschädigung durch VORSICHT! messeingang, der für eine maximale Gesamt- elektrische Störung bürde von 4 kOhm ausgelegt ist. Bei einer Leitungslänge von über 30 m besteht eine erhöhte Wahrscheinlichkeit, von Übertragungsfehlern und Beschädigung des... -
Seite 28: Schnittstellen
UMG 605-PRO www.janitza.de Schnittstellen Verletzungsgefahr durch Das Gerät verfügt über folgende Schnittstel- elektrische Spannung! WARNUNG! len: RS232, RS485 und Temperaturmesseingang • RS232 sind untereinander galvanisch nicht ge- • RS485 trennt. Profibus und Ethernet sind unterein- • Ethernet ander und gegen die übrigen Schnittstellen •... - Seite 29 UMG 605-PRO www.janitza.de 7. 2 RS232 7. 3 RS485 Mit einem RS232-Anschlusskabel können Sie Die RS485-Schnittstelle ist beim UMG605 als das Gerät mit einem PC verbinden. 2-poliger Steckkontakt ausgeführt. Die erzielbare Entfernung zwischen zwei Geräten mit RS232-Schnittstelle ist vom ver- RS485 Bus wendeten Kabel und der Baudrate abhängig.
-
Seite 30: Kabeltyp
UMG 605-PRO www.janitza.de 7. 3. 2 Kabeltyp Für die Busverdrahtung sind CAT-Kabel nicht 7. 3. 1 Abschlusswiderstände Am Anfang und am Ende eines Segments wird das geeignet. Statt dessen empfehlen wir folgen- Kabel mit Widerständen (120 Ohm 1/4 W) termi- den Kabeltyp: niert. -
Seite 31: Bus-Struktur
UMG 605-PRO www.janitza.de 7. 4 Bus-Struktur • Alle Geräte werden in einer Busstruktur • Es wird empfohlen den Master an das (Linie) angeschlossen. Ende eines Segmentes zu setzen. • In einem Segment können bis zu 32 Teil- • Wird der Master mit eingeschaltetem Bus- nehmer zusammengeschaltet werden. -
Seite 32: Profibus
7. 5 Profibus 7. 5. 1 Anschluss der Busleitungen Das UMG 605-PRO ist mit einem Profibusan- Die ankommende Busleitung wird an die schluss ausgerüstet, der als Klemmen 1A und 1B angeschlossen. 9 polige DSUB Buchse ausgeführt ist. Die Busleitung für das nächste Gerät in der... - Seite 33 UMG 605-PRO www.janitza.de...
-
Seite 34: Digitale Ein Und Ausgänge
UMG 605-PRO www.janitza.de Digitale Ein und Ausgänge 8. 1 Digitale Eingänge Übertragungsfehler und Das Gerät hat 2 digitale Eingänge an welche Sachbeschädigung durch VORSICHT! Sie je einen Signalgeber anschließen können. elektrische Störung Bei einer Leitungslänge von über 30 m An einem digitalen Eingang wird ein Ein- besteht eine erhöhte Wahrscheinlichkeit, von... -
Seite 35: S0 Impulseingang
1,5k Sie benötigen nur eine externe Hilfsspannung von 20..28V DC und je einen externen 1,5 kOhm Widerstand. UMG 605-PRO Digitale Eingänge 1-2 Abb. UMG 605-PRO mit Eingängen für 24V. Beispiel mit S0 Impulsgeber. Digital Input 1 3,9V S0 Impuls- Digital... -
Seite 36: Digitale Ausgänge
UMG 605-PRO www.janitza.de 8. 3 Digitale Ausgänge Übertragungsfehler und Das Gerät hat 2 Transistorschaltausgänge, Sachbeschädigung durch VORSICHT! die über Optokoppler galvanisch von der elektrische Störung Auswerteelektronik getrennt sind. Bei einer Leitungslänge von über 30 m besteht eine erhöhte Wahrscheinlichkeit, von Die digitalen Ausgänge:... - Seite 37 UMG 605-PRO www.janitza.de...
-
Seite 38: Inbetriebnahme
UMG 605-PRO www.janitza.de Inbetriebnahme Löschen Sie vor der Inbetriebnahme mögli- 9. 3 Messspannung anlegen che produktionsbedingte Inhalte der Energie- Nach dem Anschluss der Messspannungen zähler, Min-/Maxwerte sowie Aufzeichnun- müssen die vom Gerät angezeigten Mess- gen. werte für die Spannungen L-N und L-L mit denen am Spannungsmesseingang überein-... -
Seite 39: Messstrom Anlegen
UMG 605-PRO www.janitza.de 9. 5 Messstrom anlegen 9. 6 Kontrolle der Leistungsmessung Das Gerät: Schließen Sie alle Stromwandlerausgänge, • ist für den Anschluss von Stromwandlern außer einem kurz und überprüfen Sie die mit Sekundärströmen von ../1 A und ../5 A angezeigten Leistungen. -
Seite 40: Bedienung
Input Output L1 L2 L3 L4 Abb. Anzeigenbeispiel für Drehfeld und Frequenz. HINWEIS! Die Funktion der Tasten und die Auswahl der darzustellenden Werte Abb. Frontansicht Bedienelement UMG 605-PRO können Sie mit der Software GridVis® als Jasic-Programm neu konfigurie- ren. (siehe www.janitza.de) -
Seite 41: Programmier-Modus
UMG 605-PRO www.janitza.de 10. 3 Programmier-Modus 10. 4 Display-Passwort Im Programmier-Modus können Sie die Um ein versehentliches Ändern der Program- wichtigsten Einstellungen für den Betrieb des mierdaten direkt am Gerät zu erschweren, Geräts ansehen und ändern. können Sie ein 4-stelliges Display-Passwort programmieren. -
Seite 42: Konfiguration
UMG 605-PRO www.janitza.de Konfiguration 11. 1 Messung 11.1.2 Hilfsmessung (Messkanal 4) Das Gerät hat 4 Messkanäle für die Span- Zur Hilfsmessung gehört nur der Messkanal nungsmessung (V1..V4 gegen Vref) und 4 Messkanäle für die Strommessung (I1..I4). Messspannungen und Messströme für die Verwenden Sie den Messkanal 4 für die... -
Seite 43: Spannungswandlerverhältnis
UMG 605-PRO www.janitza.de 11. 3 Spannungswandlerverhältnis 11. 2 Stromwandlerverhältnis Das Spannungswandlerverhältniss für die Das Stromwandlerverhältniss für die Haupt- Hauptmessung können Sie unter den Adres- messung können Sie unter den Adressen 000 sen 002 und 003 einstellen. und 001 einstellen. Das Spannungswandlerverhältniss für die Das Stromwandlerverhältniss für die Hilfs-... -
Seite 44: Rs232 Konfiguration
UMG 605-PRO www.janitza.de 11. 4 RS232 Konfiguration 11. 5 RS485 Konfiguration Für den Betrieb der RS232-Schnittstelle müs- Für den Betrieb der RS485-Schnittstelle müs- sen folgende Daten programmiert werden: sen folgende Daten programmiert werden: • Baudrate, • Geräteadresse, • Betriebsart. • Baudrate, •... -
Seite 45: Ethernet Konfiguration
UMG 605-PRO www.janitza.de Adresse Einstellungen 11. 6 Ethernet Konfiguration Feste IP-Adresse DHCP-Modus In einfachen Netzwerken ohne DHCP-Server 0 = fest IP 1 = BootP muss die Netzwerkadresse direkt am Gerät 2 = DHCP-Client eingestellt werden. 3 = Zeroconf IP-Adresse, xxx --- --- ---... -
Seite 46: Profibus Konfiguration
• Big oder Little Endian der Profilnummer Ab dem 2. Byte folgen die 1) Globale Variable sind Variable, die vom Benutzer vom UMG 605-PRO ange- in Jasic definiert werden und jeder Schnittstelle im UMG604 zur Verfügung forderten Variablen. stehen 2) Big-Endian = High Byte vor Low Byte. -
Seite 47: Voreingestellte Profile
UMG 605-PRO www.janitza.de 11.7.3 Voreingestellte Profile Profibus-Profil Nummer 0 Byte-Index Wertetyp Werteformat Skalierung Spannung L1-N Float Spannung L2-N Float Spannung L3-N Float Spannung L4-N Float Spannung L2-L1 Float Spannung L3-L2 Float Spannung L1-L3 Float Strom L1 Float Strom L2 Float... - Seite 48 UMG 605-PRO www.janitza.de Profibus-Profil Nummer 1 Byte-Index Wertetyp Werteformat Skalierung Spannung L1-N Float Spannung L2-N Float Spannung L3-N Float Spannung L2-L1 Float Spannung L3-L2 Float Spannung L1-L3 Float Strom L1 Float Strom L2 Float Strom L3 Float Wirkleistung L1 Float...
- Seite 49 UMG 605-PRO www.janitza.de Profibus-Profil Nummer 2 Byte-Index Wertetyp Werteformat Skalierung Wirkarbeit Summe L1-L3 Float Bezog. Wirkarbeit Summe L1-L3 Float Gelief. Wirkarbeit Summe L1-L3 Float Blindarbeit Summe L1-L3 Float Ind. Blindarbeit Summe L1-L3 Float Kap. Blindarbeit Summe L1-L3 Float Scheinarbeit Summe L1-L3...
-
Seite 50: Aufzeichnungskonfiguration
UMG 605-PRO www.janitza.de 11. 8 Aufzeichnungskonfiguration In der werkseitigen Voreinstellung des Geräts sind 6 Aufzeichnungsprofile vorkonfi- guriert. Die Anpassung und die Erweiterung von Auf- zeichnungen nehmen Sie über die Software GridVis® vor. Profil Messwert Zeitbasis Normfrequenz 10 Sek. Sample Kurzzeit-Flicker L1, L2, L3, L4 10 Min. - Seite 51 UMG 605-PRO www.janitza.de Profil Messwert Zeitbasis Strom effektiv L1, L2, L3, L4 10 Min. Mittelwert (arithmetisch), Min.-/Max.-Werte Strom effektiv Summe L1..L3, L1..L4 10 Min. Mittelwert (arithmetisch), Min.-/Max.-Werte Wirkleistung L1, L2, L3, L4 10 Min. Mittelwert (arithmetisch), Min.-/Max.-Werte Wirkleistung Summe L1..L3, L1..L4 10 Min.
-
Seite 52: Ptp-Konfiguration
Für das Gerät (ab Firmware-Version 5.017) aktivieren Sie PTP (oder NTP): · in der Software GridVis (Geräte-Konfiguration). · über den Parameter _MODE_NTP (die Modbus-Adresse entnehmen Sie der Modbus-Adres- senliste Ihres Geräts auf www.janitza.de). 11.9.1 Wichtige Modbus-Parameter zur PTP-Konfiguration des Geräts... -
Seite 53: Beispiel: Ptp-Timing Nach Ieee 1588-2008 Und Clock-Typen
UMG 605-PRO www.janitza.de INFORMATION · Eine Modbus-Adressenliste inklusive aller PTP-Parameter Ihres Geräts, finden Sie im Download-Bereich auf www.janitza.de. · Spezifikationen zum PTP (Precision Time Protocol) finden Sie in der IEEE Standard for a Precision Clock Synchronization Protocol for Networked Measurement and Control Systems (IEEE Std 1588-2008). -
Seite 54: Systeminformationen
UMG 605-PRO www.janitza.de Systeminformationen 12. 1 Messbereichsüberschreitung 12. 4 Seriennummer Messbereichsüberschreitungen werden, solange sie vorliegen, angezeigt, und können nicht quittiert werden. Eine Messbereichs- überschreitung liegt dann vor, wenn mindes- tens einer der vier Spannungs- oder Strom- messeingänge außerhalb seines spezifizierten Messbereiches liegt. - Seite 55 UMG 605-PRO www.janitza.de...
-
Seite 56: Gerätehomepage
UMG 605-PRO www.janitza.de Gerätehomepage Ihr Messgerät verfügt über einen integrier- Hier können Sie ohne vorherige Soft- ten Webserver, der über eine eigenständige wareinstallation: Homepage verfügt. Auf diese Gerätehome- • historische wie aktuelle Messwerte page können sie mit einem herkömmlichen abrufen. -
Seite 57: Messwerte
UMG 605-PRO www.janitza.de 13. 1 Messwerte Über den Menüpunkt Messwerte können Sie einfache und detaillierte Ansichten über Mess- werte abrufen und einzelne Messwerte visualisieren lassen. Dabei stehen Ihnen folgende Menüpunkte zur Verfügung: • Kurzübersicht • Detaillierte Messwerte • Diagramme • Ereignisse •... -
Seite 58: 13. 1. 2 Detaillierte Messwerte
UMG 605-PRO www.janitza.de 13. 1. 2 Detaillierte Messwerte In der Übersicht können Sie umfangreiche Informationen zu folgenden Punkten abrufen: • Spannung • Strom • Leistung • Harmonische Schwingungen • Arbeit • Peripherie (Digitale Ein-/Ausgäne, Temperatur Messungen) Abb. Messwerte Detallierte Übersicht... -
Seite 59: 13. 1. 3 Diagramme
UMG 605-PRO www.janitza.de 13. 1. 3 Diagramme Über den Punkt „Diagramme“ können Sie auf den Messwertmonitor zugreifen. Der Messwert- monitor ist eine konfigurierbare Anzeige von aktuellen und historischen Messwerten mit automatischer Skalierung. Um eine Grafik der Messwerte anzeigen zu lassen, ziehen Sie die gewünschten Werte aus der Liste am linken Bildschirmrand in das Feld in der Bildschirmmitte. -
Seite 60: 13. 1. 5 Transienten
UMG 605-PRO www.janitza.de 13. 1. 5 Transienten Der Bereich „Transienten“ zeigt die grafische Darstellung von Transienten innerhalb einer Da- tumsliste. Transiente Spannungen: • sind schnelle impulshafte Einschwingvorgänge in elektrischen Netzen. • sind zeitlich nicht vorhersehbar und von begrenzter Dauer. • werden durch Blitzeinwirkung, durch Schalthandlungen oder durch Auslösen von Sicherun- gen verursacht. -
Seite 61: Spannungsqualität
UMG 605-PRO www.janitza.de 13. 2 Spannungsqualität Im Bereich „Spannungsqualität“ (PQ) haben Sie die Möglichkeit den PQ-Status nach üblichen Normen übersichtlich abzurufen. Hier haben Sie Zugriff auf eine permanente Überwachung der Spannungsqualität in Anlehnung nach: • EN 50160 in Energieversorgungsnetzen. • IEC 61000-2-4 in kundenseitigen Versorgungsnetzen. -
Seite 62: Apps
13. 3. 1 Push Service Ein Beispiel für eine installierbare App ist der Push Service. Mit dem Push Service werden Messwerte direkt vom Gerät an eine von Ihnen gewählte Cloud- oder Portal-Lösung - wie dem Janitza Energy-Portal - gesendet Abb. Push Service... -
Seite 63: Informationen
Unter dem Menüpunkt Geräteinformationen finden Sie alle Informationen sowie Einstellungen, die Sie am Gerät ändern können. 13. 4. 2 Downloads Unter dem Punkt Downloads gelangen Sie zum Downloadbereich der Janitza Homepage. Hier haben Sie die Möglichkeit Kataloge und Benutzerhandbücher herunterzuladen. 13. 4. 3 Display Unter dem Punkt Display finden Sie die Anzeige des Gerätes die dem realen Display ent-... -
Seite 64: Service Und Wartung
UMG 605-PRO www.janitza.de Service und Wartung Das Gerät wird vor der Auslieferung verschie- 14. 5 Batterie denen Sicherheitsprüfungen unterzogen und Die interne Uhr wird aus der Versorgungs- mit einem Siegel gekennzeichnet. Wird ein spannung gespeist. Gerät geöffnet, so müssen die Sicherheits- prüfungen wiederholt werden. - Seite 65 UMG 605-PRO www.janitza.de...
-
Seite 66: Vorgehen Im Fehlerfall
UMG 605-PRO www.janitza.de Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Keine Anzeige Externe Sicherung für die Ver- Sicherungen ersetzen. sorgungsspannung hat ausge- löst. Gerät defekt. Gerät zur Reparatur an den Her- steller einschicken. Keine Stromanzeige Messspannung nicht ange- Messspannung anschließen. schlossen. - Seite 67 UMG 605-PRO www.janitza.de Fehlermöglichkeit Ursache Abhilfe „Error CF“ im Display Die Kalibrationsdaten konnten Gerät zur Überprüfung an den nicht ausgelesen werden. Hersteller mit einer genauen Fehlerbeschreibung einschicken. Wirkleistung Bezug Mindestens ein Stromwandle- Anschluss überprüfen und ggf. / Lieferung ist ver- ranschluss ist vertauscht.
-
Seite 68: Technische Daten
UMG 605-PRO www.janitza.de Technische Daten 16. 1 Allgemein Nettogewicht 350 g Geräteabmessungen ca. l=107,5 mm, b=90 mm, h=82 mm (nach DIN 43871:1992) Entflammbarkeitsklasse Gehäuse UL 94V-0 Einbaulage beliebig Befestigung/Montage Hutschiene 35 mm (nach IEC/EN60999-1, DIN EN 50022) Batterie Typ Lithium CR2032, 3 V 16. -
Seite 69: Versorgungsspannung
UMG 605-PRO www.janitza.de 16. 4 Versorgungsspannung Die Versorgungsspannung muss über eine UL/IEC zugelassene Sicherung (6A Char. B) an das Gerät angeschlossen werden. Option 230 V: • Nennbereich 95 V .. 240 V (50/60 Hz) / DC 135 V .. 340 V •... -
Seite 70: Digitale Ein- Und Ausgänge
UMG 605-PRO www.janitza.de 16. 6 Digitale Ein- und Ausgänge Digitale Eingänge (Impulseingang S0) Maximale Zählerfrequenz 20 Hz Schalteingang Eingangssignal liegt an 18 V .. 28 V DC (typisch 4 mA) Eingangssignal liegt nicht an 0 .. 5 V DC, Strom kleiner 0,5 mA... -
Seite 71: Temperaturmesseingang
UMG 605-PRO www.janitza.de 16. 7 Temperaturmesseingang Temperaturmesseingang Updatezeit ca. 200 ms Anschließbare Fühler PT100, PT1000, KTY83, KTY84 Gesamtbürde (Fühler u. Leitung) max. 4 kOhm Leitungslänge bis 30 m nicht abgeschirmt; größer 30 m abgeschirmt Fühlertyp Temperaturbereich Widerstandbereich Messunsicherheit KTY83 -55 °C ... +175 °C 500 Ohm ... -
Seite 72: Schnittstellen
UMG 605-PRO www.janitza.de 16. 8 Schnittstellen RS232-Schnittstelle Anschluss 5 polige Schraubklemmen Protokoll Modbus RTU/Slave Übertragungsrate 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps RS485-Schnittstelle Anschluss 2 polige Schraubklemmen Protokoll Modbus RTU/Slave, Modbus RTU/Master Übertragungsrate 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps, 921.6 kbps... -
Seite 73: Spannungsmesseingänge
UMG 605-PRO www.janitza.de 16. 9 Spannungsmesseingänge Dreiphasen 4-Leitersysteme (L-N/L-L) max. 277 V / 480 V Dreiphasen 3-Leitersysteme (L-L) max. 480 V Resolution 0,01 V Crest-faktor 2 (bezogen auf 480 Vrms) Überspannungskategorie 300 V CAT III Bemessungsstoßspannung 4 kV Absicherung der Spannungsmessung... -
Seite 74: Kenngrößen Von Funktionen
UMG 605-PRO www.janitza.de 16. 11 Kenngrößen von Funktionen 16. 11. 1 Messung im Frequenzbereich 50/60 Hz Messung über Stromwandler ../5 A Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich Gesamt-Wirkleistung (IEC61557-12) 0 .. 15,3kW 0 W .. 9999 GW Gesamt-Blindleisung , Qv (IEC61557-12) 0 .. -
Seite 75: Messung Im Frequenzbereich Bereich 15
Unterbrechung der Aufzeichnung von max. 5 Minuten kommen: · Komparatortimer · S0-Zählerstände · Min. / Max. / Mittelwerte (ohne Datum und Uhrzeit) · Energiewerte Konfigurationsdaten werden sofort gespeichert Eine ausführliche Modbus-Adressen- und Parameterliste finden Sie auf www.janitza.de. - Seite 76 3% – 15% von Udin Udin, ± 5% von Udin. 5.12 Unter-/Überabweichung ± 0,5% von Udin 10% – 150% von Udin Das UMG 605-PRO erfüllt die Anforderungen nach IEC 61000-4-30 Klasse A für: • Aufrechnungen • Unsicherheit der Uhrzeit • Markierungskonzept • transiente Einflussgrößen...
- Seite 77 UMG 605-PRO www.janitza.de...
-
Seite 78: Parameterliste
UMG 605-PRO www.janitza.de Parameterliste Adresse Bezeichnung Einstellbereich Einheit Voreinstel- lung Stromwandler, primär, L1..L4 0 .. 1000000 Stromwandler, sekundär, L1..L4 1 .. 5 Spannungswandler, primär, L1.. 0 .. 1000000 Spannungswandler, sekundär, 1 .. 480 L1..L4 Stromwandler, primär, L1 0 .. 1000000 Stromwandler, sekundär, L1... -
Seite 79: Bezeichnung
UMG 605-PRO www.janitza.de Adresse Bezeichnung Einstellbereich Einheit Voreinstel- lung TFTP Konfigurationsdatei autom. 0 .. 9999 abholen 0 = Abgeschaltet x = File Nummer TFTP Errorhandling 0 .. 1 0 = Im Fehlerfall erscheint das Konfigurations-Menü im Display. 1 = Das TFTP Errorhandling im Gerät ist abgeschaltet... - Seite 80 UMG 605-PRO www.janitza.de Adresse Bezeichnung Einstellbereich Einheit Voreinstel- lung Geräteadresse, Modbus/Profi- 1 .. 255 Baudrate, RS232 0 .. 4 0 = 9600Bit/s 1 = 19200Bit/s 2 = 38400Bit/s 3 = 57600Bit/s 4 =115200Bit/s Baudrate, RS485 0 .. 5 0 = 9600Bit/s...
- Seite 81 UMG 605-PRO www.janitza.de Adresse Bezeichnung Einstellbereich Einheit Voreinstel- lung 1 .. 31 Monat 1 .. 12 Jahr 1 .. 9999 xxxx Stunde 0 .. 23 Minute 0 .. 59 Sekunde 0 .. 59 Datum und Uhrzeit übernehmen 0, 1 1 = eingestellte Daten überneh- Geräte-Passwort...
-
Seite 82: Messwertanzeigen
UMG 605-PRO www.janitza.de Messwertanzeigen Folgende Messwerte können Sie sich, in der werkseitigen Voreinstellung, mit den Tasten 1 und 2 im Display anzeigen lassen. Die verwendeten Messwert-Bezeichnungen sind abgekürzt und haben folgende Bedeutung: • Wirkleistung = Wirkleistung, Bezug • Blindleistung = Blindleistung, induktiv •... - Seite 83 UMG 605-PRO www.janitza.de...
-
Seite 84: Maßbilder
UMG 605-PRO www.janitza.de Maßbilder 19. 1 Vorderansicht Abb. Frontansicht UMG 605-PRO mit Einbaumaßen... -
Seite 85: Seitenansicht
UMG 605-PRO www.janitza.de 19. 2 Seitenansicht Abb. Schematische Seitenansicht des UMG 605-PRO mit Einbaumaßen... -
Seite 86: Anschlussbeispiel
UMG 605-PRO www.janitza.de Anschlussbeispiel An. In RS232 RS485 Dig. I/O Versorgungs- spannung Auxiliary Supply Power Quality Analyser UMG 605-PRO Strommessung Spannungsmessung Current measurement Voltage measurement Abb. Anschlussbeispiel UMG 605-PRO... - Seite 87 UMG 605-PRO www.janitza.de...
-
Seite 88: Kurzanleitung (Primärstrom Einstellen)
Content seitig auf 5 A voreingestellt. 1. Wechseln Sie in den Programmier-Modus durch zeitgleiches Betätigen der Tasten 1 Abb. Display UMG 605-PRO im Programm-Modus und 2 für etwa eine Sekunde. • Das Symbol für den Programmier-Modus PRG erscheint. • Der Inhalt der Adresse 000 wird angezeigt. - Seite 89 UMG 605-PRO www.janitza.de...
