Nominalwerte - janitza UMG 512-PRO Konfigurationshandbuch

UMG 512-PRO | Software GridVis
4.5

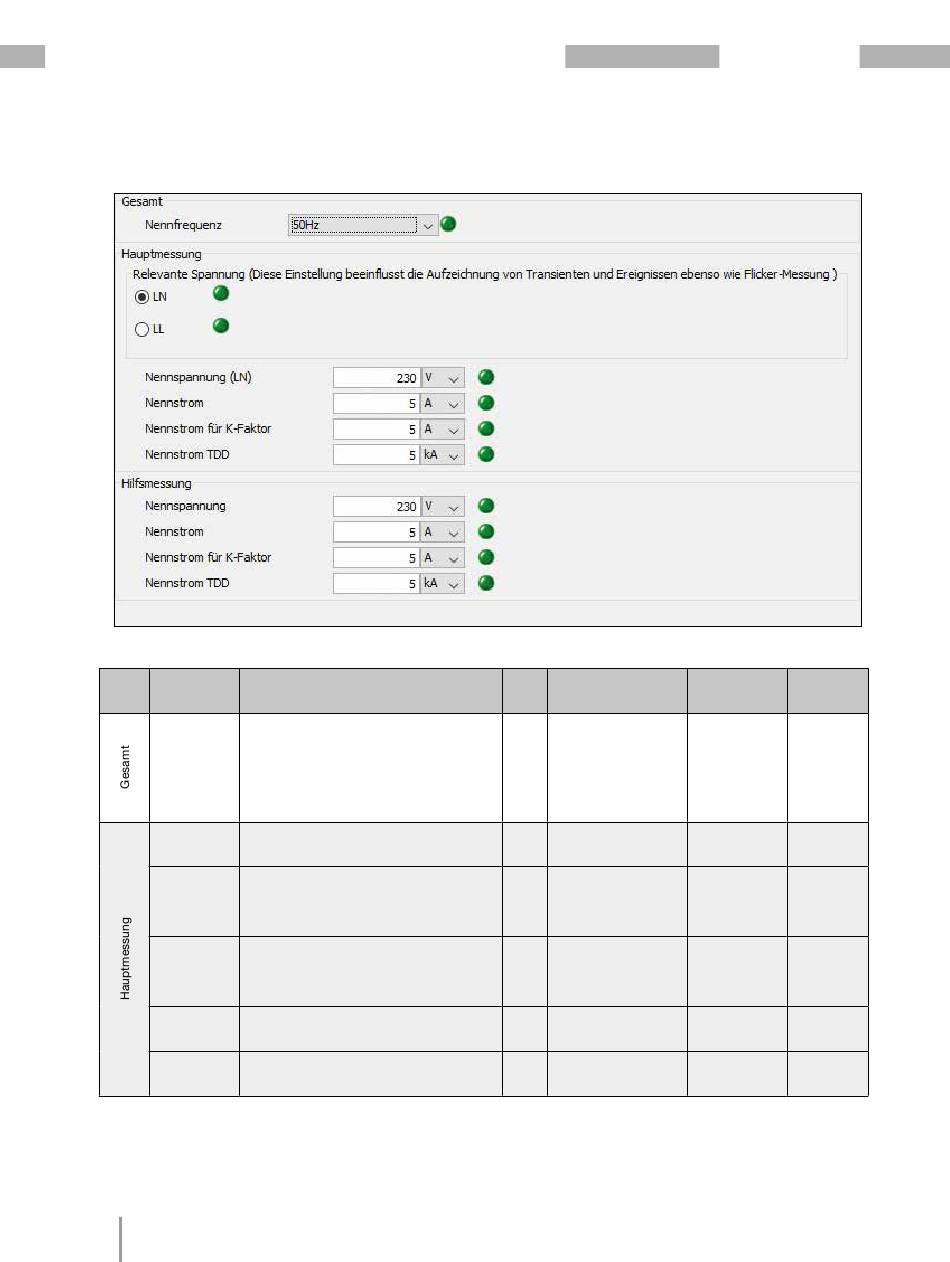

Nominalwerte

Steuerelemente „Nominalwerte"
Mess- Steuerele-
ment/Funktion Beschreibung
gruppe
Auswahlliste
Nennfrequenz
Radio button
Relevante
Spannung
Eingabefeld
Nennspannung
(LN)
Eingabefeld
Nennstrom
Eingabefeld
Nennstrom für
K-Faktor
Eingabefeld
Nennstrom
TDD
Tab. Steuerelemente „Nominalwerte"
14
- Konfigurationshandbuch
®
Für Klasse-A-Messungen Konfigurieren Sie die
Netzfrequenz, da sich die Bereiche für 50 Hz
und 60 Hz überschneiden:
- 50 Hz - Messung im Bereich 42,5 - 57,5 Hz
- 60 Hz - Messung im Bereich 51 - 69 Hz
- Auto - Messung im Bereich 15 - 440 Hz (Die
Erkennung von Ereignissen und Transienten ist
deaktiviert!)
LN für 4-Leitersysteme
LL für 3-Leitersystems
Nennspannung - abhängig von der Einstellung
Relevante Spannung LN oder LL.
Für Messungen in Mittelspannungs- oder
Hochspannungsnetzen zuvor die Relevante
Spannung LL wählen!.
Nennstrom - entspricht der Auslegung Ihrer
Stromverteilung (siehe Vorsicherung).
Der Nennstrom - Basis für die Grenzwerte von
Ereignissen und Transienten ( %-Wert des
Nennstroms).
I nenn ... Nennstrom der Transformatoren
(wird zur Berechnung des K-Faktors benötigt).
Maximaler Bedarfslaststrom, L1..L3
(wird zur TDD (I) -Berechnung benötigt).
Zeichen-/
Einheit
Wertebereich
50 Hz = Wert 50,0
Hz 60 Hz = Wert 60,0
Automatisch = Wert 0,0
0 = LN
-
1 = LL
V 25,0 ... 1000000,0
A 1,0 ... 1000000,0
A 1,0 ... 1000000,0
A 1,0 ... 1000000,0
www.janitza.de
ModBus-
Init.jas Adresse -
Format
_NOMINAL_F 6745 - float
_PHASE_MODE 6926 - int
_NOMINAL_U[0] 6709 - float
_NOMINAL_I[0] 6713 - float
_IRATED[0] 6705 - float
_IRATED_TDD[0] 13101 - float
