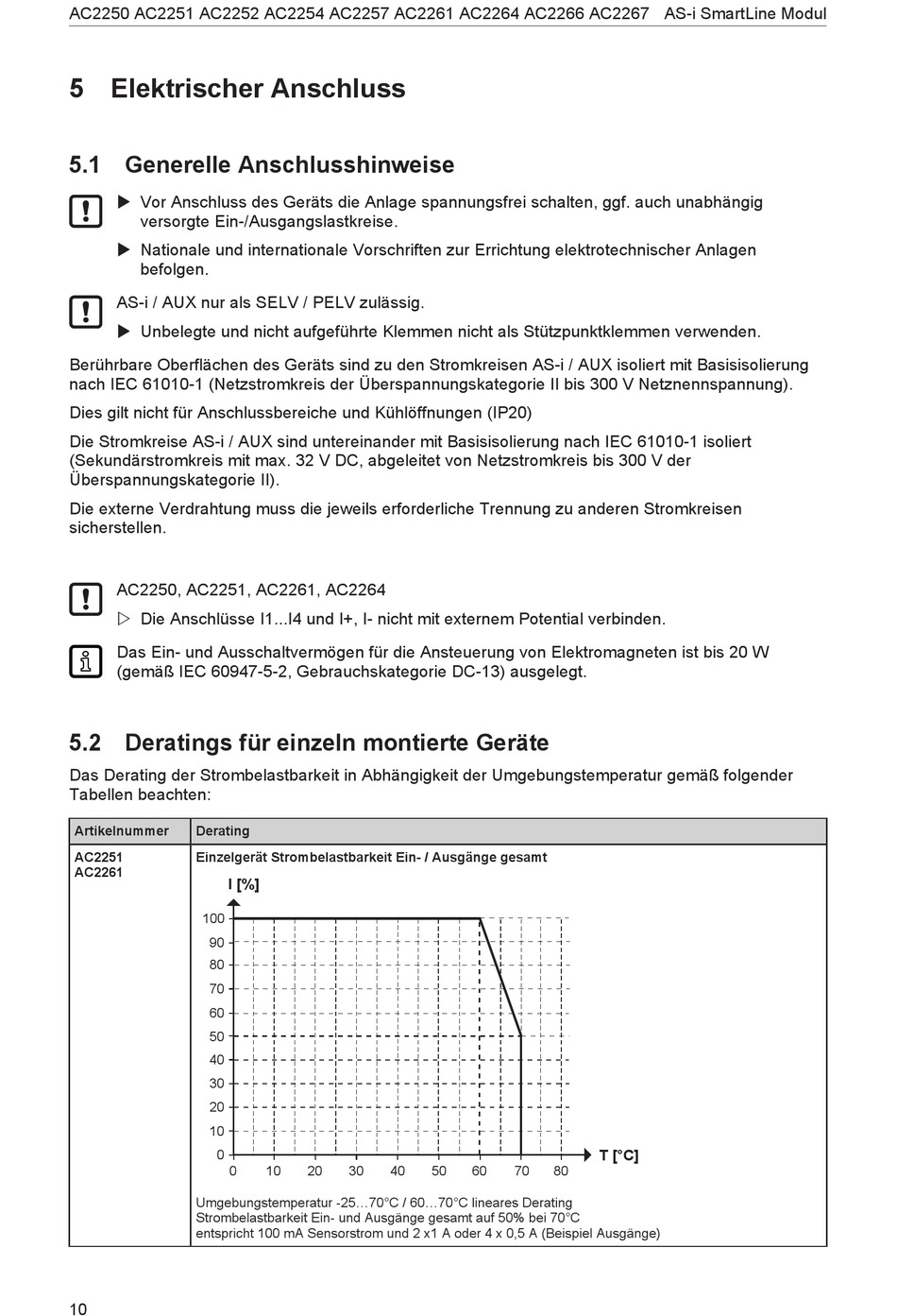

AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 AS-i SmartLine Modul
5 Elektrischer Anschluss
5.1 Generelle Anschlusshinweise
u Vor Anschluss des Geräts die Anlage spannungsfrei schalten, ggf. auch unabhängig
versorgte Ein-/Ausgangslastkreise.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen
befolgen.
AS-i / AUX nur als SELV / PELV zulässig.
u Unbelegte und nicht aufgeführte Klemmen nicht als Stützpunktklemmen verwenden.
Berührbare Oberflächen des Geräts sind zu den Stromkreisen AS-i / AUX isoliert mit Basisisolierung
nach IEC 61010-1 (Netzstromkreis der Überspannungskategorie II bis 300 V Netznennspannung).
Dies gilt nicht für Anschlussbereiche und Kühlöffnungen (IP20)
Die Stromkreise AS-i / AUX sind untereinander mit Basisisolierung nach IEC 61010-1 isoliert
(Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II).
Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen
sicherstellen.
AC2250, AC2251, AC2261, AC2264
w Die Anschlüsse I1...I4 und I+, I- nicht mit externem Potential verbinden.
Das Ein- und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20 W
(gemäß IEC 60947-5-2, Gebrauchskategorie DC-13) ausgelegt.
5.2 Deratings für einzeln montierte Geräte
Das Derating der Strombelastbarkeit in Abhängigkeit der Umgebungstemperatur gemäß folgender
Tabellen beachten:
Artikelnummer
Derating
AC2251
Einzelgerät Strombelastbarkeit Ein- / Ausgänge gesamt
AC2261
I [%]
100
90
80
70
60
50
40
30
20
10
0
0
Umgebungstemperatur -25...70°C / 60...70°C lineares Derating
Strombelastbarkeit Ein- und Ausgänge gesamt auf 50% bei 70°C
entspricht 100 mA Sensorstrom und 2 x1 A oder 4 x 0,5 A (Beispiel Ausgänge)
10
10
20
30
40
50
T [°C]
60
70
80
