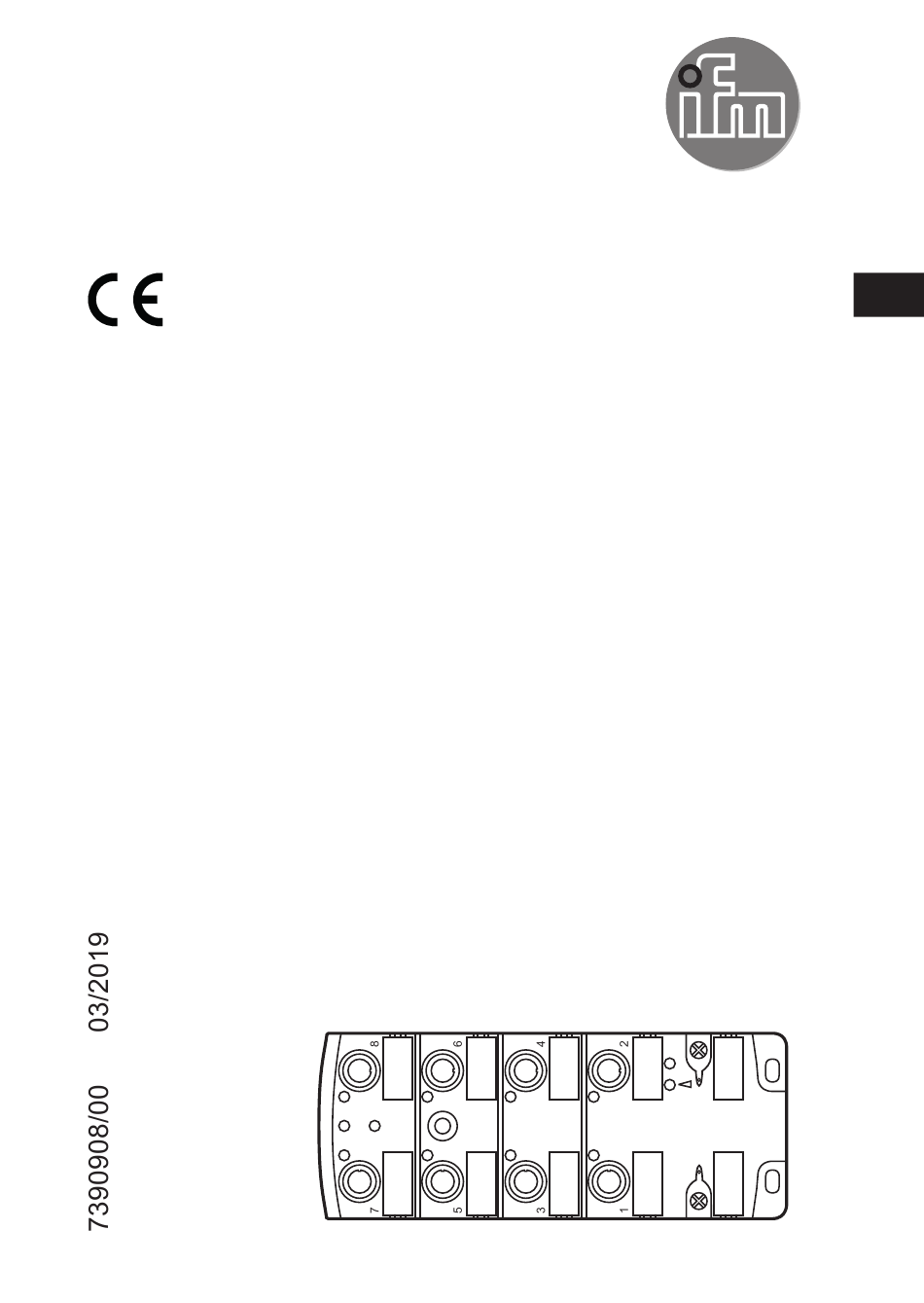

- Seite 1 Bedienungsanleitung AS-i CompactLine Modul AC2466...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Externe Schutzbeschaltung bei induktiven Lasten ����������������������������������������6 6 Adressieren ����������������������������������������������������������������������������������������������������������6 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������6 6�2 Infrarot-Adressierung �������������������������������������������������������������������������������������6 7 Pinbelegung / Datenbits���������������������������������������������������������������������������������������7 8 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������8 9 Wartung, Instandsetzung und Entsorgung ����������������������������������������������������������9 10 Technische Daten ����������������������������������������������������������������������������������������������9... -
Seite 3: Vorbemerkung
1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Montage
4 Montage ► Anlage während der Montage spannungsfrei schalten� ► Zur Montage eine plane Montagefläche wählen� Das Modul muss mit der gesamten Bodenfläche auf der Montagefläche aufliegen� ► Unterteil auf der Montagefläche mit Montageschrauben und Unterlegscheiben Größe M4 (1) befestigen� Anzugsdrehmoment 1,8 Nm� ►... - Seite 5 ye (AS-i) bk (AUX) 1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment 1,8 Nm� 2: Mitgelieferte Schrauben Größe M3,5� Anzugsdrehmoment 1,2���1,4 Nm� 3: Montageschraube und Unterlegscheibe Größe M4���M5 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment max� 1,8 Nm� 4: M12-Stecker� Anzugsdrehmoment 0,8���1,5 Nm� 5: Funktionserdungsfedern Maximales Anzugsdrehmoment der Verbindungskabel beachten�...
-
Seite 6: Elektrischer Anschluss
Die AS-i Kommunikation (gelbes Kabel) muss während der Infrarot-Adres- sierung abgeschaltet sein� ► Master abklemmen� ► Slaves über das AS-i Netzteil mit Spannung versorgen� Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden�... -
Seite 7: Pinbelegung / Datenbits
2+4: Dateneingang 3: Sensorversorgung - 5: Funktionserde Ausgänge 3: externe Spannung AUX - 4: Schaltausgang 5: Funktionserde (FE) 1,2: nicht belegt (n�c�) AC2466 4 Eingänge / 4 Ausgänge AS-i Profil S-7�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse Ausgang Buchse... -
Seite 8: Bedien- Und Anzeigeelemente
8 Bedien- und Anzeigeelemente 1: LED AS-i 2: LED AUX 3: LED IN / OUT 4: LED FAULT 5: LED IR-Adressierung LED AS-i grün leuchtet: AS-i Spannungsversorgung o�k� LED AUX grün leuchtet: AUX Spannungsversorgung o�k� LED IN / OUT gelb leuchtet: Eingang, Ausgang geschaltet LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt... -
Seite 9: Wartung, Instandsetzung Und Entsorgung
Der Betrieb des Gerätes ist wartungsfrei� Wechseln Sie bei einem Austausch immer Oberteil und Unterteil� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 10 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com� 11 Maßzeichnung M12x1 28,5...
