Inhaltszusammenfassung für ifm AC2380

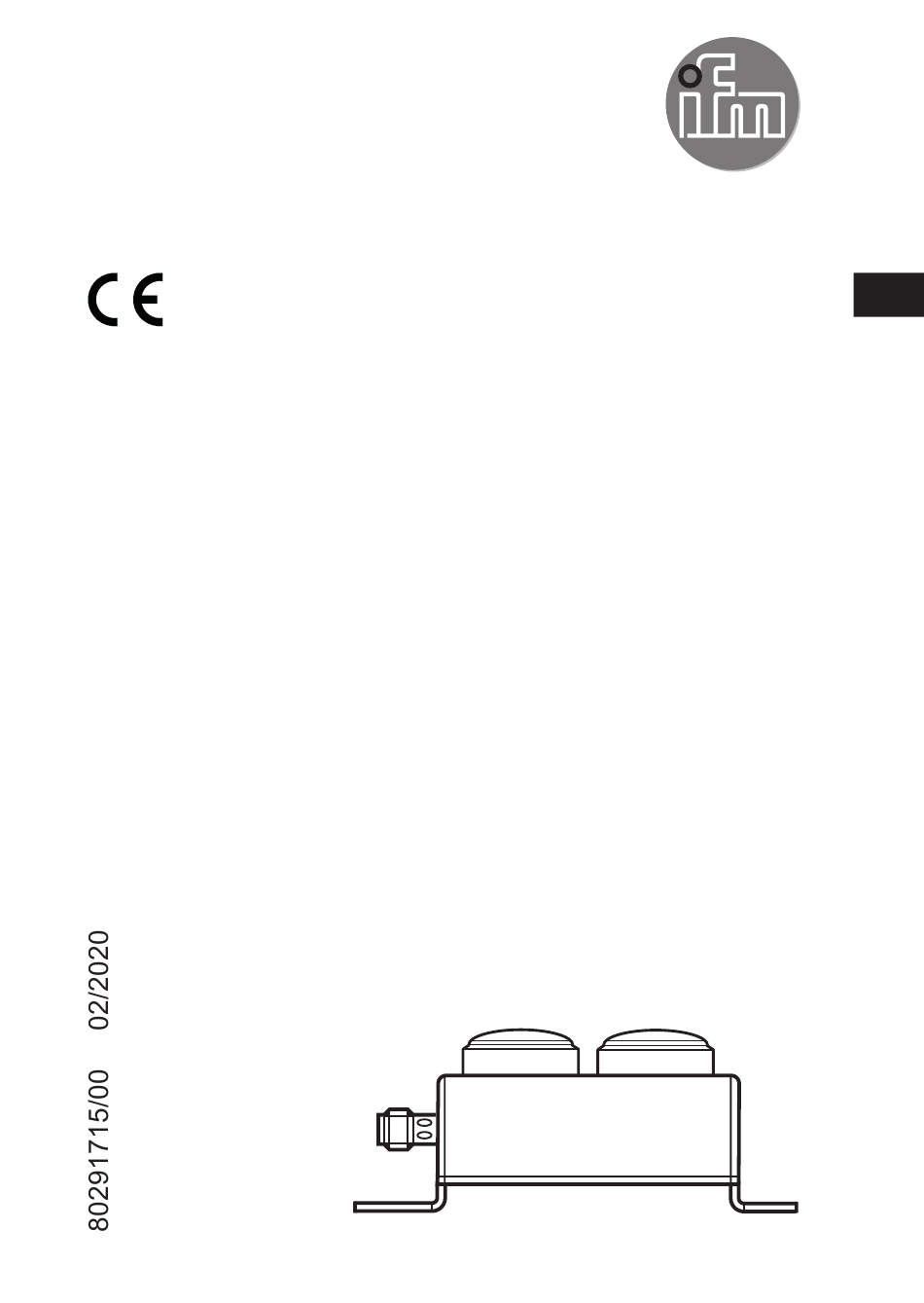

- Seite 1 Betriebsanleitung AS-i Leuchttaster-Modul Edelstahl AC2380 AC2381...
- Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 5�1 Pinbelegung/Datenbits ����������������������������������������������������������������������������������4 5�2 Datenbits �������������������������������������������������������������������������������������������������������4 6 Adressieren ����������������������������������������������������������������������������������������������������������5 7 Betrieb �����������������������������������������������������������������������������������������������������������������5 8 Wartung, Instandsetzung und Entsorgung ����������������������������������������������������������5 9 Maßzeichnung �����������������������������������������������������������������������������������������������������6...
-
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�... -
Seite 4: Elektrischer Anschluss
► Fest anziehen, empfohlenes Anzugsdrehmoment 0,3���0,5 Nm� 5.1 Pinbelegung/Datenbits M12-Stecker 1: AS-i + 3: AS-i - AC2380 2 Eingänge / 2 Ausgänge 1 Schließer - LED blau / 1 Schließer - LED weiß AS-i Profil S-B�A�E / erweiterter Adressmodus: ja AC2381 2 Eingänge / 2 Ausgänge... -
Seite 5: Adressieren
6 Adressieren ► Gerät über den M12-Stecker adressieren, Auslieferungsadresse ist 0� ► Freie Adresse zwischen 1A und 31B vergeben� 1: AS-i + 2: TTL → Adressiergerät AC1154 3: AS-i - Beschaltung der Adressierbuchse 4: TTL ← 5: + 5 V 7 Betrieb LED PWR grün leuchtet: AS-i Spannungsversorgung o�k�...
