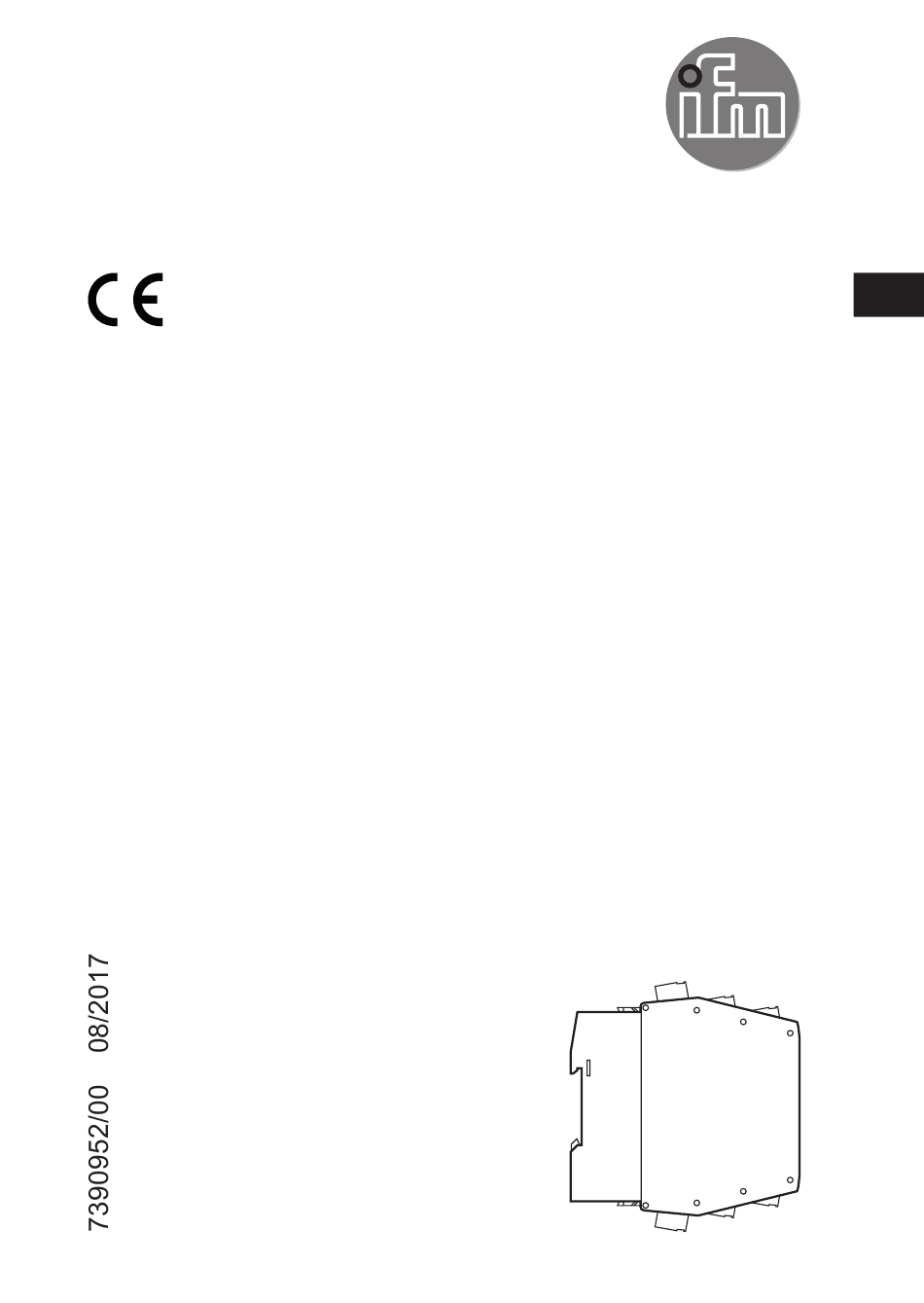

  • Seite 1 Bedienungsanleitung AS-i Modul AC2261...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������4 6 Adressieren ����������������������������������������������������������������������������������������������������������4 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������4 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������5 8 Betrieb �����������������������������������������������������������������������������������������������������������������6 9 Wartung, Instandsetzung und Entsorgung ����������������������������������������������������������6...

  • Seite 3: Vorbemerkung

    1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen�...

  • Seite 4: Bedien- Und Anzeigeelemente

    4 Bedien- und Anzeigeelemente LEDs 1: Adressierstecker 2: Combiconstecker mit Schraubklemmen (optional) 5 Montage ► Anlage während der Montage spannungsfrei schalten� ► Modul auf eine 35 mm-Profilschiene klemmen oder auf einer Montageunterlage befestigen� 6 Adressieren Auslieferungsadresse ist 0� 6.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden�...

  • Seite 5: Elektrischer Anschluss

    7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� ► Anlage spannungsfrei schalten� ► Sensoren und die Aktuatoren mit den Anschlussklemmen verbinden� ► Eingänge I1���I4 und I+, I- nicht mit externem Potential verbinden� Anschlussbelegung A+: AS-i + A-: AS-i -...

  • Seite 6: Betrieb

    8 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert� Anzeige durch LEDs: LED 1 gelb leuchtet: Eingang geschaltet LED 2 AS-i grün leuchtet: AS-i Spannungsversorgung o� k� LED 2 FAULT rot leuchtet: AS-i Kommunikationsfehler, z� B� Slaveadresse 0 LED 2 FAULT rot blinkt: Peripheriefehler, z�...
