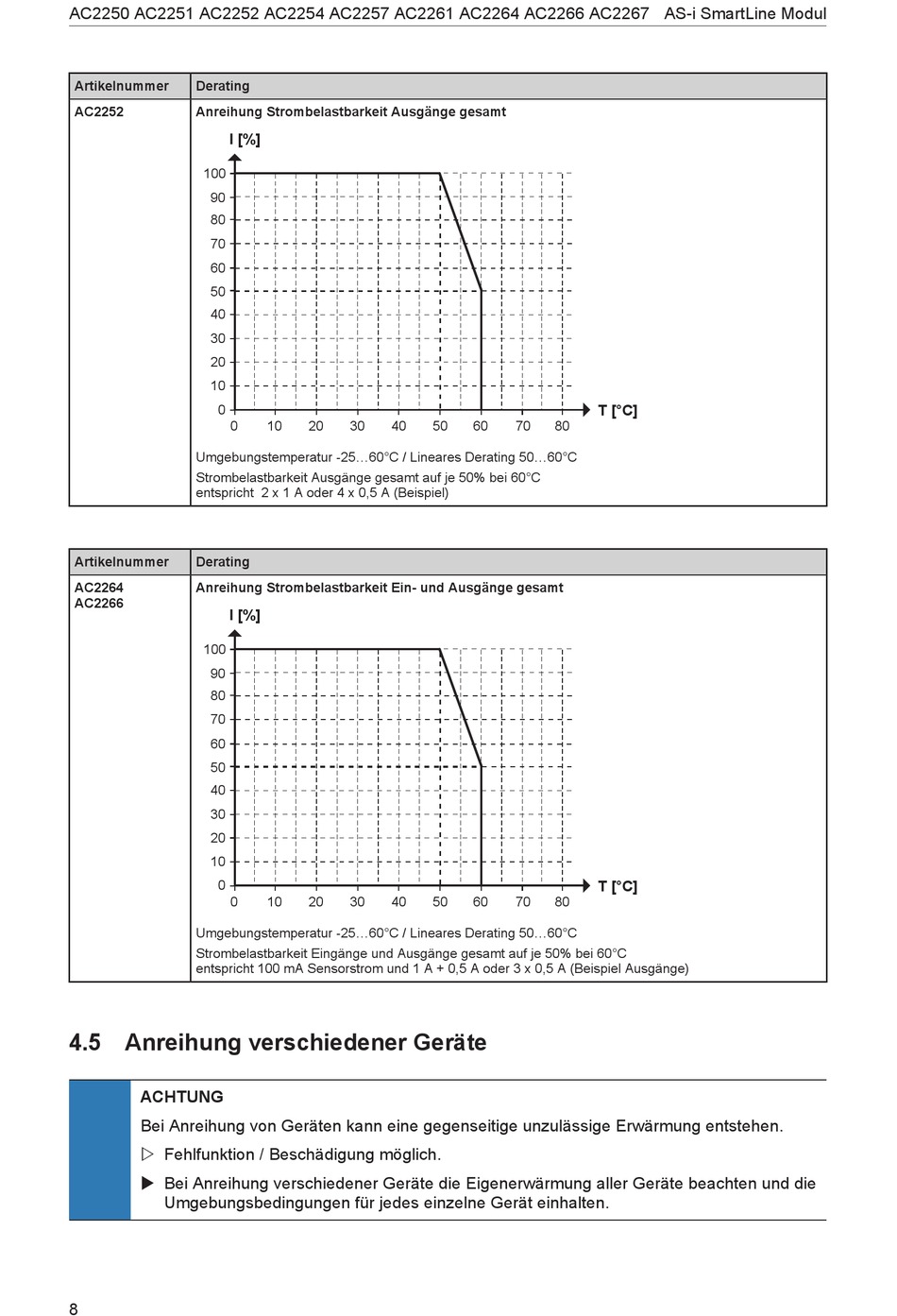

AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 AS-i SmartLine Modul
Artikelnummer
Derating
AC2252
Anreihung Strombelastbarkeit Ausgänge gesamt
I [%]
100
90
80
70
60
50
40
30
20
10
0
0
Umgebungstemperatur -25...60°C / Lineares Derating 50...60°C
Strombelastbarkeit Ausgänge gesamt auf je 50% bei 60°C
entspricht 2 x 1 A oder 4 x 0,5 A (Beispiel)
Artikelnummer
Derating
AC2264
Anreihung Strombelastbarkeit Ein- und Ausgänge gesamt
AC2266
I [%]
100
90
80
70
60
50
40
30
20
10
0
0
Umgebungstemperatur -25...60°C / Lineares Derating 50...60°C
Strombelastbarkeit Eingänge und Ausgänge gesamt auf je 50% bei 60°C
entspricht 100 mA Sensorstrom und 1 A + 0,5 A oder 3 x 0,5 A (Beispiel Ausgänge)
4.5 Anreihung verschiedener Geräte
ACHTUNG
Bei Anreihung von Geräten kann eine gegenseitige unzulässige Erwärmung entstehen.
w Fehlfunktion / Beschädigung möglich.
u Bei Anreihung verschiedener Geräte die Eigenerwärmung aller Geräte beachten und die
Umgebungsbedingungen für jedes einzelne Gerät einhalten.
8
10
20
30
40
50
10
20
30
40
50
T [°C]
60
70
80
T [°C]
60
70
80
