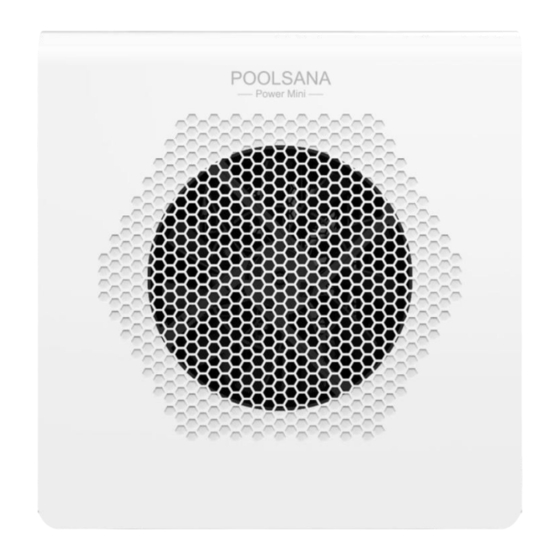

- Seite 1 Installations- und Betriebsanleitung Wärmepumpe POOLSANA Power Mini Hinweis: Vielen Dank, dass Sie sich für unsere Wärmepumpe entschieden haben. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch.
-
Seite 2: Allgemeine Hinweise
1. Allgemeine Hinweise Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden. Verwenden Sie zur Beschleunigung des Abtauprozesses oder der Reinigung der gefrorenen Teile keine anderen als die vom Hersteller empfohlenen Methoden. -
Seite 3: Geräteübersicht
3.1 Im Lieferumfang enthaltenes Zubehör Bitte überprüfen Sie nach dem Auspacken der Wärmepumpe die Vollständigkeit von folgendem Zubehör: Quantit Components Components Quantity Handbuch Schlauchadapter ① ③ Netzkabel mit Schlauchschelle ④ ② FI-Schalter 3.2 Produktmaße Abmessungen in mm: Model Power Mini 37.5... -
Seite 4: Komponentenübersicht
3.3 Komponentenübersicht Verdampferrahme Tragegriff links Ventilatormotor ① ⑧ ⑮ Bedienfeld Stellfüße Verdampfer ② ⑨ ⑯ Seitenwand links Chassis Schutzgitter ③ ⑩ ⑰ Stromversorgung Titan-Wärmetauscher 4-Wege-Ventil ④ ⑪ ⑱ Ventilator Verbindung zum Seitenwand rechts Kondensator ⑤ ⑫ ⑲ Bedienfeld Kompressor Tragegriff rechts ⑥... -
Seite 5: Technische Daten
3.4 Technische Daten Power Mini Funktion Heizen 15~40 Einstellbarer Temperaturbereich（℃） -5~43 Umgebungsbedingungen（℃） Bei 26 °C Lufttemperatur, Wassereingang/-ausgang: 26/28 °C, 80% rel. Feuchte Heizleistung（kW) 3,35 Eingangsleistung（W) Betriebsstrom（A） 2.51 Bei 15 °C Lufttemperatur, Wassereingang/-ausgang: 26/28 °C, 70% rel. Feuchte Heizleistung（kW) 2,75 Eingangsleistung（W) Betriebsstrom（A）... -
Seite 6: Installation Und Anschluss Der Wärmepumpe
4. Installation und Anschluss der Wärmepumpe 4.1 Lagerung und Transport 1. Die Wärmepumpe darf nicht liegend sondern nur aufrecht gelagert/transportiert werden. 2.Wenn die Wärmepumpe transportiert wird, dürfen ausschließlich die Tragegriffe und nicht die Wasseranschlüsse verwendet werden, da sonst der innen liegende Wärmetauscher beschädigt werden könnte. -
Seite 7: Direkte Einbindung In Den Filterkreislauf
Achtung: Der Wirkungsgrad der Wärmepumpe wird bei nicht kontinuierlicher Frischluftzufuhr gemindert. Die Wärmepumpe darf nicht in geschlossenen Bereichen mit geringer Luftzirkulation aufgestellt werden, in denen die Abluft des Gerätes wieder angesaugt würde. Während des Betriebs entsteht Kondenswasser, welches an der Unterseite der Wärmepumpe austritt und je nach Umgebungsbedingungen durchaus mehrere Liter pro Stunde sein kann. -
Seite 8: Einbindung Über Einen Bypass
4.2.3 Einbindung über einen Bypass Ist die Umwälzpumpe deutlich stärker als der empfohlene Wasserdurchfluss durch die Wärmepumpe, so kann diese auch über eine Bypassleitung eingebunden werden. Der Bypass wird aus einer Dreiergruppe von Kugelhähnen bzw. Absperrmöglichkeiten gebildet und ermöglicht ein Einstellen des Wasserdurchflusses durch die Wärmepumpe. -
Seite 9: Elektrischer Anschluss
Wirkungsgrad bringt. Dabei gilt grundsätzlich: Je schneller das Wasser durch die Wärmepumpe fließt, desto geringer ist der Temperaturunterschied zwischen Wasserein- und Ausgang. Je langsamer das Wasser durch die Wärmepumpe fließt, desto größer ist auch der Temperaturunterschied. Wenn das Wasser jedoch zu langsam fließt, kann die erzeugte Wärme mitunter nicht mehr ausreichend abgegeben werden. - Seite 11 6. Testlauf Starten Sie die Filterpumpe unbedingt vor dem Start des Geräts und schalten Sie die Wärmepumpe vor der Pumpe aus, da sonst das Gerät beschädigt werden kann. Überprüfen Sie das Gerät bitte vor dem Start der Wärmepumpe auf austretendes Schwimmbadwasser und stellen Sie die gewünschte Wassertemperatur ein und schalten Sie erst dann die Wärmepumpe an.
-
Seite 12: Bedienung Der Steuereinheit
8. Bedienung der Steuereinheit 8.1 Bedienfeld 8.2 Funktionsbelegung Funktion Steuerung Drücken Sie im Hauptmenü um die Anlage ein- oder ON/OFF auszuschalten. Drücken Sie im Hauptmenü für 5s um die Tasten zu Tastensperre sperren/entsperren. Drücken Sie für 5s, um die Betriebsparameter aufzurufen Betriebsparameter bzw. -
Seite 13: Fehlercodes
Funktion Steuerung Zurück zum Hauptmenü Under other interfaces, press to return to the main interface. Drücken Sie zeitgleich für 10s, um alle Parameter auf Reset die Werkseinstellungen zurückzusetzen. 8.3 Fehlercodes Fehler Fehlercode Fehler Temperaturfühler Wassereingang Fehler Temperaturfühler Heizspule Fehler Umgebungstemperaturfühler Zu niedrige Außentemperatur Fehlender Wasserdurchfluss Niederdruckschutz... -
Seite 14: Wartung Und Überwinterung
des Frostschutzes Verdampfertemperatur zur Aktivierung Einstellbar -19℃～0℃ -3℃ (27℉) der automatischen Abtauung Verdampfertemperatur zur Beendigung 2℃ (36℉) Einstellbar 1℃～30℃ der automatischen Abtauung Wassereingangstemperatur zur Einstellbar 1℃～15℃ 4℃ Aktivierung des Frostschutzes 9. Problemlösungen Fehler Grund Lösung Warten Sie, bis der Strom wieder Kein Strom da ist Hauptschalter ist aus... -
Seite 15: Überwinterung
beginnen. Reinigung a. Reinigen Sie das Gehäuse nur mit einem feuchten Tuch oder mit Reinigungsmitteln, die speziell hierfür vorgesehen sind. Der Einsatz von haushaltsüblichen Reinigungsmitteln kann die Oberfläche angreifen und Rostbildung fördern. b. Befreien Sie den Verdampfer auf der Rückseite der Wärmepumpe von Blättern und Schmutz. - Seite 16 PoolSana GmbH & Co. KG Adresse: Vershofenstraße 10 90431 Nürnberg Deutschland E-Mail: info(at)poolsana.de Website: www.poolsana.de...
