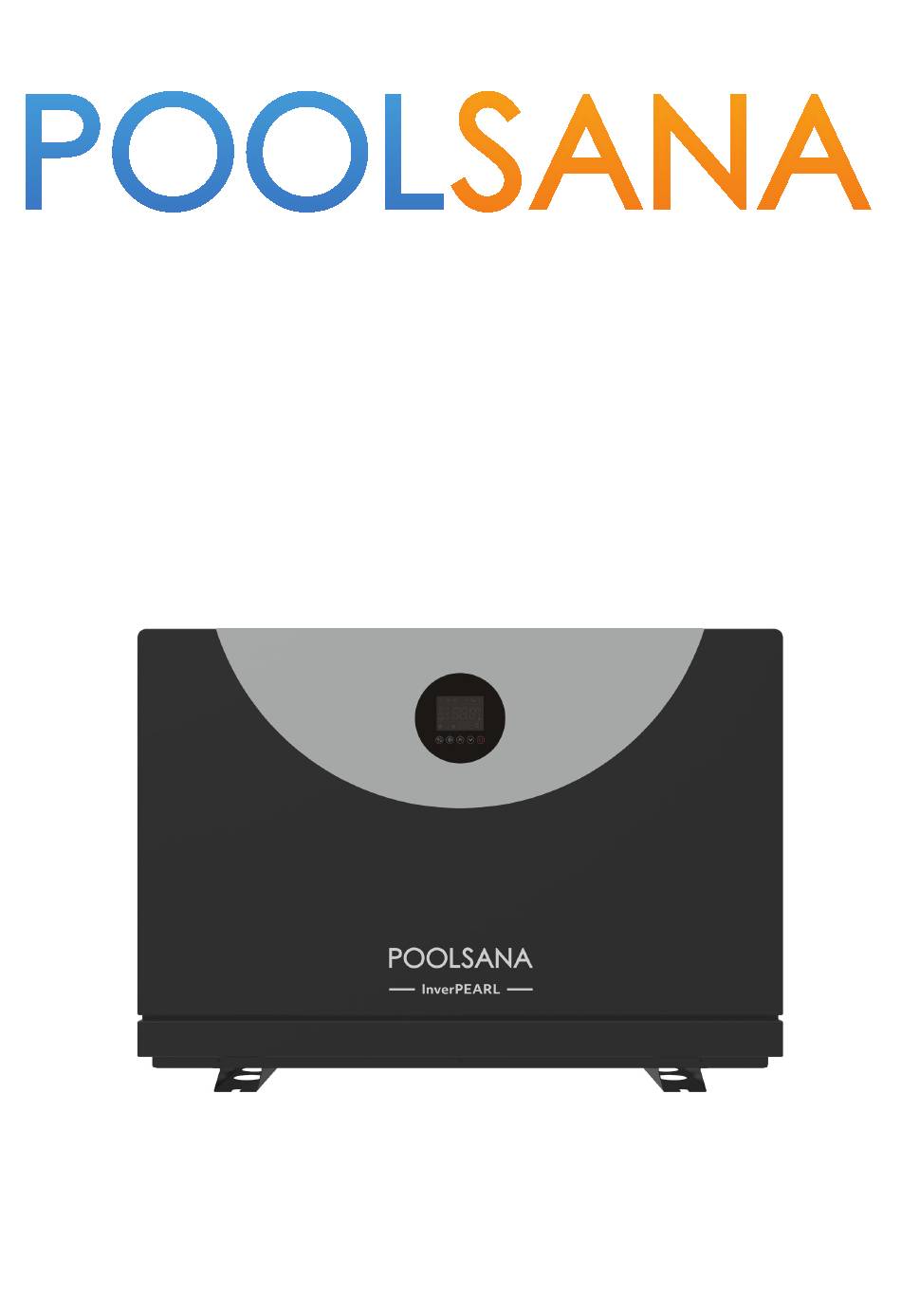

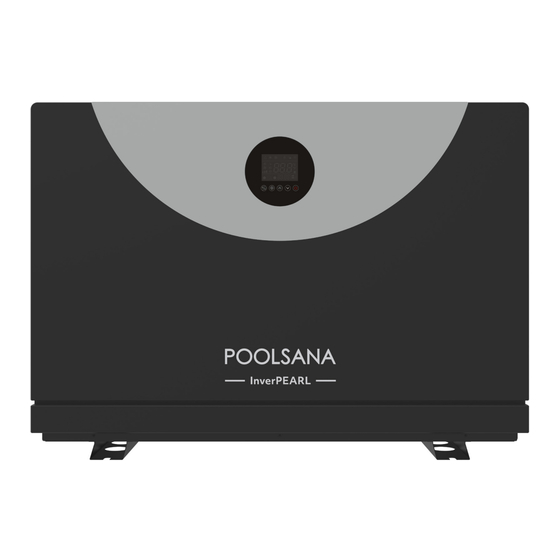

- Seite 1 Pool & Sauna Discount seit 2005 Installations- und Betriebsanleitung Full-Inverter Pool-Wärmepumpe POOLSANA InverPEARL Bitte lesen Sie das Handbuch sorgfältig vor der Installation, dem Betrieb oder der Wartung © POOLSANA GmbH & Co. KG – Version 0022.003 – Nachdruck und Vervielfältigung untersagt...
-
Seite 2: Inhaltsverzeichnis
InverPEARL Installations- und Betriebsanleitung INHALT ............................2 1. VORWORT ..........................3 2. SICHERHEITSVORKEHRUNGEN ..................3 2.1. Warnungen und Hinweise ..........................3 2.2. Achtung ................................4 2.3. Sicherheit ................................ 4 2.3.1. Difluormethan – (R32) ..........................5 3. IHRE WÄRMEPUMPE ......................7 3.1. -
Seite 3: Vorwort
InverPEARL Installations- und Betriebsanleitung 5.12. LED-Anzeige ............................... 20 6. WIFI-FUNKTIONEN ......................21 7. TESTLAUF .......................... 28 7.1. Inspektion..............................28 7.2. Testlauf ................................28 8. WARTUNG UND ÜBERWINTERUNG ................28 8.1. Wartung ................................. 28 8.2. Überwinterung .............................. 29 8.3. Flüssigkeits-Leckagen ..........................30 9. -
Seite 4: Achtung
InverPEARL Installations- und Betriebsanleitung Halten Sie die Wärmepumpe von Hitze- und Feuerquellen fern. Die Wärmepumpe muss sich in einem gut belüfteten Bereich befinden, Innen- oder geschlossene Bereiche sind nicht zulässig. Reparatur und Entsorgung müssen von geschultem Servicepersonal durchge- führt werden. Vor dem Schweißen oder Löten muss das Gas vollständig vakuumiert werden. -
Seite 5: Difluormethan - (R32)
InverPEARL Installations- und Betriebsanleitung Anwendungsbereich: 1. Stromversorgung: 220 ~ 240V / 1N ~ 50 / 60Hz. 2. Umgebungstemperatur: -15 °C ~ 43 °C 3. Einstellbarer Temperaturbereich: 8 °C ~ 40 °C in der Heizfunktion 8 °C ~ 28 °C in der Kühlfunktion •... - Seite 6 InverPEARL Installations- und Betriebsanleitung WARNUNG! Gefahr eines Stromschlags! Eine fehlerhafte Elektroinstallation oder eine zu hohe Netzspannung kann zu einem Stromschlag führen. • Lassen Sie die Installation, Inbetriebnahme und Wartung der Wärmepumpe nur von Fachkräften durchführen. • Bitte unterbrechen Sie immer die Stromversorgung, wenn Sie das Gehäuse der Wärmepumpe öffnen möchten, um in die Wärmepumpe zu gelangen, da sich darin Hochspannungsstrom befindet.
-
Seite 7: Ihre Wärmepumpe
InverPEARL Installations- und Betriebsanleitung IHRE WÄRMEPUMPE 3.1. Lagerung und Transport Wenn Sie die Wärmepumpe lagern oder bewegen, halten Sie sie immer in einer aufrechten Position. Wenn die Wärmepumpe transportiert wird, darf sie nur von unten und nicht an den Wasseranschlüssen getragen werden, da sonst der innen liegende Wärmetauscher beschädigt werden könnte. -
Seite 8: Betriebsbedingungen Und Betriebsbereich
Die Wärmepumpen sind deshalb nicht geeignet, Außenpools über den Winter auf Badetemperatur zu halten! Die Wärmepumpe erbringt ihre höchste Leistung erst bei einer Lufttemperatur von ca. 27 °C! 3.4. Leistungsdaten der Wärmepumpen Modell InverPEARL 8 InverPEARL 10 InverPEARL 13 InverPEARL 17 * Heizleistung bei Umgebungstemperatur: 26 °C;... -
Seite 9: Abmessungen (In Mm)
InverPEARL Installations- und Betriebsanleitung Geräuschpegel dB(A) auf 10 m Entfer- 17~25 18~26 19~28 21~31 nung Netto-Abmessungen des Geräts (mm) 900*446*642 1100*470*689 Nettogewicht 46 kg 49 kg 55 kg 63 kg Bruttogewicht 56 kg 59 kg 65 kg 73 kg Anmerkung: Diese Wärmepumpe kann bei einer Umgebungslufttemperatur von -15 °C bis 43 °C betrieben werden, außerhalb dieses Tem- peraturbereichs schaltet sie sich ab. -
Seite 10: Hauptbestandteile Der Wärmepumpe (Explosionszeichnung)
InverPEARL Installations- und Betriebsanleitung 3.6. Hauptbestandteile der Wärmepumpe (Explosionszeichnung) Teilebeschreibung Teilebeschreibung Frontplatte Rechte Deckplatte Deflektorplatte Titan-Wärmetauscher Ventilatorrahmen Durchflussschalter Linke Deckplatte Kältemittel-Leitungen Linke Deckplatte Befestigungs-Clip Lüfterrad Manometer Lüftermotor Leiter Lüftermotor-Halterung Kompressor Obere Abdeckung Bodenwanne Schaltkasten Mittlere Platte Schaltkasten-Abdeckung Verdampfer Obere Abdeckung Hinteres Abdeckgitter Gehäuserückwand Rechte Deckplatte... -
Seite 11: Installationsanleitung
InverPEARL Installations- und Betriebsanleitung INSTALLATIONSANLEITUNG Installationshinweis Die Schwimmbad-Wärmepumpe darf nur im Freien, an einem gut belüfteten Platz unter Berücksichtigung der Ab- standsangaben in der nachfolgenden schematischen Darstellung montiert werden! Die Schwimmbad-Wärmepumpe sollte auf einem soliden, ebenen Untergrund platziert werden, der das Gewicht der Wärme- pumpe aufnehmen kann. -
Seite 12: Abstand Zum Schwimmbad
InverPEARL Installations- und Betriebsanleitung 4.2. Abstand zum Schwimmbad Der Abstand zwischen Schwimmbad und Wärmepumpe sollte nicht mehr als 7,5 Meter betragen. Je größer der Abstand zum Schwimmbad ist, desto größer sind auch die Wärmeverluste an den Leitungen. Zum größten Teil verlaufen die Rohre unter- irdisch. -
Seite 13: Verrohrung Der Wärmepumpe
InverPEARL Installations- und Betriebsanleitung Gegebenenfalls kann eine Drainage zwischen Boden und Schwimmbad-Wärmepumpe eingebracht wer- den, um das Wasser abzuführen. 4.3. Verrohrung der Wärmepumpe Der Kondenswasser-Abflussschlauch muss wie folgt an der Stelle des entsprechenden Entwässerungsauslasses am Boden der Wärmepumpe installiert werden:... -
Seite 14: Verrohrung Der Wärmepumpe Im Bypass
InverPEARL Installations- und Betriebsanleitung 4.4. Verrohrung der Wärmepumpe im Bypass Es empfiehlt sich die Wärmepumpe mittels eines Bypasses in den Filterkreislauf einzubinden. Der Bypass wird aus einer Dreiergruppe von Kugelhähnen bzw. Absperrmöglichkeiten gebildet und ermöglicht ein Einstellen des Wasserdurchflusses durch die Wärmepumpe. Die Wärmepumpe muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor der Wasseraufbereitungs- anlage (automatischer Chlor-Dosierer, Ozonisator, usw.) angeschlossen sein. -
Seite 15: Elektrischer Anschluss
4.5. Elektrischer Anschluss Die Anlagen InverPEARL 8 und 10 verfügen werkseitig bereits über ein Kabel mit Schuko-Stecker. Die InverPEARL 13 bzw. 17 hingegen sind ab Werk nur mit einem 3-adrigem Kabel ausgestattet. Vor Ort wird die Leitung verlängert und der Anschluss als Festanschluss direkt am Sicherungskasten vorgenommen. -
Seite 16: Stromversorgung
Geht die Poolpumpe aus, so erkennt dies die Wärmepumpe anhand des fehlenden Wasserdurchflusses und schaltet sich ab bzw. automatisch wieder ein, wenn die Poolpumpe wieder anläuft und Wasser durchfließt. für Modelle: InverPEARL 8, 10, 13, 17 Klemme L, N und ist für den Stromanschluss der Wärmepumpe. - Seite 17 InverPEARL Installations- und Betriebsanleitung...
-
Seite 18: Betrieb
InverPEARL Installations- und Betriebsanleitung BETRIEB 5.1 Steuerungstasten 5.2. An/Aus und Tastensperre Drücken Sie für 1 Sekunde, um die Wärmepumpe an- bzw. auszuschalten. Diese Taste bringt Sie auch wieder zurück zur Hauptbenutzeroberfläche. Halten Sie für 3 Sekunden gedrückt, um das Display zu sperren oder zu entsperren. (Das Display sperrt sich bei Inaktivi- tät automatisch nach 60 Sekunden). -
Seite 19: Temperatureinstellung
InverPEARL Installations- und Betriebsanleitung 5.5. Temperatureinstellung In der Hauptbenutzeroberfläche drücken Sie um die gewünschte Wassertemperatur Ihres Pools einzustellen. Das Symbol leuchtet auf und drücken Sie dann um die Einstellung zu speichern. 5.6. Uhrzeit- & Timereinstellung In der Hauptbenutzeroberfläche drücken Sie für 3 Sekunden, um zur Uhrzeiteinstellung zu gelangen. -
Seite 20: Parametereinstellungen
InverPEARL Installations- und Betriebsanleitung °C Äußere Rohrleitungstemperatur °C Innere Rohrleitungstemperatur EEV Öffnung Kompressorstrom Kühlertemperatur °C Spannungswert Frequenz Lüftermotordrehzahl r/min r/min Lüftermotordrehzahl 5.11. Parametereinstellungen Drücken Sie für 3 Sekunden, um zur Parametereinstellung zu gelangen. Drücken Sie um die Paramater auszuwäh- len und dann drücken Sie um die neuen Daten für die unten abgebildeten Parameter zu wählen. -
Seite 21: Wifi-Funktionen
InverPEARL Installations- und Betriebsanleitung Wifi-Funktionen Laden Sie die ‘Tuya Smart’ App im App Store (IOS) oder Google play (Android) herunter. Alternativ können Sie auch den QR Code scannen, um zur Download-Seite zu gelangen. Anschließend müssen Sie sich in der App registrieren, oder falls bereits ein Konto besteht, anmelden. - Seite 22 InverPEARL Installations- und Betriebsanleitung Drücken Sie auf das „+“ und fügen ein neues Gerät hinzu. Wählen Sie nun „weiteres“ und dann „sonstiges (Wi-Fi)“ aus. Legen Sie Ihr Mobiltelefon in die Nähe der Pool-Wärmepumpe, die sich im selben Wifi-Bereich befindet. Vergewissern Sie sich, dass das richtige WLAN ausgewählt ist und geben Sie anschließend Ihr WLAN Passwort ein. Um das WLAN an der Wärmepumpe zu aktivieren, halten Sie für 5 Sekunden gedrückt.
- Seite 23 InverPEARL Installations- und Betriebsanleitung...
- Seite 24 InverPEARL Installations- und Betriebsanleitung Wählen Sie nun “Blinkt schnell” aus.
- Seite 25 InverPEARL Installations- und Betriebsanleitung Nun kann es ein wenig Zeit in Anspruch nehmen, bis die Wärmepumpe hinzugefügt wird. Wenn dieser Vorgang erfolgreich war, erkennen Sie dies anhand des grünen Hakens. Drücken Sie anschließend auf „Fertigstellung“. Bitte beachten Sie, dass der Prozess des Hinzufügens unter Umständen auch wie folgt aussehen kann. Der Funktionsumfang bzw.
- Seite 26 InverPEARL Installations- und Betriebsanleitung...
- Seite 27 InverPEARL Installations- und Betriebsanleitung Funktionen • An- und ausschalten der Wärmepumpe • Temperatureinstellungen • Einstellen der verschiedenen Betriebsmodi • Anzeigen von Fehlermeldungen • Timer...
-
Seite 28: Testlauf
InverPEARL Installations- und Betriebsanleitung TESTLAUF WARNUNG: Überprüfen Sie alle Verkabelungen sorgfältig, bevor Sie die Wärmepumpe einschalten. 7.1. Inspektion Stellen Sie vor der Testausführung sicher, dass die folgenden Punkte eingehalten werden. Checkliste zur Fehlersuche • Der Ventilator und die Ausgänge sind nicht blockiert •... -
Seite 29: Überwinterung
InverPEARL Installations- und Betriebsanleitung Verdünnungsmitteln oder ähnlichen Brennstoffen. • Überprüfen Sie regelmäßig die Befestigungen, Kabel und Anschlüsse. • Wenn eine Reparatur oder Entsorgung notwendig ist, wenden Sie sich bitte an Ihren Fachhändler bzw. an den nächst gelegenen Entsorger. • Versuchen Sie nicht, das Gerät selbst zu reparieren. Eine unsachgemäße Handhabung kann gefährlich sein. •... -
Seite 30: Flüssigkeits-Leckagen
InverPEARL Installations- und Betriebsanleitung von Fremdkörpern verhindert wird. Im Idealfall sollte die Wärmepumpe anschließend in einem frostfreien Raum gelagert werden. Ist dies nicht möglich, müssen Wasserein- und -Ausgang der Schwimmbad-Wärmepumpe mit geeigneten Mitteln verschlossen werden, damit das Eindringen von Fremdkörpern verhindert wird. Zu guter Letzt bitte die Wärmepumpe mit einer witterungsbeständigen Plane (Winterabdeckung) abdecken. -
Seite 31: Lösungen Für Häufiger Auftretende Probleme
InverPEARL Installations- und Betriebsanleitung LÖSUNGEN FÜR HÄUFIGER AUFTRETENDE PROBLEME 9.1. Reparaturanleitung Wenn das Gerät repariert werden muss, wenden Sie sich bitte an Ihren Schwimmbad–Fachhandel, es ist manchmal Servicepersonal erforderlich. Jeder, der mit einem Kühlmittelkreislauf arbeitet oder einen Kühlmittelkreislauf unterbricht, sollte über ein entsprechendes Zertifikat einer akkreditierten Zulassungsstelle verfügen, das ihn zum sicheren Umgang mit Kühlmitteln auf der Grundlage der branchenanerkannten Bewertungskriterien befähigt. -
Seite 32: Schutz- & Fehlercodes
InverPEARL Installations- und Betriebsanleitung 9.3. Schutz- & Fehlercodes Code Beschreibung Mögliche Ursachen Lösungen Überprüfen Sie den Wasserkreislauf, Unzureichender Wasserdurchfluss die Öffnungen der Bypassventile so- wie die Funktion Ihrer Umwälzpumpe Überprüfen Sie den Anschluss des Wasserdurchflussschutz Durchflussschalter getrennt Schalters und schließen Sie ihn er- neut an. - Seite 33 InverPEARL Installations- und Betriebsanleitung Schlechte Kabelverbindung Überprüfen Sie die Verkabelung Kommunikationsfehler zwischen Defekte PCB Tauschen Sie PCB aus PCB und Triebermodul Defektes Treibermodul Tauschen Sie das Treibermodul Überprüfen Sie das Wasserkreis- Unzureichender Wasserdurchfluss laufsystem / den Wasserdurchfluss- schalter Überprüfen Sie, ob ein Gasleck vor- Gasmangel Abgastemperatur zu hoch liegt...
- Seite 34 InverPEARL Installations- und Betriebsanleitung Umgebungs-/Wassertemperatur im Überprüfen Sie den Anwendungs- Hochdruckschutz der Leitungs- Kühlbetrieb ist zu hoch bereich temperatur im Kühlbetrieb Überprüfen Sie das Rohrleitungs- Das Kältemittelsystem ist anormal system Verbinden Sie den Sensor erneut Sensorausfall innere Rohrtem- Sensor getrennt oder defekt peratur oder tauschen Sie ihn aus Überprüfen Sie die Verkabelung des...
-
Seite 35: Pool & Sauna Discount Seit 2005
Wärmepumpe Kompressorstrom zu hoch Programm passt nicht zum Kompressor Aktualisieren Sie das Programm Nicht belegt Wir wünschen Ihnen viel Spaß mit Ihrer Wärmepumpe. Pool & Sauna Discount seit 2005 PoolSana GmbH & Co. KG Vershofenstraße 10 90431 Nürnberg www.poolsana.de info@poolsana.de...
