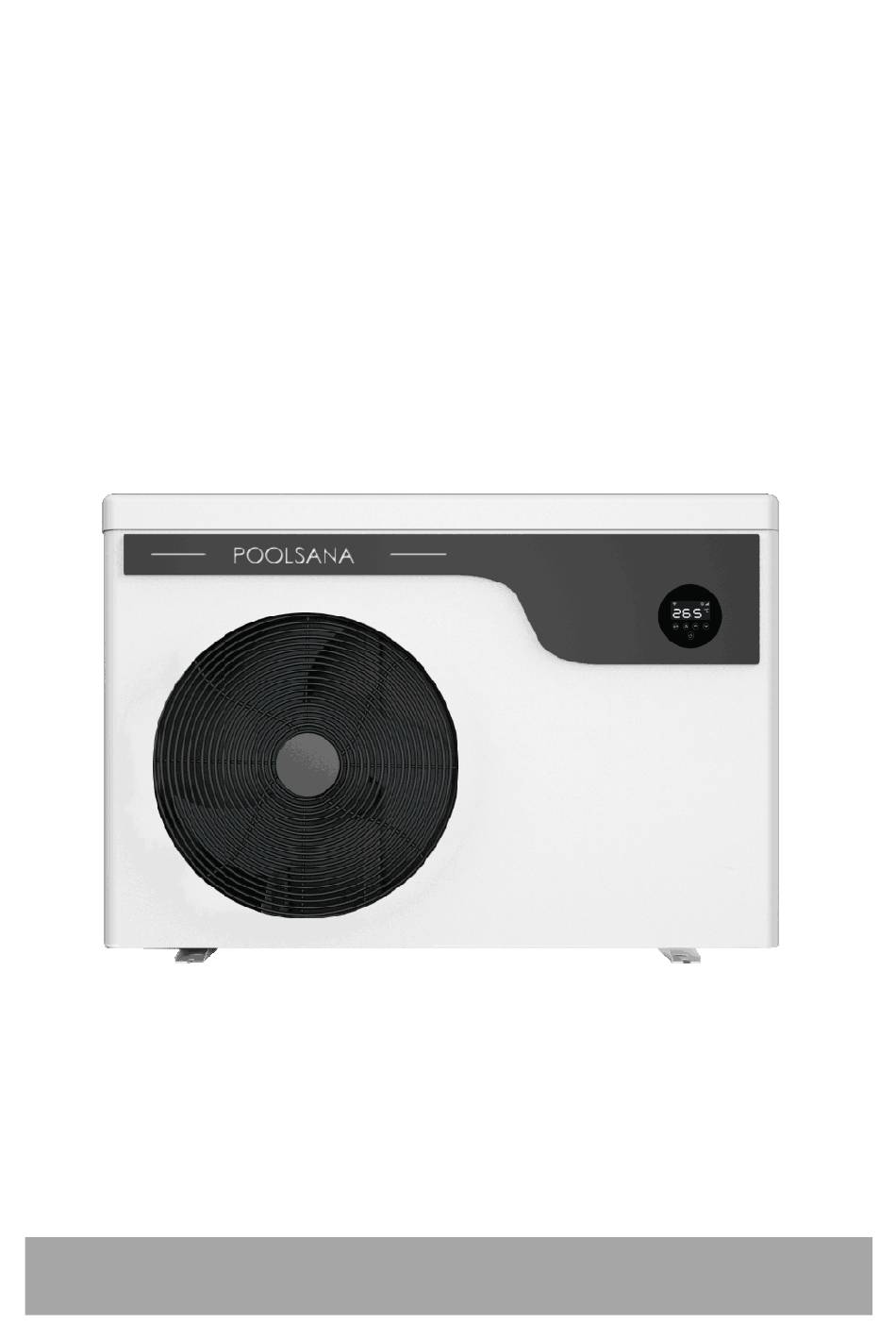

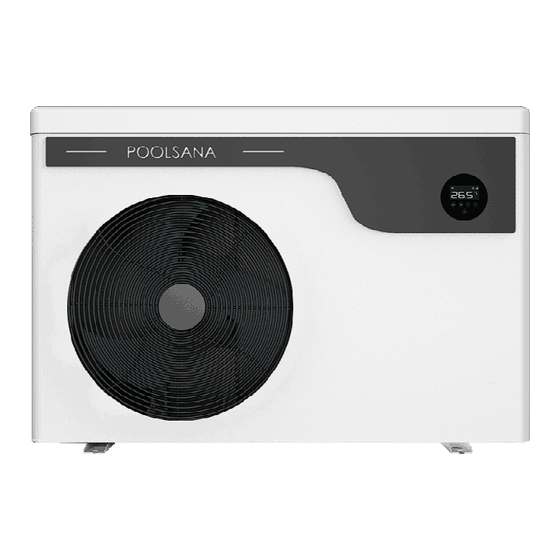

- Seite 1 Stufenlose Inverter Wärmepumpe für Schwimmbäder Betriebs- und Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
Elektrischer Anschluss Verwendung und Betrieb Steuerungstasten Funktionen Testlauf Checkliste zur Fehlersuche Arbeiten am Kältekreis der Wärmepumpe Testlauf Wartung Lösungen für häufiger auftretende Probleme Reparaturanleitung Problemlösungen Schutz- & Fehlercodes © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 4: Vorwort
Reparatur und Entsorgung müssen von geschultem Servicepersonal durchgeführt werden. Vor dem Schweißen oder Löten muss das Gas vollständig vakuumiert werden. Das Schweißen darf nur von Fachpersonal im Servicecenter durchgeführt werden. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 5: Achtung
Wärmepumpe erneut an. Bitte schalten Sie den Hauptschalter bei Gewitter und Sturm aus, um eine Beschädigung durch Überspannung zu vermeiden Alle Arbeiten am Kältekreis sind dem autorisierten Fachpersonal vorbehalten! © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 6: Ihre Wärmepumpe
Schnelle Abtau-Funktion / Enteisung durch das 4-Wege-Ventil • Sehr effizienter Schlangen-Wärmetauscher mit Titanium-Leitungen • Hoch- und Niederdruck-Schutzsystem • Sanfter Anlauf des Kompressors zur Vermeidung von Spannungsspitzen • Ausgeklügeltes & stabiles Inverter-Kontrollsystem © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 7: Betriebsbedingungen Und Betriebsbereich
Heizkapazität: 20 % bis 100 % Kapazität Boost Intelligente Optimierung Schnellstmögliches Erwärmen! Heizkapazität: 20 % bis 80 % Kapazität Silence Geräuschstufe ist um ca. 3 dB (A) geringer Geringstmögliche Betriebslautstärke! © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 8: Leistungsdaten Der Wärmepumpe
Leistung und die Parameter der Wärmepumpe in Abhängigkeit von verschiedenen Bedingungen unterschiedlich ausfallen können. Die damit verbundenen Parameter können sich gelegentlich im Rahmen technischer Verbesserungen unangekündigt ändern. Näheres dazu auf dem Typenschild. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 9: Maße
Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 10: Installationsanleitung
4) Wenn das Gerät arbeitet, bildet sich am Boden Kondenswasser. Bitte stecken Sie die Ablaufdüse (Zubehör) in die Öffnung im Geräteboden und schließen die Leitung an, um das Kondenswasser abzuleiten. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 11: Abstand Zum Schwimmbad
Temperaturdifferenz zwischen dem Wasser im Swimmingpool und dem Boden, in dem die Leitungen verlegt sind, veranschlagen. Das entspricht einer Verlängerung der Betriebsdauer um 3 bis 5 %. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 12: Verrohrung Der Wärmepumpe
Die Wärmepumpe muss an eine fest installierte Rohrleitung angeschlossen werden! Die Schwimmbad-Wärmepumpe an die Druckseite der Filter-pumpe hinter der Filteranlage und vor allen Chlorgasgeräten, Ozonatoren oder chemischen Pumpen anschließen. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... - Seite 13 Öffnen des Kugelhahns 1 und langsames Schließen des Kugel-hahns 3 (max. bis zur Mitte) den Wasserdurchfluss verringern, bis die gewünschte Temperaturdifferenz zwischen Wasservorlauf und Wasserrücklauf vorliegt. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
-
Seite 14: Elektrischer Anschluss
Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung (FI-Schutzschalter, RCD) mit einem Bemessungsdifferenzstrom von < 30 mA abgesichert werden. Hierbei ist darauf zu achten, dass keine weiteren elektrischen Verbraucherüber diesen FI-Schutzschalter abgesichert werden. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... - Seite 15 - Zum Starten der Umwälzpumpe muss lediglich ein Kontakt geschlossen sein. - Zum Stoppen der Umwälzpumpe müssen beide Kontakte getrennt sein. Elektroarbeiten dürfen nur durch dafür ausgebildetes Fachpersonal ausgeführt werden! © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
- Seite 16 [16] © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
- Seite 17 [17] © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
- Seite 18 [18] © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
-
Seite 19: Verwendung Und Betrieb
Verwendung und Betrieb Steuerungstasten Symbol Bezeichnung Funktion Wärmepumpe AN / AUS AN / AUS (ggf. Wi-Fi Einstellungen) Entsperren Sperren / Entsperren Betriebsmodus Boost Silence Pfeiltasten Temperatureinstellung / - anzeige © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 20: Funktionen
Temperatur einzustellen und anzuzeigen. 2.4.) Einstellung des Betriebsmodus Drücken Sie , um zwischen dem Boost-Modus oder dem Silence-Modus zu wechseln. Standardeinstellung: Boost Bitte wählen Sie zum ersten Aufheizen den Boost-Modus © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... - Seite 21 EEV-Öffnungswinkel ° (Grad) Durch erneutes Drücken der gelangen Sie zurück in die Hauptanzeige. Die Wärmepumpe verfügt über eine Memory-Funktion und speichert die eingestellten Werte im ausgeschalteten Zustand. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
-
Seite 22: Testlauf
Ventilator beim Start des Geräts 1 Minute vor dem Kompressor anläuft und sich erst 1 Minute nach Abschalten des Geräts ausschaltet. Bitte prüfen Sie das Gerät nach dem Start auf ungewöhnliche Geräusche. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 23: Wartung
Versuchen Sie nicht, das Gerät selbst zu reparieren. Eine unsachgemäße Handhabung kann gefährlich sein. • Bei mit R32-Gas betriebenen Wärmepumpen ist im Risikofall vor Wartungs- oder Reparaturarbeiten eine Sicherheitsinspektion durchzuführen. © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 24: Lösungen Für Häufiger Auftretende Probleme
Wenn diese Lösungsvorschläge nicht helfen, wenden Sie sich bitte mit detaillierten Angaben und der Seriennummer Ihrer Wärmepumpe an Ihren Händler. Versuchen Sie nicht das Gerät ohne Anweisung selbst zu reparieren! © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt... -
Seite 25: Schutz- & Fehlercodes
Kompressor startet nicht Kompressor läuft nicht Überstromschutz der Inverterplatine Überhitzungsschutz der Inverterplatine Stromschutz Überhitzungsschutz der Kühlerplatte Ventilator läuft nicht Schutz der Leitungsfilterplatte bei Stromausfall Überstromschutz des PFC-Moduls © 2019 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt...
