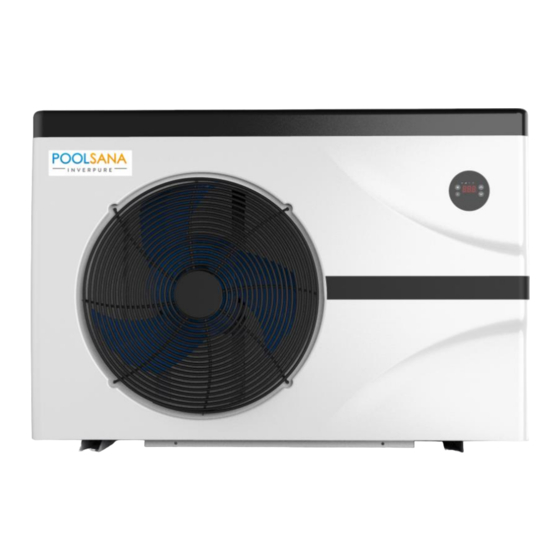

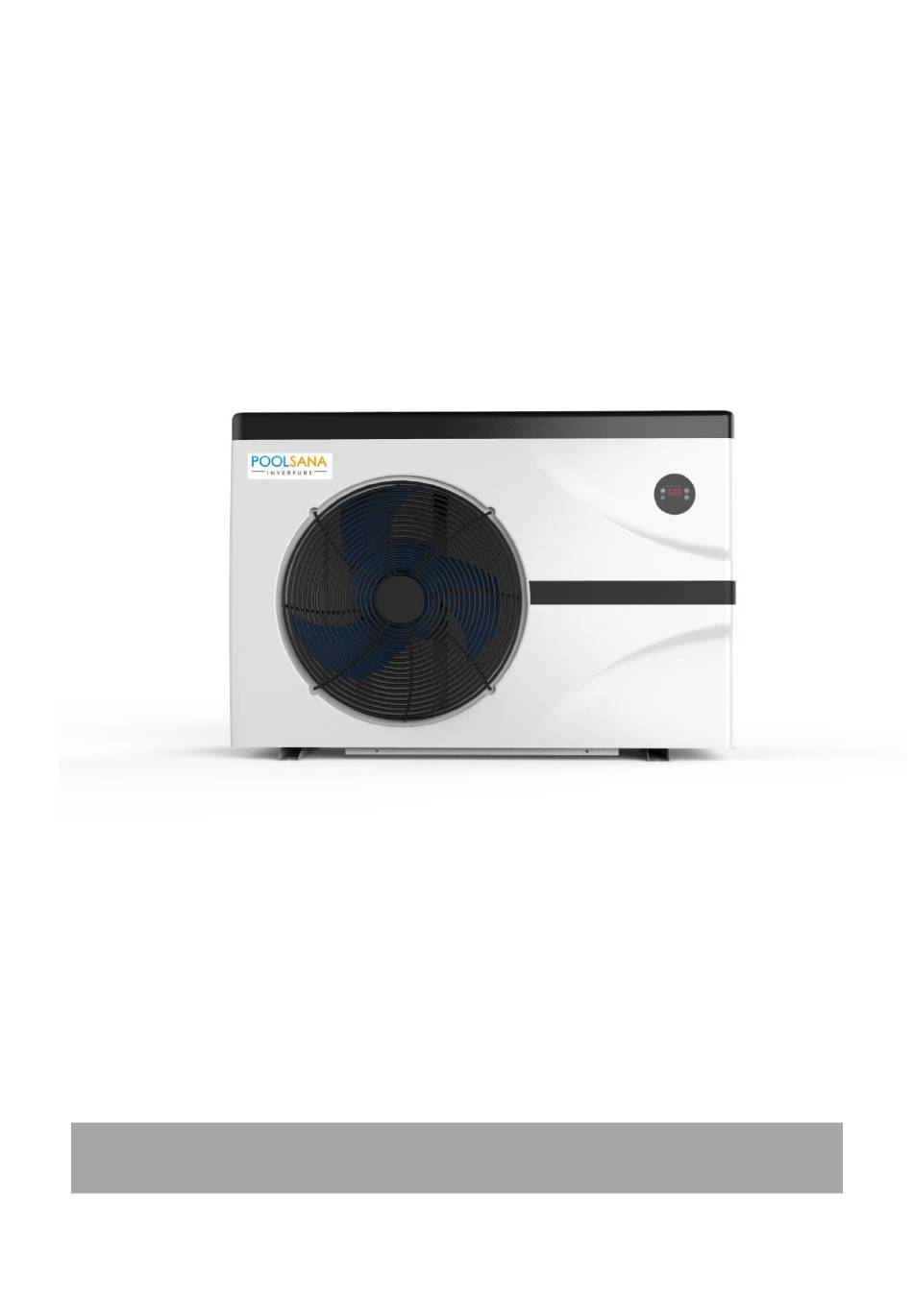

- Seite 1 Inverter Wärmepumpe für Schwimmbäder Betriebs- und Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vor- und Einstellung der verschiedenen Betriebsmodi Parameter- / Statusanzeige Abtauung / Defrosting – bei Vereisung der Wärmepumpe Checkliste zur Fehlersuche Flüssigkeits-Leckagen Wartung Lösungen für häufiger auftretende Probleme Problemlösungen Schutz- & Fehlercodes Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 3: Vorwort
Handhabung des Produktes hin. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. Beim Befüllen mit Difluormethan (R32) kann eine unsachgemäße Behandlung zu schwerwiegenden Schäden oder Verletzungen führen. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! - Seite 4 Um Wärmeverluste zu vermeiden, sollte die Leitung zwischen Wärmepumpe und Schwimmbecken max. 7,5 m lang sein. Um den Wärmeverlust weiter zu reduzieren, können die Leitungen zusätzlich isoliert sowie die Wasseroberfläche nachts bspw. mit einer Solarfolie abgedeckt werden. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
-
Seite 5: Sicherheit
Stellen Sie das Gerät stets aufrecht und heben Sie die Anlage nie an den Überwurfmuttern an! Dabei kann der Titan-Wärmetauscher der Wärmepumpe irreparabel beschädigt werden Zubehör Anschlussverschraubungen Kondensat - Ablauf Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 6: Produktbeschreibung
Die Wärmepumpen sind deshalb nicht geeignet, Außenpools über den Winter auf Badetemperatur zu halten! Heizbereich/einstellbare Temperatur: von + 18 °C bis + 40 °C Die Wärmepumpe erbringt ihre optimale Leistung bei einer Lufttemperatur von ca. 27 °C! Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 7: Leistungsdaten Der Wärmepumpen
Leistung und die Parameter der Wärmepumpe in Abhängigkeit von verschiedenen Bedingungen unterschiedlich ausfallen können. Die damit verbundenen Parameter können sich gelegentlich im Rahmen technischer Verbesserungen unangekündigt ändern. Näheres dazu auf dem Typenschild. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 8: Maße
Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 9: Installationsanleitung
4) Wenn das Gerät arbeitet, bildet sich am Boden Kondenswasser. Bitte stecken Sie die Ablaufdüse (Zubehör) in die Öffnung im Geräteboden und schließen die Leitung an, um das Kondenswasser abzuleiten. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 10: Abstand Zum Schwimmbad
Temperaturdifferenz zwischen dem Wasser im Swimmingpool und dem Boden, in dem die Leitungen verlegt sind, veranschlagen. Das entspricht einer Verlängerung der Betriebsdauer um 3 bis 5 %. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 11: Verrohrung Der Wärmepumpe
Die Überwurfmuttern der Wasserzufuhr und -abfuhr können nicht das Gewicht von Schlauchleitungen tragen. Die Wärmepumpe muss an eine fest installierte Rohrleitung angeschlossen und diese ggf. gestützt werden! Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 12: Verrohrung Der Wärmepumpe Im Bypass
Der Bypass besteht aus drei Kugelhähnen bzw. Absperrmöglichkeiten, welche wie nachfolgendes Schema geschaltet werden. Rechts befindet sich der Zulauf von der Filterpumpe, links die Rückleitung zurück ins Schwimmbecken. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! - Seite 13 Temperaturdifferenz von 2 °C zwischen Zu- und Rücklauf einstellt. e) Das Ventil, welches sich am Eingang der Wärmepumpe befindet, bleibt dabei immer vollständig geöffnet. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
-
Seite 14: Elektrischer Anschluss
Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung (FI-Schutzschalter, RCD) mit einem Bemessungsdifferenzstrom von < 30 mA abgesichert werden. Hierbei ist darauf zu achten, dass keine weiteren elektrischen Verbraucherüber diesen FI-Schutzschalter abgesichert werden. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! - Seite 15 - Zum Starten der Umwälzpumpe muss lediglich ein Kontakt geschlossen sein. - Zum Stoppen der Umwälzpumpe müssen beide Kontakte getrennt sein. Elektroarbeiten dürfen nur durch dafür ausgebildetes Fachpersonal ausgeführt werden! Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
- Seite 16 [16] Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
- Seite 17 [17] Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
- Seite 18 [18] Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
-
Seite 19: Verwendung Und Betrieb
Temperatur- / Anzeigeeinstellung 2.) Anzeige der Temperatur Anzeige der Temperatur in “Grad Celsius” : = 28 °C Bei Anzeige in “Fahrenheit” wird lediglich der Temperaturwert angezeigt: = 104 °F Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 20: Funktionen Und Einstellung Der Wärmepumpe
Durch Drücken der Taste „ “ (An/Aus) wird die Einstellung gespeichert und die Wärmepumpe wird im gewünschten Modus betrieben. Bitte wählen Sie zum ersten Aufheizen den „Boost“-Modus „ “ Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 21: Parameter- / Statusanzeige
EEV-Öffnungswinkel ° (Grad) Parameter „C0“ und „C1“ werden zur effektiven Einstellung des Bypasses benötigt! Durch Drücken der Taste „ “ (An/Aus) gelangen Sie zurück in die Hauptanzeige. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 22: Abtauung / Defrosting - Bei Vereisung Der Wärmepumpe
Während der Abtauung blinkt das Symbol „ “. Im normalen Betrieb der Wärmepumpe leuchtet das Symbol „ “ wieder durchgehend. Anmerkung: Das Intervall zwischen zwei Zwangsabtauungen sollte mindestens 30 Minuten betragen! Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 23: Checkliste Zur Fehlersuche
Ventilator beim Start des Geräts 1 Minute vor dem Kompressor anläuft und sich erst 1 Minute nach Abschalten des Geräts ausschaltet. Bitte prüfen Sie das Gerät nach dem Start auf ungewöhnliche Geräusche. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 24: Flüssigkeits-Leckagen
Lösen Sie die Überwurfmutter der Zugangsleitung, Wasser abfließen zu lassen. Wenn das Wasser im Winter im Gerät gefriert, kann dies Titan-Wärmetauscher beschädigen (Frostschäden sind von der Gewährleistung ausgeschlossen!). Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 25: Lösungen Für Häufiger Auftretende Probleme
Halten Sie sich bei der Befüllung mit R32-Gas und bei Wartungsarbeiten streng an die Anweisungen des Herstellers. Dieses Kapitel behandelt die speziellen Wartungsanforderungen an Poolheizpumpen mit R32-Gas. Näheres zur Wartung entnehmen Sie bitte dem technischen Wartungshandbuch. Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 26: Problemlösungen
Sollte ein fehlerhaftes Schalterverhalten oder die Sicherung springt häufig heraus / der Fehlstromschutzschalter wird häufig ausgelöst, nehmen Sie die Wärmepumpe vom Stromnetz und kontaktieren Sie Ihren Händler! Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt! -
Seite 27: Schutz- & Fehlercodes
Kompressor startet nicht Kompressor läuft nicht Überstromschutz der Inverterplatine Überhitzungsschutz der Inverterplatine Stromschutz Überhitzungsschutz der Kühlerplatte Ventilator läuft nicht Schutz der Leitungsfilterplatte bei Stromausfall Überstromschutz des PFC-Moduls Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
