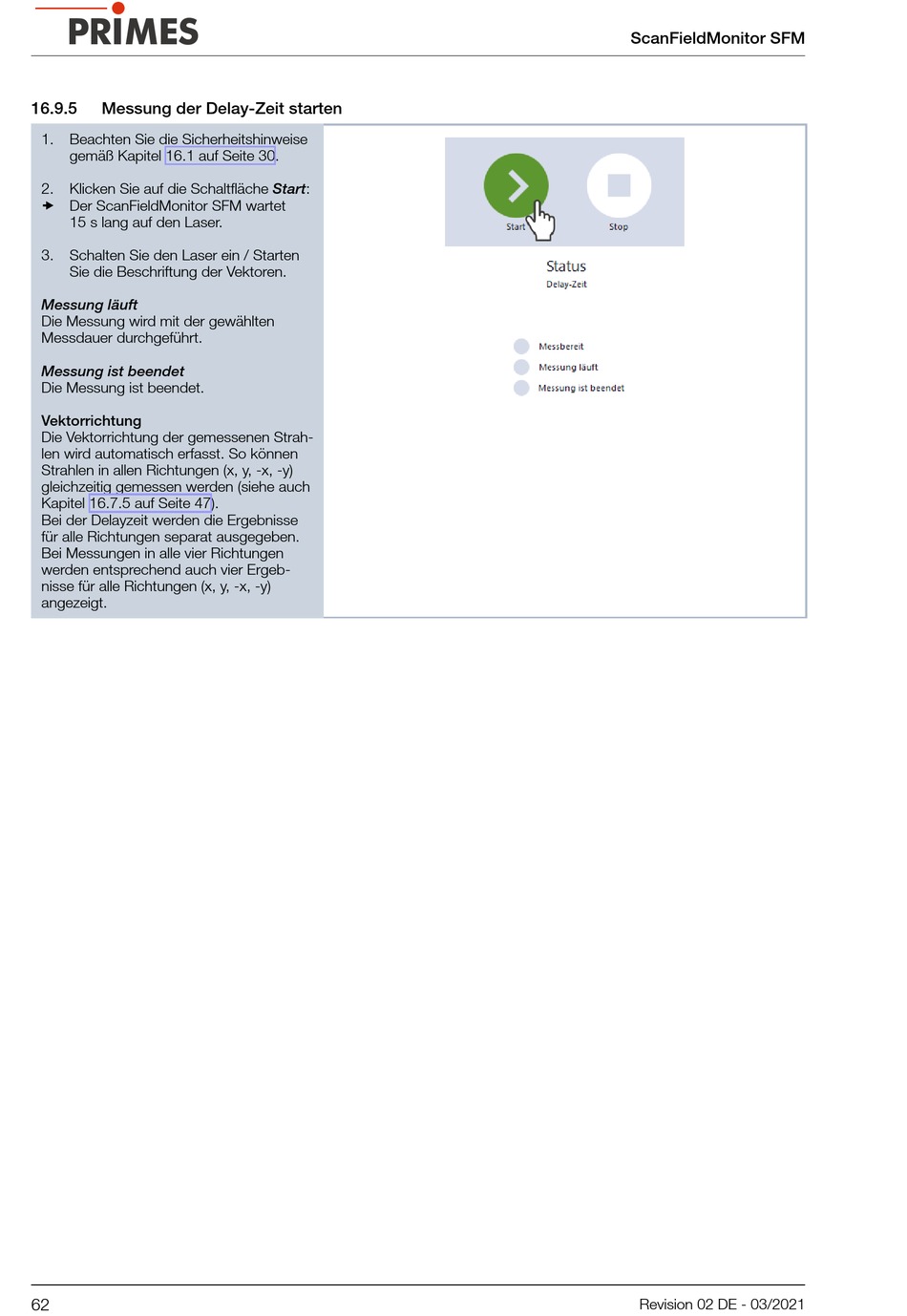

16.9.5
Messung der Delay-Zeit starten
1.
Beachten Sie die Sicherheitshinweise
gemäß Kapitel 16.1 auf Seite 30.
2.
Klicken Sie auf die Schaltfläche Start:
Der ScanFieldMonitor SFM wartet
15 s lang auf den Laser.
3.
Schalten Sie den Laser ein / Starten
Sie die Beschriftung der Vektoren.
Messung läuft
Die Messung wird mit der gewählten
Messdauer durchgeführt.
Messung ist beendet
Die Messung ist beendet.
Vektorrichtung
Die Vektorrichtung der gemessenen Strah-
len wird automatisch erfasst. So können
Strahlen in allen Richtungen (x, y, -x, -y)
gleichzeitig gemessen werden (siehe auch
Kapitel 16.7.5 auf Seite 47).
Bei der Delayzeit werden die Ergebnisse
für alle Richtungen separat ausgegeben.
Bei Messungen in alle vier Richtungen
werden entsprechend auch vier Ergeb-
nisse für alle Richtungen (x, y, -x, -y)
angezeigt.
62
ScanFieldMonitor SFM
Revision 02 DE - 03/2021
