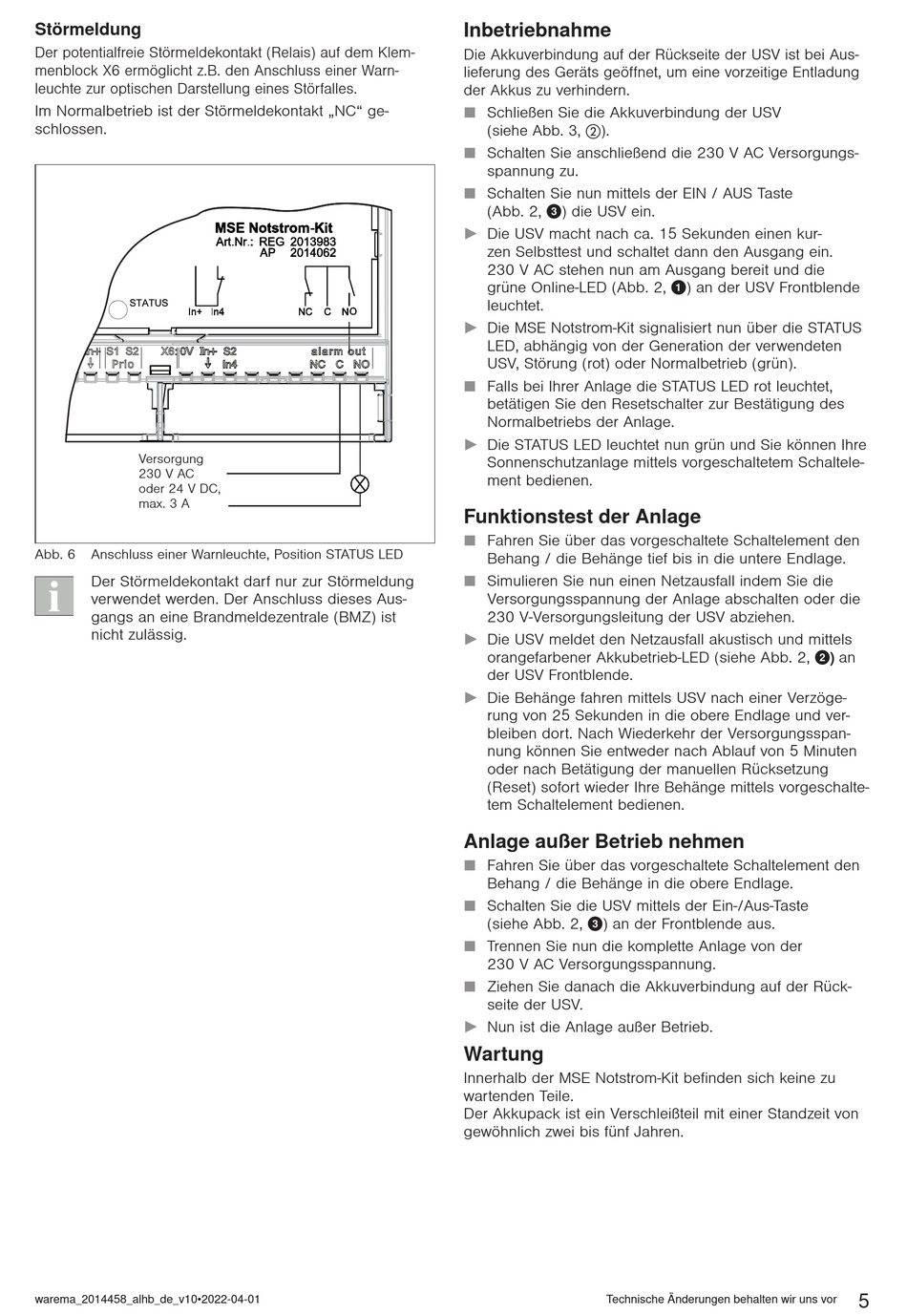

Störmeldung
Der potentialfreie Störmeldekontakt (Relais) auf dem Klem-
menblock X6 ermöglicht z.B. den Anschluss einer Warn-
leuchte zur optischen Darstellung eines Störfalles.
Im Normalbetrieb ist der Störmeldekontakt „NC" ge-
schlossen.
In+
In+
S1 S2
S1 S2
X6:
X6:
0V
0V
0V
0V
0V
0V
In+
In+
In+
In+
In+
In+
Prio
Prio
Versorgung
230 V AC
oder 24 V DC,
max. 3 A
Abb. 6
Anschluss einer Warnleuchte, Position STATUS LED
Der Störmeldekontakt darf nur zur Störmeldung
verwendet werden. Der Anschluss dieses Aus-
gangs an eine Brandmeldezentrale (BMZ) ist
nicht zulässig.
warema_2014458_alhb_de_v10•2022-04-01
S2
S2
S2
S2
S2
S2
a la rm o u t
a la rm o u t
a la rm o ut
a la rm o u t
a la rm o ut
a la rm o ut
In4
In4
In4
In4
In4
In4
NC C C NO
NC
NC C C NO
NC
NC
NC C C NO
NO
NO
NO
Inbetriebnahme
Die Akkuverbindung auf der Rückseite der USV ist bei Aus-
lieferung des Geräts geöffnet, um eine vorzeitige Entladung
der Akkus zu verhindern.
Schließen Sie die Akkuverbindung der USV
(siehe Abb. 3, ).
Schalten Sie anschließend die 230 V AC Versorgungs-
spannung zu.
Schalten Sie nun mittels der EIN / AUS Taste
(Abb. 2, ➌) die USV ein.
Die USV macht nach ca. 15 Sekunden einen kur-

zen Selbsttest und schaltet dann den Ausgang ein.
230 V AC stehen nun am Ausgang bereit und die
grüne Online-LED (Abb. 2, ➊) an der USV Frontblende
leuchtet.
Die MSE Notstrom-Kit signalisiert nun über die STATUS

LED, abhängig von der Generation der verwendeten
USV, Störung (rot) oder Normalbetrieb (grün).
Falls bei Ihrer Anlage die STATUS LED rot leuchtet,
betätigen Sie den Resetschalter zur Bestätigung des
Normalbetriebs der Anlage.
Die STATUS LED leuchtet nun grün und Sie können Ihre

Sonnenschutzanlage mittels vorgeschaltetem Schaltele-
ment bedienen.

Funktionstest der Anlage

Fahren Sie über das vorgeschaltete Schaltelement den
Behang / die Behänge tief bis in die untere Endlage.
Simulieren Sie nun einen Netzausfall indem Sie die
Versorgungsspannung der Anlage abschalten oder die
230 V-Versorgungsleitung der USV abziehen.
Die USV meldet den Netzausfall akustisch und mittels

orangefarbener Akkubetrieb-LED (siehe Abb. 2, ➋) an
der USV Frontblende.
Die Behänge fahren mittels USV nach einer Verzöge-

rung von 25 Sekunden in die obere Endlage und ver-
bleiben dort. Nach Wiederkehr der Versorgungsspan-
nung können Sie entweder nach Ablauf von 5 Minuten
oder nach Betätigung der manuellen Rücksetzung
(Reset) sofort wieder Ihre Behänge mittels vorgeschalte-
tem Schaltelement bedienen.
Anlage außer Betrieb nehmen
Fahren Sie über das vorgeschaltete Schaltelement den
Behang / die Behänge in die obere Endlage.
Schalten Sie die USV mittels der Ein-/Aus-Taste
(siehe Abb. 2, ➌) an der Frontblende aus.
Trennen Sie nun die komplette Anlage von der
230 V AC Versorgungsspannung.
Ziehen Sie danach die Akkuverbindung auf der Rück-
seite der USV.
Nun ist die Anlage außer Betrieb.


Wartung

Innerhalb der MSE Notstrom-Kit befinden sich keine zu
wartenden Teile.
Der Akkupack ist ein Verschleißteil mit einer Standzeit von
gewöhnlich zwei bis fünf Jahren.
Technische Änderungen behalten wir uns vor
