Anschlussmöglichkeiten An Der Regelungsleiterplatte - Cb-03 - REMEHA Quinta Ace 45 Installations- Und Bedienungsanleitung

5 Installation

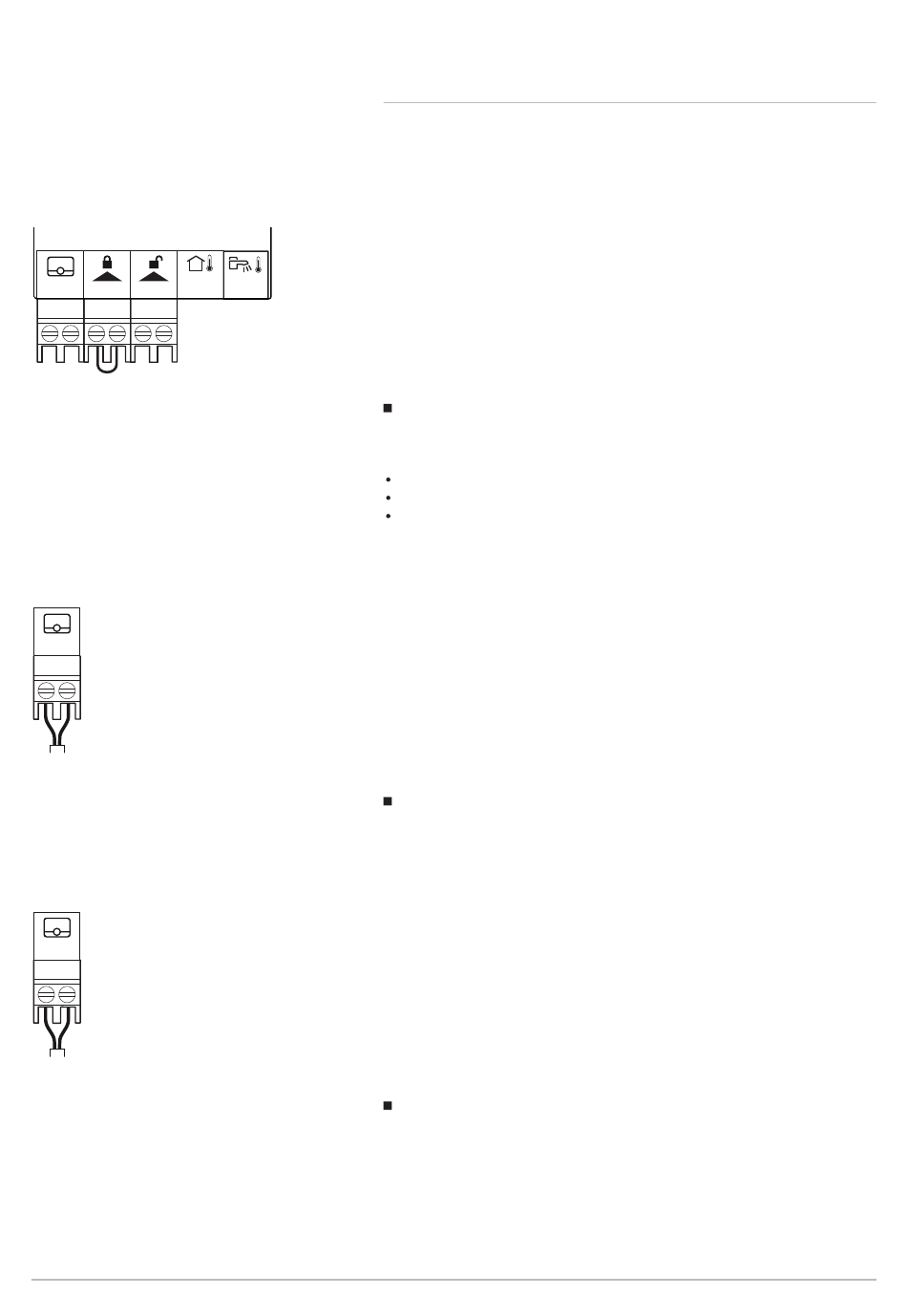

Abb.25 Stecker auf der
Anschlussleiterplatte
X03
Tout
R-Bus BL RL
Abb.26 Anschließen eines modulierenden
Raumgeräts
R-Bus
Tm
Abb.27 Anschluss des Ein/Aus-
Thermostaten
R-Bus
Tk
38
5.7.3
Der Kessel ist mit einer Anschlussleiterplatte versehen, an die
verschiedene Raumgeräte und Regelungen angeschlossen werden
können.
R-Bus Stecker für Raumgerät (Thermostat)
Tout Stecker für Außentemperaturfühler
Tdhw Stecker für Trinkwasserfühler
Tdhw
Wenn der Heizkessel mit der SCB-10 ausgestattet ist, müssen der
Außentemperaturfühler (Tout) und der Speicherfühler (Tdhw) an die
SCB-10 angeschlossen werden.
AD-3001367-01
Der Kessel ist standardmäßig mit einem R-Bus Anschluss statt eines OT-
Steckers versehen. Der R-Bus-Stecker unterstützt folgenden Typen:
R-Bus Raumgerät (z.B. eTwist)
OpenTherm Raumgerät (z. B. iSense)
Ein/Aus-Raumthermostat
Die Software erkennt, welcher Raumgerätetyp angeschlossen ist.
Tm Modulierendes Raumgerät
1. Wenn ein Raumgerät vorhanden ist: das Raumgerät in einem
2. Das zweiadrige Kabel des modulierenden Raumgerätes (Tm) an die
AD-3000968-02
Der Heizkessel ist für den Anschluss eines Ein/Aus-Raumthermostaten mit
2 Adern geeignet.
1. Den Thermostat in einem Referenzraum anbringen.
2. Das zweiadrige Kabel des Thermostaten (Tk) an die R-Bus-Klemmen
AD-3000969-02
Wenn ein Ein/Aus-Thermostat verwendet wird, können die Rohre und
Heizkörper in einem frostempfindlichen Raum mit einem
Frostschutzthermostat geschützt werden. Das Heizungsventil im
frostempfindlichen Raum muss geöffnet sein.
Anschlussmöglichkeiten an der Regelungsleiterplatte -
CB-03
BL Sperreingang
RL Freigabeeingang
Anschluss eines modulierenden Raumgerätes
Referenzraum installieren.
R-Bus-Klemmen der Klemmleiste anschließen. Es spielt keine Rolle,
welches Kabel an welche Kabelklemme angeschlossen wird.
Anschluss des Ein/Aus-Thermostaten
Tk Ein/Aus-Thermostat
der Klemmleiste anschließen. Es spielt keine Rolle, welches Kabel an
welche Kabelklemme angeschlossen wird.
Frostschutz in Verbindung mit einem Ein/Aus-Thermostat
