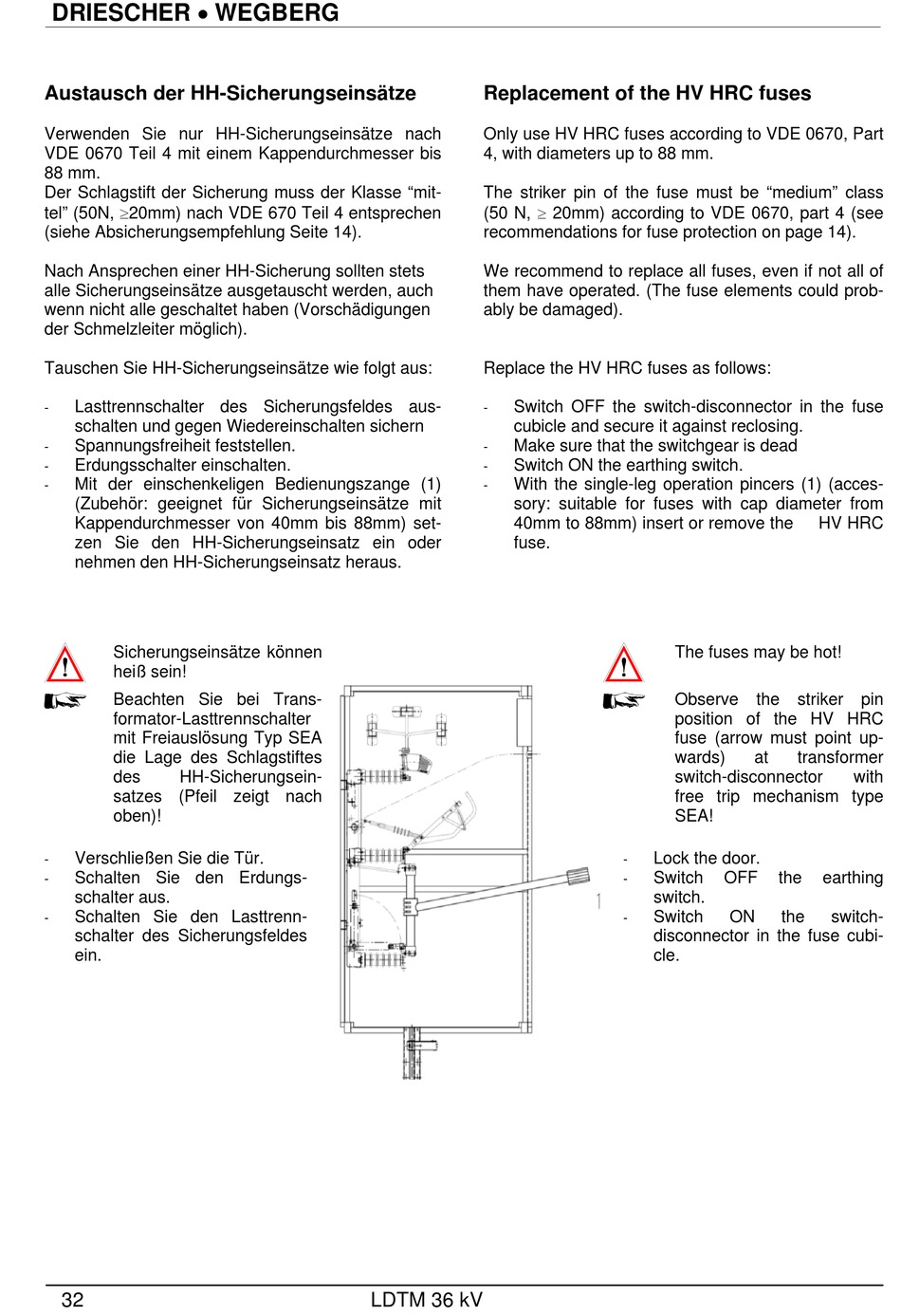

Austausch der HH-Sicherungseinsätze
Verwenden Sie nur HH-Sicherungseinsätze nach
VDE 0670 Teil 4 mit einem Kappendurchmesser bis
88 mm.
Der Schlagstift der Sicherung muss der Klasse "mit-
tel" (50N, 20mm) nach VDE 670 Teil 4 entsprechen
(siehe Absicherungsempfehlung Seite 14).
Nach Ansprechen einer HH-Sicherung sollten stets
alle Sicherungseinsätze ausgetauscht werden, auch
wenn nicht alle geschaltet haben (Vorschädigungen
der Schmelzleiter möglich).
Tauschen Sie HH-Sicherungseinsätze wie folgt aus:
Lasttrennschalter des Sicherungsfeldes aus-
-
schalten und gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen.
-
Erdungsschalter einschalten.
-
Mit der einschenkeligen Bedienungszange (1)
-
(Zubehör: geeignet für Sicherungseinsätze mit
Kappendurchmesser von 40mm bis 88mm) set-
zen Sie den HH-Sicherungseinsatz ein oder
nehmen den HH-Sicherungseinsatz heraus.
Sicherungseinsätze können
heiß sein!
Beachten Sie bei Trans-
formator-Lasttrennschalter
mit Freiauslösung Typ SEA
die Lage des Schlagstiftes
des
HH-Sicherungsein-
satzes (Pfeil zeigt nach
oben)!
Verschließen Sie die Tür.
-
Schalten Sie den Erdungs-
-
schalter aus.
Schalten Sie den Lasttrenn-
-
schalter des Sicherungsfeldes
ein.
32
Replacement of the HV HRC fuses
Only use HV HRC fuses according to VDE 0670, Part
4, with diameters up to 88 mm.
The striker pin of the fuse must be "medium" class
(50 N, 20mm) according to VDE 0670, part 4 (see
recommendations for fuse protection on page 14).
We recommend to replace all fuses, even if not all of
them have operated. (The fuse elements could prob-
ably be damaged).
Replace the HV HRC fuses as follows:
Switch OFF the switch-disconnector in the fuse
-
cubicle and secure it against reclosing.
Make sure that the switchgear is dead
-
Switch ON the earthing switch.
-
With the single-leg operation pincers (1) (acces-
-
sory: suitable for fuses with cap diameter from
40mm to 88mm) insert or remove the
fuse.
LDTM 36 kV
The fuses may be hot!
Observe the striker pin
position of the HV HRC
fuse (arrow must point up-
wards)
at
switch-disconnector
free trip mechanism type
SEA!
Lock the door.
-
Switch
OFF
the
-
switch.
Switch
ON
the
-
disconnector in the fuse cubi-
cle.
HV HRC
transformer
with
earthing
switch-
