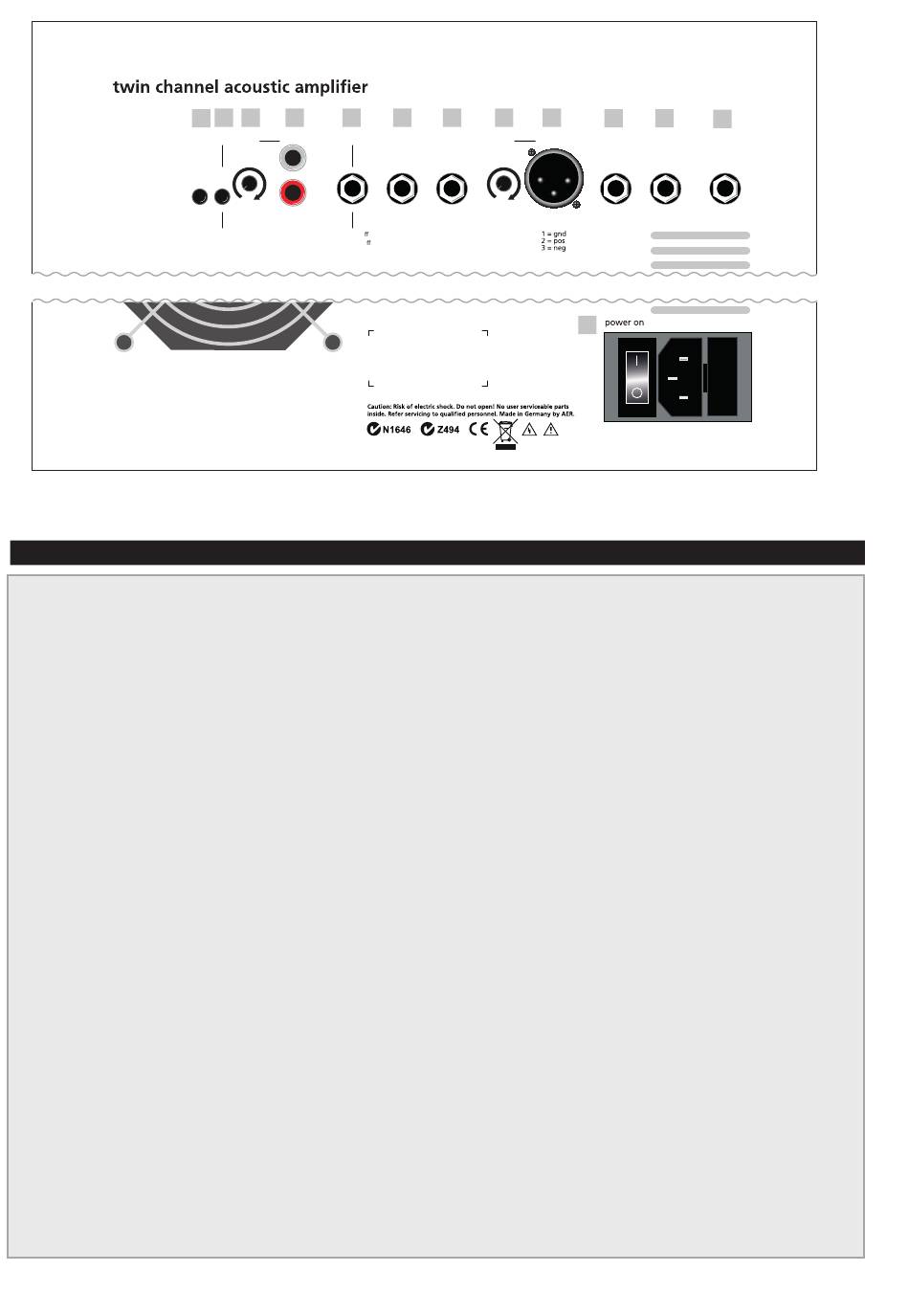

3.2 Rear side

1) gnd lift
Schalter für Signalmasse-Schutzleiter Tren-
CXL_IB_120731
nung zur Verhinderung von Brummschleifen,
Grundeinstellung: aus = nicht gedrückt.
2) 9 V (ch. 1)
Schaltet die 9-V-Phantomspeisung von
Kanal 1 ein (siehe 5.4).
3) level
Pegeleinsteller für aux in
4) aux in
Aux-Eingang, 3,5-mm-Klinkenbuchse.
Zusatzeingang für allgemeine Quellen mit
Line-Pegel, z.B. CD-Spieler
Verwendbar mit Mono- oder
Stereo-Klinkenstecker 3,5 mm
5) footswitch
Anschlußbuchse für einen Doppel-Fußschal
ter zum Ein- und Ausschalten des eingebau
ten bzw. externen Effekts.
Stereo-Klinkenbuchse, Belegung:
Tip = Schalter für den eingebauten Effekt
Ring = Schalter für den externen Effekt
(send / return)
6) tuner: Ausgang, vor master,
für ein Stimmgerät
9 V level aux in footswitch
The Acoustic People
L
R
phantom tip = int. e .
power ring = ext. e .
2 3
1 4 5
9 V level aux in footswitch
L
R
phantom tip = int. e .
power ring = ext. e .
tuner line out level DI-out
9
6 7 8
tuner line out level DI-out
7) line out
Vorverstärkerausgang hinter master
und Klangregelung, mit Effekten
8) level: DI-Signalpegel-Regler
9) DI-out
Symmetrischer XLR-Ausgang, vor master,
schaltbar mit oder ohne Effekte
10) send
Ausgang für einen externen, parallelen
Effektweg (siehe 5.2) in Verbindung mit
return
11) return
Eingang des externen, parallelen Effekt-
wegs.
Auch allein als Zusatzeingang verwendbar.
12) headphones
Kopfhörerausgang. Der Lautsprecher des
Verstärkers wird bei Verwendung dieser
Buchse abgeschaltet.
13) power on
Netzschalter (ein/aus), kombiniert mit
Gerätestecker (Typ IEC C14) und Fach für
Netzsicherung (siehe technische Daten).
send return headphones
11 12
10
send return headphones
13
