3. Bedienelemente und Anschlüsse
3
1 2 4
CXL_IF_120731

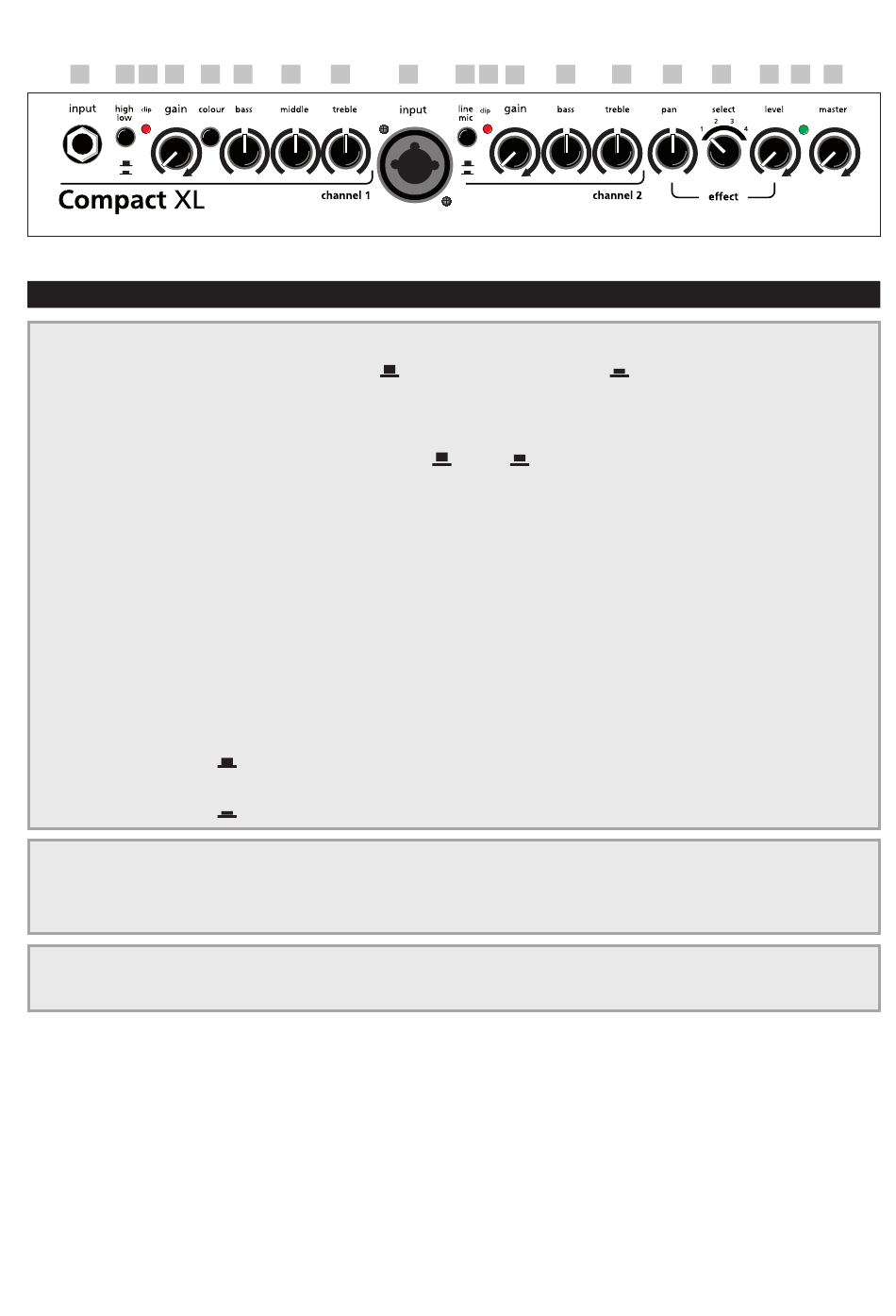

3.1 Frontseite

1) input (ch. 1)
2) high/low
3) clip
4) gain
5) colour
6) bass
7) middle
8) treble
9) input (ch. 2)
10) line/mic
11) pan
12) select
13) level
14) power
15) master
4
6 8
5 7
Eingang Kanal 1, Klinkenbuchse 6,35 mm, Instrumenten- oder Line-Eingang
Abschwächer, high
Übersteuerungsanzeige
Eingangspegel-Regler
Schalter Klangfarbenfilter
Basspegel-Regler
Mittenpegel-Regler
Höhenpegel-Regler
Eingang, Kanal 2, Kombibuchse für XLR oder Klinke (6,35 mm)
mit folgenden Anschlußmöglichkeiten:
• XLR-Stecker: Mikrofon, symmetrisch, mit 48 V Phantomspeisung
• Stereo-Klinkenstecker: Mikrofon, symmetrisch, ohne Phantomspeisung
• Mono-Klinkenstecker: Instrument, Line oder Mikrofon,
unsymmetrisch, ohne Phantomspeisung
Signalquellen-Wahlschalter der Kombibuchse:
= line (nur über Klinkenstecker) für Instrumente (Tonabnehmer)
und andere line-Quellen,
= mic (nur über XLR-Stecker) für Mikrofone
Effektverteilungs-Regler
Effektauswahlschalter
Pegel-Regler interner Effekt
Betriebszustandsanzeige
Gesamtpegel-Regler (Lautstärke)
9
10 3 4 6
= Abschwächer aus, low
= aus , = ein
11 12
8 13
= Abschwächer an
channels 1 + 2
mains & master
15
14
efx
