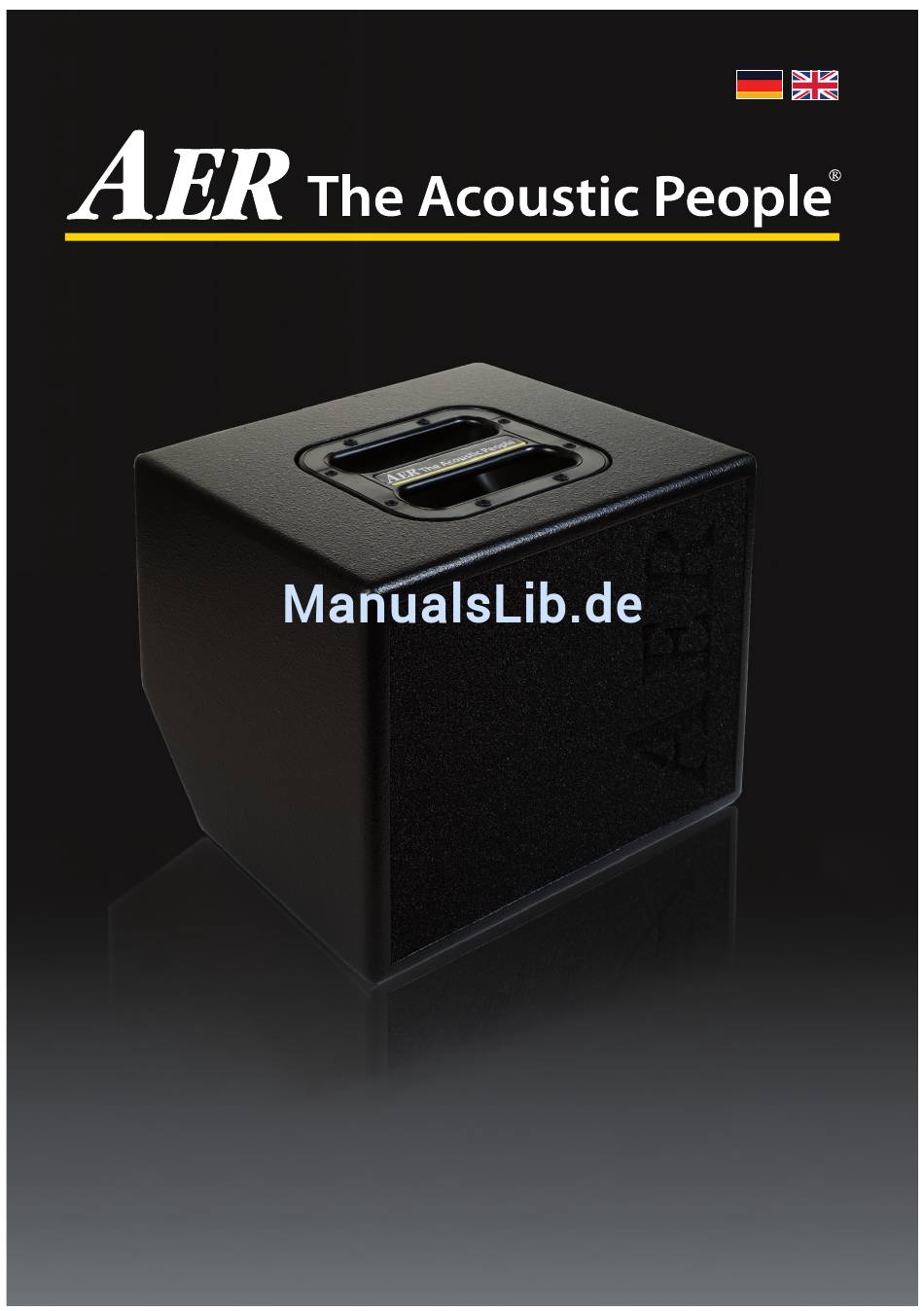

  • Seite 1 AG 8 Bedienungsanleitung, User Manual 6/2017...

  • Seite 2: Inhaltsverzeichnis

    1. Einleitung Willkommen bei AER Wir freuen uns, dass Sie sich für den AG 8 entschieden Alle AER-Verstärkersysteme sind dynamikkontrolliert, haben. das bedeutet für Sie Zuverlässigkeit und unverzerrte Wiedergabe auch bei hoher Lautstärke und das bei ver- Der AG 8 Active Monitor ist ein professioneller, blüffend kleinen Abmessungen und geringem Gewicht.

  • Seite 3: Sicherheitshinweise

    2. Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer und Stromschlag. Das Blitzsymbol im Das Ausrufezeichen im C AU T I O N gleichseitigen Dreieck gleichseitigen Dreieck RISK OF ELECTRIC SHOCK DO NOT OPEN soll den Benutzer vor un- soll den Benutzer auf AT T E N T I O N isolierter, gefährlicher Spannung...

  • Seite 4: Bedienungselemente Und Anschlüsse

    3. Bedienungselemente und Anschlüsse Push Push master treble bass line ground lift mic in line out line in link XLR = P48 aux in pre out power ground lift Schalter, der die Signalmasse vom Schutzleiter trennt. Geeignet als Abhilfe bei Brummschleifen. Sollte im Normalfall ausgeschaltet bleiben (nicht gedrückt).

  • Seite 5: Inbetriebnahme

    4. Inbetriebnahme 4.1 Anschließen und Einschalten • Mit den Eingangspegel-Reglern passen Sie unter- Prüfen Sie, ob die Netz- schiedliche Signalquellen an den AG 8 an, um die spannung vor Ort (z.B. 230 V in Europa, bestmögliche Tonwiedergabe zu erreichen. 120 V in den USA) •...

  • Seite 6: Phantomspeisung

    5.2 Phantomspeisung 48-V-Phantomspeisung am Mikrofoneingang Hinweis zur Benutzung von Phantom-Power Mikrofone, die eine 48-V-Phantomspeisung (P 48) erfordern, können über einen XLR-Stecker direkt an (Phantom-Power = Fernspeisung, hier: Span- mic in angeschlossen werden. nungsversorgung eines Audiogerätes durch die Bei Anschluß über Klinkenstecker ist die 48-V- angeschlossene Audiokabelverbindung).

  • Seite 7: Technische Daten

    6. Technische Daten line in Line-Eingang, symmetrisch oder unsymmetrisch Allgemeine Daten Kombibuchse XLR + Klinke ¼" (6,35 mm) Klirrgrad THD + N < 0,1% (6 W / 4 Ω) Nom. Eingangssp.: 500 mV (–6 dBV) Gemessen am Endstufenausgang Min. Eingangssp.: 200 mV (–14 dBV) Rauschen Grundrauschen (A-bewertet),...

  • Seite 8: Introduction

    Thank you for choosing the AG 8 All AER systems employ dynamic range control, which The AG 8 Active Monitor is a professional, compact, ensures reliability and low distortion even at high and powerful active monitor loudspeaker.

  • Seite 9: Important Safety Instructions

    2. Important Safety Instructions The following guidelines shall help minimize the risk of injury through fire or electric shock. The lightning flash with The exclamation point C AU T I O N the arrow head symbol within an equilateral RISK OF ELECTRIC SHOCK within an equilateral triangle is intended to DO NOT OPEN...

  • Seite 10: Controls And Connections

    • XLR connector: Balanced, without phantom power • mono jack connector: unbalanced, without phantom power • stereo jack connector: unbalanced, with 9 V phantom power on “ring” terminal of jack plug 17) power/ on/off Mains power switch. On/off switch of the AG83 Active Monitor. (not shown)

  • Seite 11: Starting Up

    4. Starting up 4.1 Cabling and switching on • The input level controls adapt the AG 8 Before connecting to different sources in order to get the best possible mains, please ensure reproduction. that your local mains voltage is suitable •...

  • Seite 12: Phantom Power

    48 V phantom power at microphone input General Note: Use of phantom power Microphones that require 48 V phantom power (P 48) can be connected directly to mic (Phantom power = remote supply, here: powering in by an XLR plug. an audio device via the connected audio line) Only suitable devices should be connected to an When connected by a jack plug, the 48 V...

  • Seite 13: Technical Specifications

    6. Technical specifications line in Balanced or unbalanced line input General Combo socket, XLR + jack ¼" (6.35 mm) distortion THD + N < 0.1% (6 W / 4 Ω) Nom. input voltage: 500 mV (–6 dBV) Measured at loudspeaker terminals Min.

  • Seite 14: Blockschaltbild

    7. Blockschaltbild/Block diagram...
  • Seite 16 Sales Sales Europe Africa, America, Asia, Oceania aer music gmbh AER The Acoustic People GmbH Haberstrasse 46 Bredenscheider Str. 119b D-42551 Velbert D-45527 Hattingen info@aer-music.de tachauch@aer-amps.com www.aer-music.de...
