Inbetriebnahme

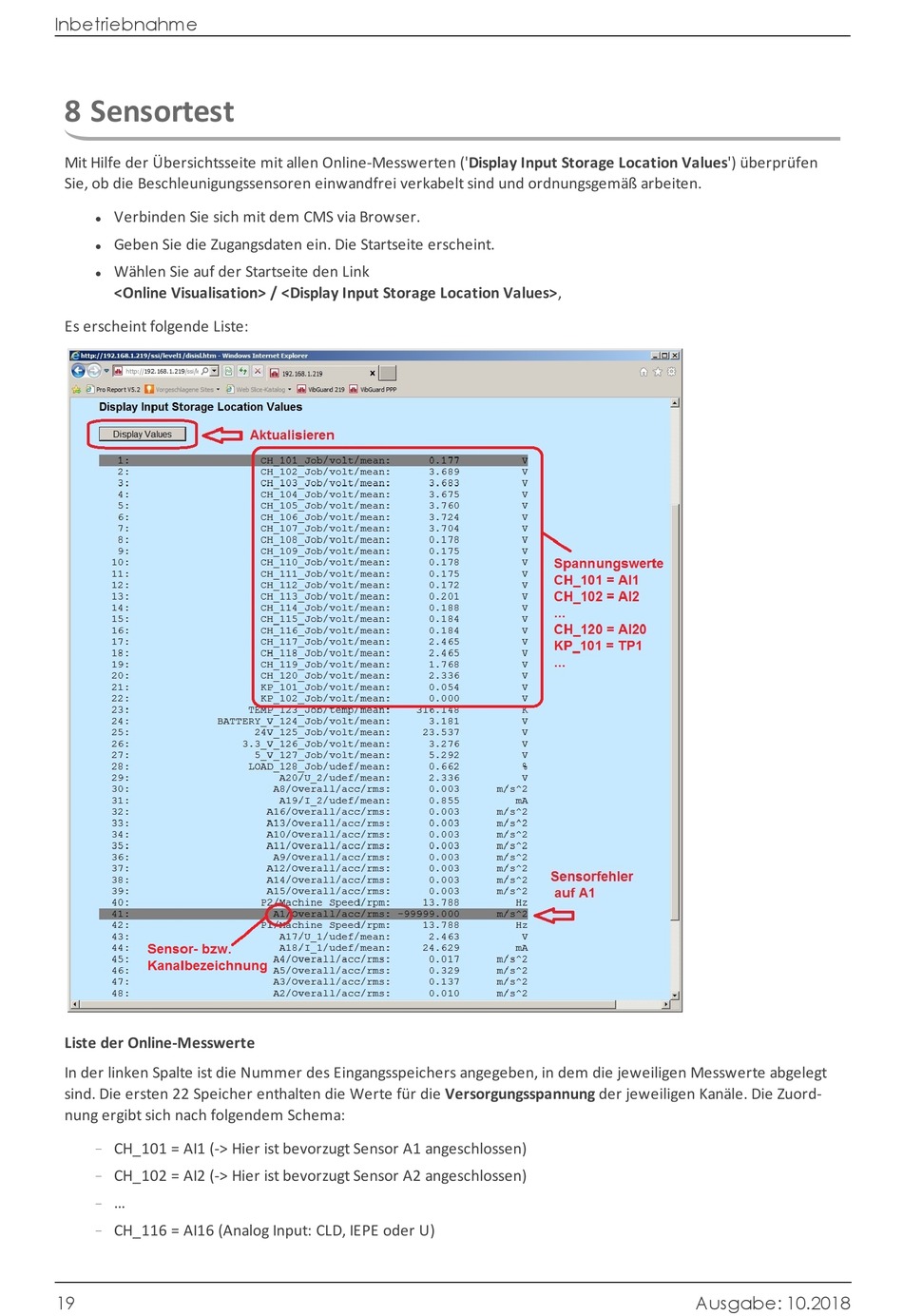

8 Sensortest
Mit Hilfe der Übersichtsseite mit allen Online-Messwerten ('Display Input Storage Location Values') überprüfen
Sie, ob die Beschleunigungssensoren einwandfrei verkabelt sind und ordnungsgemäß arbeiten.
Verbinden Sie sich mit dem CMS via Browser.
l
Geben Sie die Zugangsdaten ein. Die Startseite erscheint.
l
Wählen Sie auf der Startseite den Link
l
<Online Visualisation> / <Display Input Storage Location Values>,
Es erscheint folgende Liste:
Liste der Online-Messwerte
In der linken Spalte ist die Nummer des Eingangsspeichers angegeben, in dem die jeweiligen Messwerte abgelegt
sind. Die ersten 22 Speicher enthalten die Werte für die Versorgungsspannung der jeweiligen Kanäle. Die Zuord-
nung ergibt sich nach folgendem Schema:
CH_101 = AI1 (-> Hier ist bevorzugt Sensor A1 angeschlossen)
CH_102 = AI2 (-> Hier ist bevorzugt Sensor A2 angeschlossen)
...
CH_116 = AI16 (Analog Input: CLD, IEPE oder U)
19
