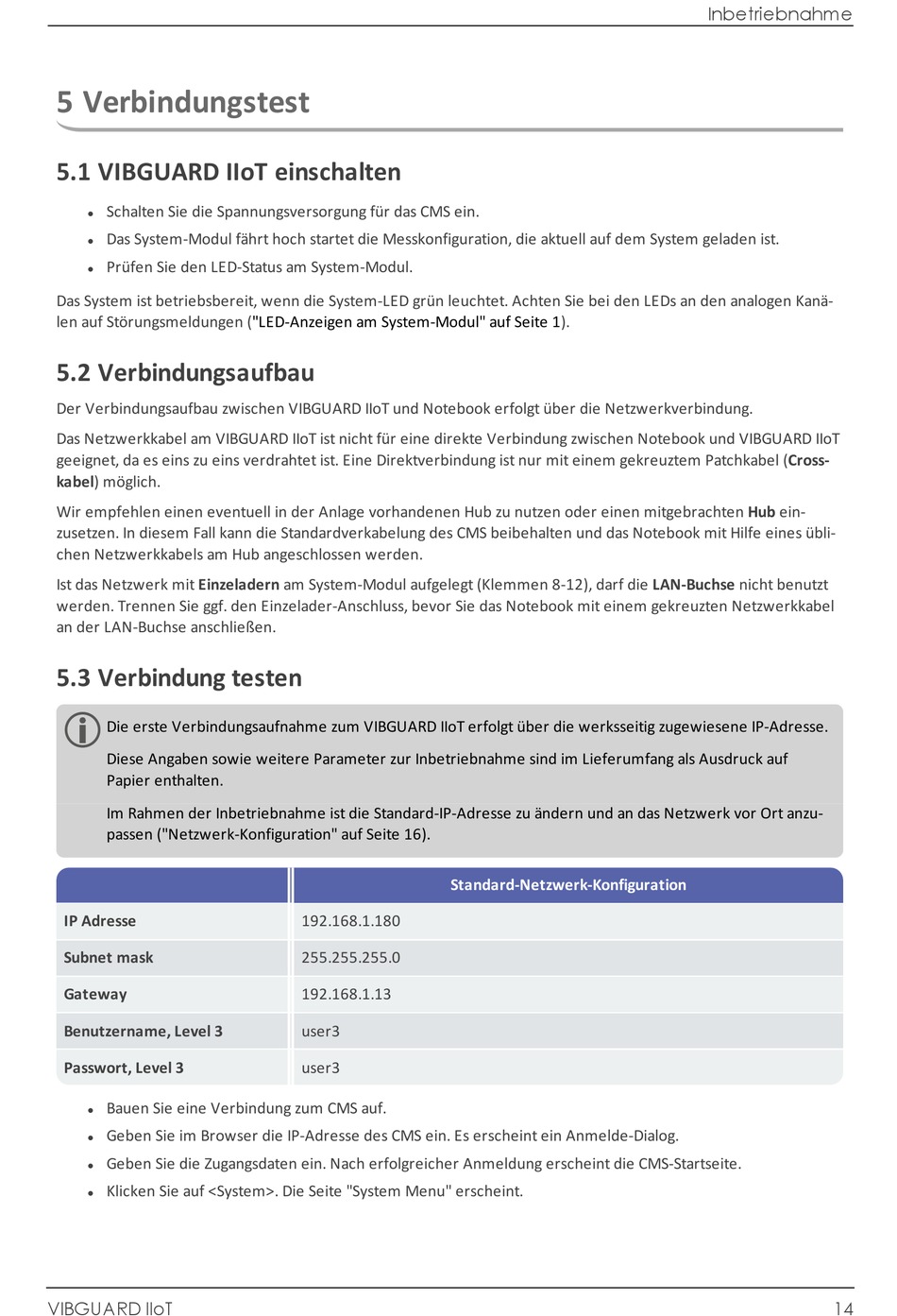

5 Verbindungstest
5.1 VIBGUARD IIoT einschalten
Schalten Sie die Spannungsversorgung für das CMS ein.
l
Das System-Modul fährt hoch startet die Messkonfiguration, die aktuell auf dem System geladen ist.
l
Prüfen Sie den LED-Status am System-Modul.
l
Das System ist betriebsbereit, wenn die System-LED grün leuchtet. Achten Sie bei den LEDs an den analogen Kanä-
len auf Störungsmeldungen
5.2 Verbindungsaufbau
Der Verbindungsaufbau zwischen VIBGUARD IIoT und Notebook erfolgt über die Netzwerkverbindung.
Das Netzwerkkabel am VIBGUARD IIoT ist nicht für eine direkte Verbindung zwischen Notebook und VIBGUARD IIoT
geeignet, da es eins zu eins verdrahtet ist. Eine Direktverbindung ist nur mit einem gekreuztem Patchkabel (Cross-
kabel) möglich.
Wir empfehlen einen eventuell in der Anlage vorhandenen Hub zu nutzen oder einen mitgebrachten Hub ein-
zusetzen. In diesem Fall kann die Standardverkabelung des CMS beibehalten und das Notebook mit Hilfe eines übli-
chen Netzwerkkabels am Hub angeschlossen werden.
Ist das Netzwerk mit Einzeladern am System-Modul aufgelegt (Klemmen 8-12), darf die LAN-Buchse nicht benutzt
werden. Trennen Sie ggf. den Einzelader-Anschluss, bevor Sie das Notebook mit einem gekreuzten Netzwerkkabel
an der LAN-Buchse anschließen.
5.3 Verbindung testen
Die erste Verbindungsaufnahme zum VIBGUARD IIoT erfolgt über die werksseitig zugewiesene IP-Adresse.
Diese Angaben sowie weitere Parameter zur Inbetriebnahme sind im Lieferumfang als Ausdruck auf
Papier enthalten.
Im Rahmen der Inbetriebnahme ist die Standard-IP-Adresse zu ändern und an das Netzwerk vor Ort anzu-
passen ("Netzwerk-Konfiguration" auf Seite 16).
IP Adresse
Subnet mask
Gateway
Benutzername, Level 3
Passwort, Level 3
Bauen Sie eine Verbindung zum CMS auf.
l
Geben Sie im Browser die IP-Adresse des CMS ein. Es erscheint ein Anmelde-Dialog.
l
Geben Sie die Zugangsdaten ein. Nach erfolgreicher Anmeldung erscheint die CMS-Startseite.
l
Klicken Sie auf <System>. Die Seite "System Menu" erscheint.
l
VIBGUARD IIoT
("LED-Anzeigen am System-Modul" auf Seite
192.168.1.180
255.255.255.0
192.168.1.13
user3
user3
1).
Standard-Netzwerk-Konfiguration
Inbetriebnahme
14
