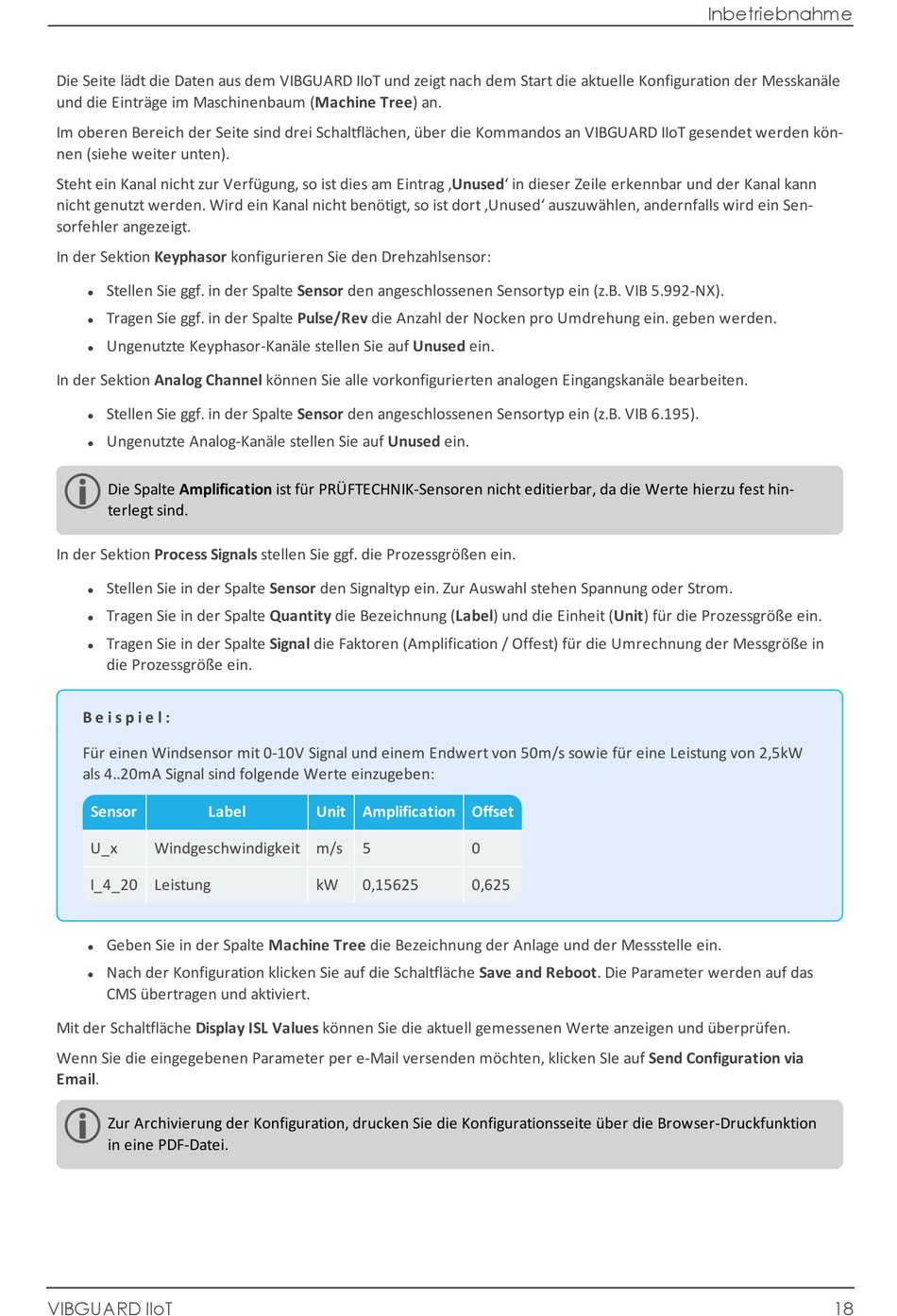

Die Seite lädt die Daten aus dem VIBGUARD IIoT und zeigt nach dem Start die aktuelle Konfiguration der Messkanäle
und die Einträge im Maschinenbaum (Machine Tree) an.
Im oberen Bereich der Seite sind drei Schaltflächen, über die Kommandos an VIBGUARD IIoT gesendet werden kön-
nen (siehe weiter unten).
Steht ein Kanal nicht zur Verfügung, so ist dies am Eintrag ‚Unused' in dieser Zeile erkennbar und der Kanal kann
nicht genutzt werden. Wird ein Kanal nicht benötigt, so ist dort ‚Unused' auszuwählen, andernfalls wird ein Sen-
sorfehler angezeigt.
In der Sektion Keyphasor konfigurieren Sie den Drehzahlsensor:
Stellen Sie ggf. in der Spalte Sensor den angeschlossenen Sensortyp ein (z.B. VIB 5.992-NX).
l
Tragen Sie ggf. in der Spalte Pulse/Rev die Anzahl der Nocken pro Umdrehung ein. geben werden.
l
Ungenutzte Keyphasor-Kanäle stellen Sie auf Unused ein.
l
In der Sektion Analog Channel können Sie alle vorkonfigurierten analogen Eingangskanäle bearbeiten.
Stellen Sie ggf. in der Spalte Sensor den angeschlossenen Sensortyp ein (z.B. VIB 6.195).
l
Ungenutzte Analog-Kanäle stellen Sie auf Unused ein.
l
Die Spalte Amplification ist für PRÜFTECHNIK-Sensoren nicht editierbar, da die Werte hierzu fest hin-
terlegt sind.
In der Sektion Process Signals stellen Sie ggf. die Prozessgrößen ein.
Stellen Sie in der Spalte Sensor den Signaltyp ein. Zur Auswahl stehen Spannung oder Strom.
l
Tragen Sie in der Spalte Quantity die Bezeichnung (Label) und die Einheit (Unit) für die Prozessgröße ein.
l
Tragen Sie in der Spalte Signal die Faktoren (Amplification / Offest) für die Umrechnung der Messgröße in
l
die Prozessgröße ein.
B e i s p i e l :
Für einen Windsensor mit 0-10V Signal und einem Endwert von 50m/s sowie für eine Leistung von 2,5kW
als 4..20mA Signal sind folgende Werte einzugeben:
Sensor
Label
U_x
Windgeschwindigkeit m/s
I_4_20 Leistung
Geben Sie in der Spalte Machine Tree die Bezeichnung der Anlage und der Messstelle ein.
l
Nach der Konfiguration klicken Sie auf die Schaltfläche Save and Reboot. Die Parameter werden auf das
l
CMS übertragen und aktiviert.
Mit der Schaltfläche Display ISL Values können Sie die aktuell gemessenen Werte anzeigen und überprüfen.
Wenn Sie die eingegebenen Parameter per e-Mail versenden möchten, klicken SIe auf Send Configuration via
Email.
Zur Archivierung der Konfiguration, drucken Sie die Konfigurationsseite über die Browser-Druckfunktion
in eine PDF-Datei.
VIBGUARD IIoT
Unit Amplification Offset
5
0
kW
0,15625
0,625
Inbetriebnahme
