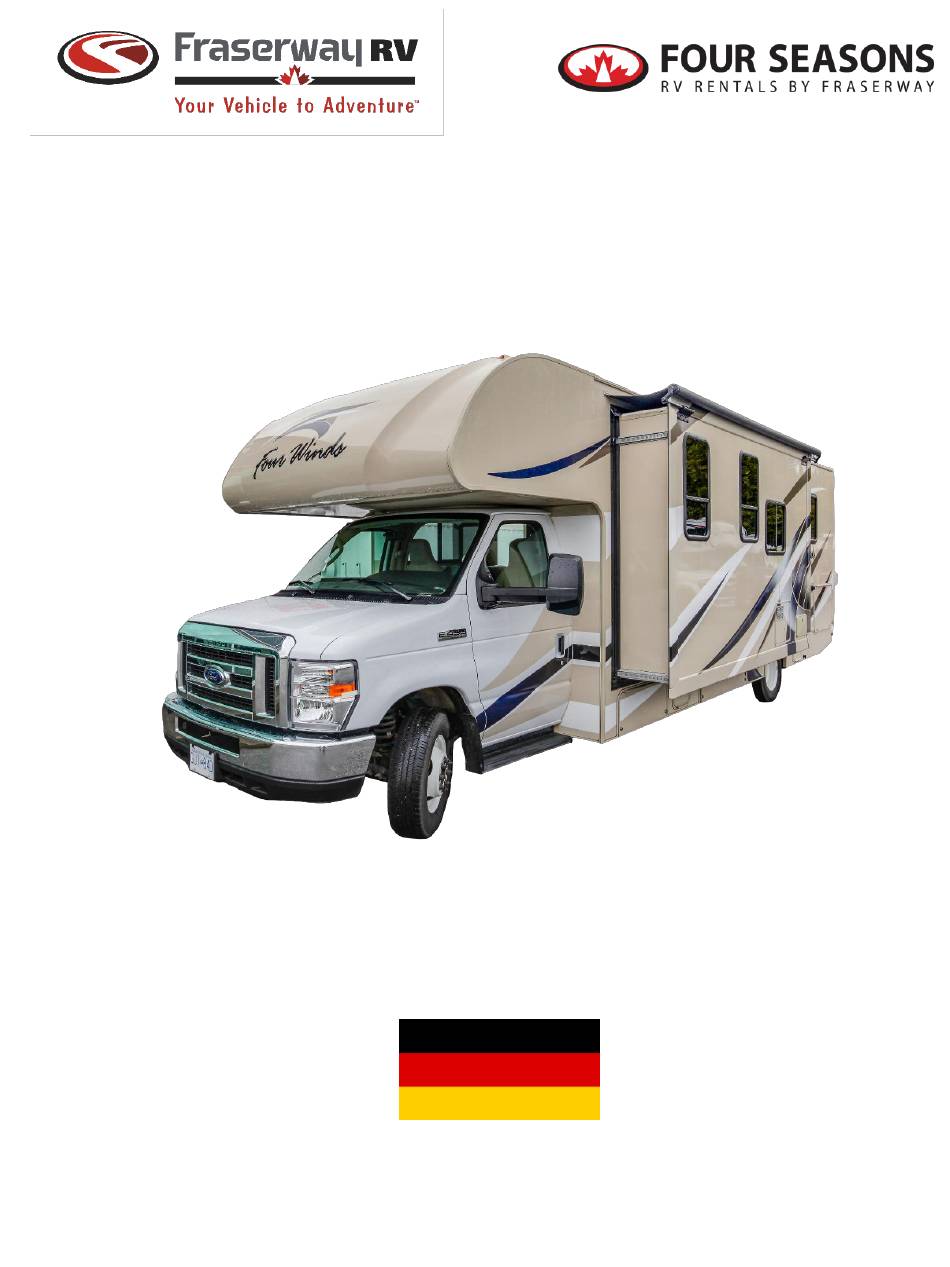

- Seite 1 RV Type: C-XLarge Gebrauchsanleitung DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
VERKEHRSREGELN UND –SCHILDER IN KANADA ................2 ..................................2 ERKEHRSREGELN ..................................4 ERKEHRSSCHILDER FAHRERKABINE ..........................5 ZÜ ..................................5 NDSCHLOSS ................................5 ATTERY OOST CHALTER ................................. 5 UTOMATIKGETRIEBE ....................................5 ..............................5 RUISE ONTROL TEMPOMAT ..................................6 ESTSTELLBREMSE ................................6 BEHEIZTE AUSSENSPIEGEL ............................ -
Seite 3: Verkehrsregeln Und -Schilder In Kanada
VERKEHRSREGELN UND –SCHILDER IN KANADA VERKEHRSREGELN ALKOHOL UND DROGEN Promillegrenzen sind je nach Provinz unterschiedlich. Unabhängig davon dürfen unsere Fahrzeuge zu Ihrer eigenen Sicherheit grundsätzlich nicht unter dem Einfluss von Alkohol, Drogen oder Medikamenten gefahren werden, die Ihre Fahrtüchtigkeit beeinträchtigen. AMPELN Ampeln befinden sich grundsätzlich hinter der Kreuzung. - Seite 4 • • Van Conversion Adventurer 4, Overlander • • Truck Camper C-Medium, C-Large, C-XLarge • • C-Small A-Class PARKEN Vorgaben variieren je nach Provinz. Generell darf nur in Fahrtrichtung geparkt warden. Innerhalb eines Bereichs von 5 Metern ist das Parken verboten an...
-
Seite 5: Verkehrsschilder
Sollten Sie in einen Unfall verwickelt werden, informieren Sie bitte unseren OnRoad-Service telefonisch, füllen den Unfallbericht aus, und machen Sie, wenn möglich, Bilder der Unfallstelle und des Schadens an Ihrem sowie anderen beteiligten Fahrzeugen. Die Polizei kommt nur bei Personen- und größeren Sachschäden. SCHULBUSSE Schulbusse sind gelb und signalisieren einen Stopp mittels roter Warnleuchten und/oder ausgeklapptem Stoppschild. -
Seite 6: Fahrerkabine
FAHRERKABINE Alle Fahrzeuge sind mit Automatikgetriebe, Servolenkung und Servobremsen ausgestattet. Der 6.8 Liter Triton V10-Motor leistet bis zu 305 PS. ZÜNDSCHLOSS Das Zündschloss verfügt über 5 verschiedene Schlüsselpositionen: POSITION A ermöglicht es, das elektrische System (Radio usw.) zu nutzen, ohne dass der Motor läuft oder die Zündung eingeschaltet ist. POSITION B schaltet den Motor ab und verriegelt das Lenkrad. -
Seite 7: Feststellbremse
FESTSTELLBREMSE ①Hebel zum Lösen der Feststellbremse (zum Lösen ziehen) ②Fusspedal der Feststellbremse ③Motorhauben-Entriegelungs (zum Öffnen der Motorhaube ziehen) BEHEIZTE AUSSENSPIEGEL Ihr Fahrzeug ist mit beheizbaren Seitenspiegeln ausgestattet. Der Schalter befindet sich an der ② Fahrertür (oberhalb der Spiegelsteuerung ). Bitte schalten Sie die Spiegelheizung nach dem ①... -
Seite 8: Reifen
ÖLWECHSELKONTROLLLEUCHTE ERSCHEINT Obwohl wir die vom Hersteller empfohlenen Ölwechsel-Intervalle (Benzin 12.000 KM) einhalten, kann es sein, dass während Ihrer Reise die Ölwechsel-Kontrollleuchte aufleuchtet. Diese kann nur von einer Vertrags- Werkstatt zurückgesetzt werden. Das bedeutet, dass sie keine ausschliessliche Aussagekraft bezüglich eines nötigen Ölwechsels besitzt. -
Seite 9: Fahrzeugdaten
FAHRZEUGDATEN Wohmobilklasse Klasse C – Four Winds / Chateau Karosserie Ford E 450 Motor V10 (Zehn Zylinder) Dachklimanalage Mikrowelle Nein Umluftofen Ofen Dreipunkt-Sicherheitsgurte im Essbereich Nein Badezimmerlüftung Fernseher Nein DVD-Spieler Nein Zwillingsbereifung hinten Generator Nein Slide-out seitlich Slide-out hinten Nein Schlafgelegenheiten Anschnallgurte Kraftstoffsorte... -
Seite 10: Aussenansicht
AUSSENANSICHT 1. Staufächer 9. Heizungsabluft – Vorsicht HEISS! 16. Aussensteckdose 2. Generator 10. Kabelfernsehanschluß 17. Schwarzwasserventil 3. Slide-out Modulfach 11. 110V Elektroanschluß mit Kabel* 18. Markise 4. Abwassersystem 12. Benzintank (regular unleaded gas, Octane 87) 19. Propantank 5. Heisswasserabluft – Vorsicht HEISS! 13. -
Seite 11: Sonnenmarkise
SONNENMARKISE Ihr Fahrzeug ist mit einer Markise ausgestattet. Markisen-Schalter und Markisen-Lichtschalter finden Sie ① ② in Türnähe. WICHTIG: Die Markise darf bei schlechtem Wetter und starkem Wind auf keinen Fall genutzt werden! Die Sonnenmarkise muss eingefahren werden, wenn Sie das Wohnmobil für einen längeren Zeitraum verlassen. Kontrollieren Sie vor dem Ausfahren der Markise, ob ausreichend Platz vorhanden ist. - Seite 12 SICHERUNGEN & SICHERUNGSKASTEN Die Sicherungen für den internen 12-Volt- bzw. 110-Volt- Stromkreis befinden sich im Sicherungskasten , den Sie im ① Schlafzimmer auf der Beifahrerseite (Rückwand des Badezimmers) finden. 12 VOLT-STECKSICHERUNGEN ② Die 12-Volt-Stecksicherungen dienen Innen- und Außenbeleuchtung, Heißwasserauf- bereiter, Wasserpumpe, Heizungslüftung, Badezimmerlüftung, Kühlschrank, und Markise als Schutzvorrichtung.
-
Seite 13: Generator
GENERATOR Das Wohnmobil ist mit einem integrierten Generator ausgestattet, der Ihr Fahrzeug mit 110-Volt-Strom versorgt, wenn es nicht an das Stromnetz des Campingplatzes angeschlossen ist. Außerdem werden die Batterien langsam aufgeladen. Der Generator wird aus dem Benzintank des Motors betrieben. Der Generator schaltet sich automatisch ab oder springt nicht an, sobald der Kraftstoffstand unter ¼... -
Seite 14: Propantank
FÜLLSTANDSANZEIGEN ③ Verwenden Sie diese Tasten, um den Füllstand der Tanks und Hausbatterien zu überprüfen. PROPANTANK Herd, Backofen, Warmwasserbereiter, Heizung und Kühlschrank werden mit Propan betrieben. Daher ist Ihr Fahrzeug mit einem Propantank ausgestattet, der sich unter dem Fahrzeug befindet. Füllstandsanzeige , Tankeinlass ③... -
Seite 15: Wassersystem
WASSERSYSTEM FRISCHWASSERTANK (POTABLE WATER/TANK FILL) Das Fahrzeug ist mit einem integrierten Frischwassertank ausgestattet. Genaue Angaben zum Fassungsver- mögen finden Sie im Kapitel „Fahrzeugdaten“. Der Wassertank muss regelmäßig von außen mit einem Wasser- schlauch nachgefüllt werden. Der Tankeinlass ist mit "Potable Water" oder "Tank Fill" gekennzeichnet Leeren Sie den Frischwassertank niemals vollständig, da dies die Wasserpumpe beschädigen ACHTUNG: kann. -
Seite 16: Toilette
HEISSWASSERBEREITER Ihr Wohnbereich ist mit einem Heißwasseraufbereiter ausgestattet, der Dusche, Wasch- und Spülbecken mit heißem Wasser versorgt. Sie können ihn sowohl mit Propangas (LP Gas), als auch mittels 110V betreiben. Der Heißwasseraufbereiter kann nicht manuell gefüllt werden. Er füllt sich automatisch mit kaltem Wasser aus dem Frischwassertank oder durch den Direktanschluss. -
Seite 17: Abwasser
ABWASSER Ihr Wohnmobil verfügt über zwei separate Abwassertanks. Der Grauwassertank (grey water tank) fängt das Abwasser von Spüle, Waschbecken und Dusche auf. Der Schwarzwassertank (black water tank) fängt das Abwasser der Toilette auf. Bitte sparen Sie beim Spülen der Toilette nicht mit Wasser, um ein Verstopfen des Tanks zu vermeiden! Angaben über die Kapazität der verschiedenen Tanks Ihres Fahrzeugs können Sie dem Kapitel „Fahrzeugdaten“... -
Seite 18: Esstisch/Bett Kombination
Lassen Sie Ihre Heizung NIEMALS über einen längeren Zeitraum OHNE Stromanschluss laufen. Wenn Ihr Fahrzeug nicht an ein 110V-Stromnetz angeschlossen ist, darf die Heizung nicht überlastet werden. Das Gebläse verbraucht sehr viel Strom und kann die Hausbatterien ACHTUNG: schnell entladen. Für Reparaturen aufgrund von Batterieüberladung haftet der Mieter! Wir haften nicht für den dadurch entstehenden Zeitverlust. -
Seite 19: Öffnen Sie Die Backofentür
Bedienelemente ① Glassabdeckung ③ Ofentür ⑤ Ofenkontrollknopf ② Elektoranzünder ④ Herd-Kontrollknöpfe ⑥ Ofenlicht Flammensymbol Brenner und Ofen können elektrisch oder per Feuerzeug/Streichholz angezündet werden. BRENNER Drehen Sie den entsprechenden Brennerknopf gegen den Uhrzeigersinn auf die Position des ④ Flammensymbols. Zünden Sie ein brennendes langes Streichholz oder ein Feuerzeug an und führen Sie es durch die Lücken im Rost in der Nähe der Brenneröffnungen. - Seite 20 Grill/Mikrowelle und Grillkombination Drücken Sie auf die Taste „Grill“, um die Grillfunktion auszuwählen. Auf der Anzeige erscheint „G-1“ und „Grill“ leuchtet auf. Durch erneutes Drücken können Sie auf „G-2“ oder „G-3“ schalten. Stellen Sie die gewünschte Dauer ein. Drücken Sie z. B. „1, 2, 5, 0“ für 12 Minuten und 50 Sekunden. Drücken Sie auf „Start/+30SEC.“, um den Vorgang zu starten.
-
Seite 21: Kühlschrank
Übersicht der voreingestellten Kochfunktionen Funktion Gewicht (Oz) Gewicht (g) Anzeige Funktion Gewicht (Oz) Gewicht (g) Anzeige 1.75 50 g 1.75 OZ 4.00 OZ ca. 115 g 4.00 OZ Frozen Vegetable 85 g 3.00 OZ 8.00 OZ ca. 225 g 8.00 OZ Popcorn (Gefrorenes Gemüse) 100 g... - Seite 22 Problem Ursache/Hilfe Kühlschrank funktioniert im Kein Strom vom Campingplatz. 110V-Betrieb nicht. Durchgebrannte Sicherung im Sicherungskasten. Kühlschrank funktioniert im - Propanetank leer oder Ventil ist verschlossen. Propan-Betrieb nicht. - Luft in der Leitung, nachdem der Propangastank nachgefüllt oder längere Zeit nicht benutzt wurde. Schalten Sie den Kühlschrank mehrmals aus und wieder ein.
-
Seite 23: Automatikmodus
NORCOLD N7X/N8X MODELLE Das Bedienfeld befindet sich zwischen Kühlschrank und Eisschrank. ① AN/AUS-Schalter ② Kontrollleuchte ③ Modus-Wählschalter ④ Automatikanzeige ⑤ 110V Anzeige ⑥ Propananzeige ⑦ Temperatwahl ⑧ Temperaturanzeige Automatik Modus Drücken Sie die EIN/AUS-Taste ① und lassen Sie sie wieder los, um den Kühlschrank einzuschalten. Wenn die Kontrollleuchte ②... -
Seite 24: Slide-Out
Problem Ursache/Hilfe POWER ON Symbol blinkt alle 5 Sek. 1 mal Problem mit der Kühlung. 2 mal Fehler in der elektronischen Steuerung. Dieses Problem kann nicht selbst gelöst werden. Bitte rufen Sie 4 mal Fehler in der elektronischen unseren OnRoad-Service an. Wir vereinbaren dann einen Termin Steuerung. - Seite 25 Problembehandlung: Slide-Out Problem Cause/Solution Slide-out bewegt sich - Hauptstromschalter ist aus. garnicht. - Hausbatterien sind zu schwach. - Zündschlüssel steckt (nicht bei Fahrzeug-Nr. 7000 oder höher, siehe unten!) - Schalthebel ist nicht in (P) Parkposition - Sicherung (30 Ampere) wurde ausgelöst. - Fremdkörper (z.
-
Seite 26: Sicherheitsausstattung
SICHERHEITSAUSSTATTUNG KOHLENMONOXID-ALARM/RAUCHMELDER Jedes Wohnmobil ist mit einem kombinierten Kohlenmonoxid-Alarm/Rauchmelder ausgestattet. Dieser Alarm ertönt bei zu hoher Kohlenmonoxid-Konzentration (CO) in der Luft. CO ist ein farbloses und geruchloses Gas, das zum Beispiel durch eine Fehlfunktion der Brennvorrichtung ausströmen kann. Quellen von Kohlenmonoxid können unter anderem offene Flammen (Herd, Backofen, Heizgeräte) sein. -
Seite 27: Fahrzeugrückgabe
Dieses Handbuch ist © 2021 Fraserway RV LP, und alle zugehörigen Marken, Logos und Modellnamen sind Eigentum von Adventurer Manufacturing LP und Fraserway RV LP, Inc. oder deren Lizenzgebern. Kein Teil dieses Handbuchs darf ohne die ausdrückliche Genehmigung von Fraserway RV LP, Inc.
