Par 64 Short Q4-18
Der Par 64 Short Q4-18 kann im Kontrollmodus mit einem Controller angesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.

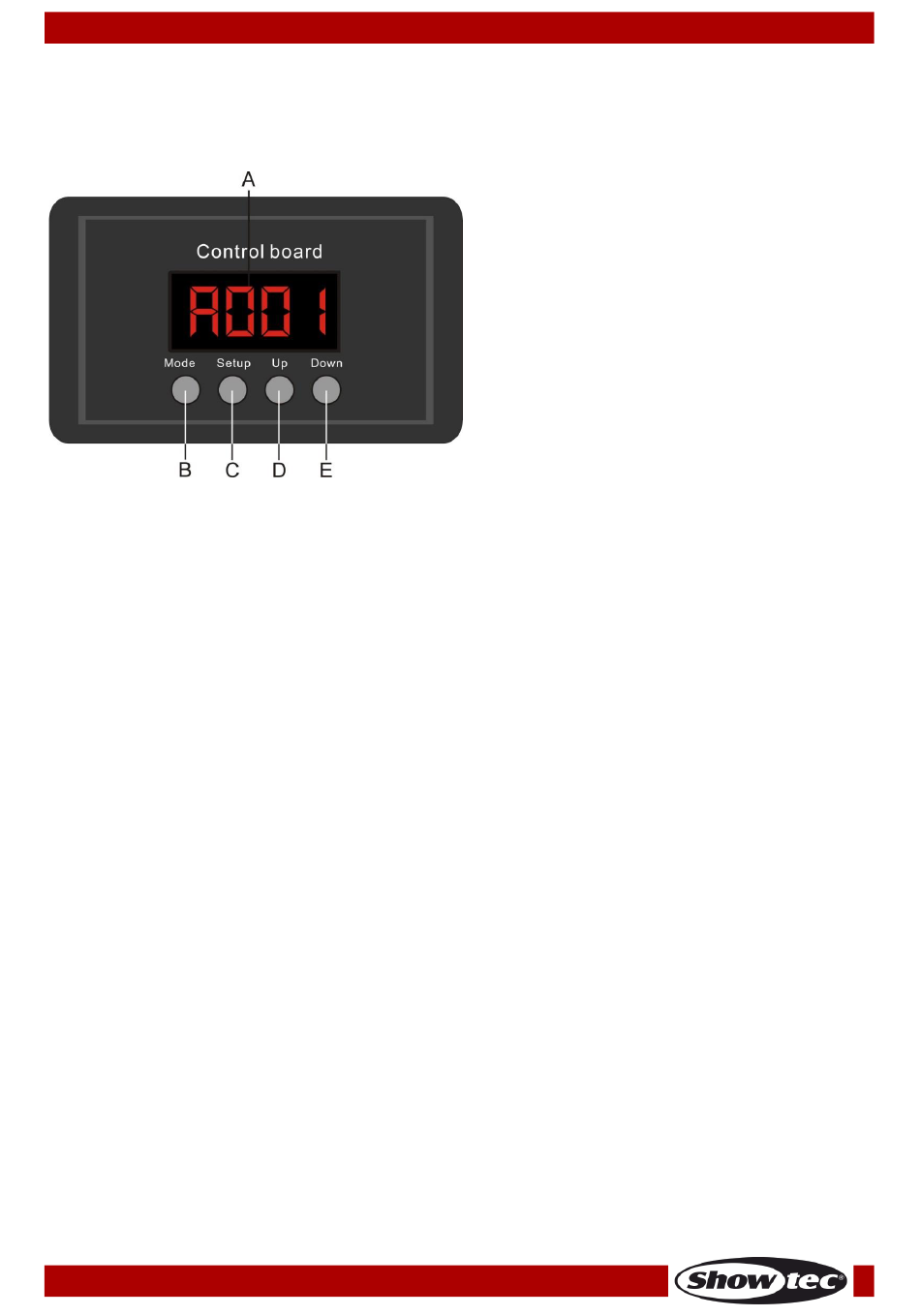

Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Par 64 vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 8 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere LED Pars verwenden.
Daher sollte die DMX-Adresse des ersten Par 64 1(001) sein; die DMX-Adresse des zweiten LED Par 64 sollte
1+8=9 (009) sein; die DMX-Adresse des dritten LED Par 64 sollte 9+8=17 (017) sein, etc. Stellen Sie sicher,
dass sich die Kanäle nicht überschneiden, damit jeder einzelne LED Par 64 korrekt gesteuert werden
kann.
Wenn zwei oder mehreren LED Pars ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung.
Steuerung:
Nachdem Sie allen Pars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Controller
ansteuern.
Hinweis: Beim Einschalten erkennt der LED Par 64 automatisch, ob er DMX 512-Daten empfängt. Die
„LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls das nicht der Fall ist, könnte eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 42468
A) LED-Display
B)
MODE-Taste
C) SETUP-Taste
D) UP-Taste
E)
DOWN-Taste
12
Abb. 05
