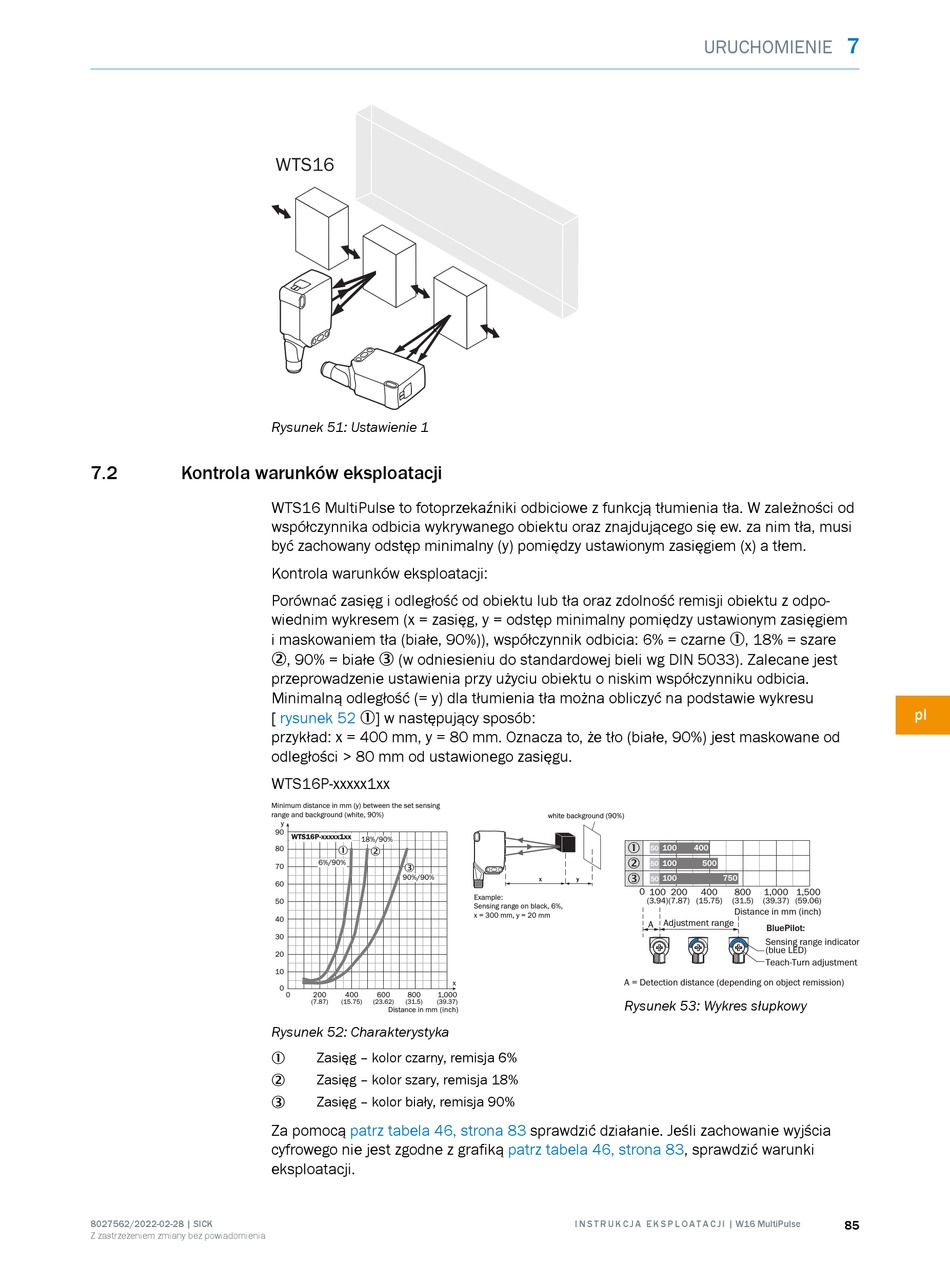

7.2 Kontrola warunków eksploatacji
8027562/2022-02-28 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
WTS16
Rysunek 51: Ustawienie 1
WTS16 MultiPulse to fotoprzekaźniki odbiciowe z funkcją tłumienia tła. W zależności od
współczynnika odbicia wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi
być zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), współczynnik odbicia: 6% = czarne 1, 18% = szare
2, 90% = białe 3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest
przeprowadzenie ustawienia przy użyciu obiektu o niskim współczynniku odbicia.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[ rysunek 52 1] w następujący sposób:
przykład: x = 400 mm, y = 80 mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 80 mm od ustawionego zasięgu.
WTS16P-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and background (white, 90%)
y
90
WTS16P-xxxxx1xx
18%/90%
1
80
2
6%/90%
3
70
90%/90%
60
50
40
30
20
10
0
0 200 400 600 800 1,000
(7.87) (15.75) (23.62) (31.5) (39.37)
Distance in mm (inch)
Rysunek 52: Charakterystyka
Zasięg – kolor czarny, remisja 6%
1
Zasięg – kolor szary, remisja 18%
2
Zasięg – kolor biały, remisja 90%
3
Za pomocą patrz tabela 46, strona 83
cyfrowego nie jest zgodne z grafiką
eksploatacji.
white background (90%)
1
2
3
x y
Example:
Sensing range on black, 6%,
x = 300 mm, y = 20 mm
A = Detection distance (depending on object remission)
x
Rysunek 53: Wykres słupkowy
sprawdzić działanie. Jeśli zachowanie wyjścia
patrz tabela 46, strona
I N S T R U K C J A E K S P L O A T A C J I | W16 MultiPulse
URUCHOMIENIE
100 400
50
100 500
50
100 750
50
0 100 200 400 800 1,000 1,500
(3.94) (7.87) (15.75) (31.5) (39.37) (59.06)
Distance in mm (inch)
Adjustment range
A
BluePilot:
Sensing range indicator
(blue LED)
Teach-Turn adjustment
83, sprawdzić warunki
