Seite 1 O P E R A T I N G I N S T R U C T I O N S WTL16 / WTS16...
Seite 2 B E T R I E B S A N L E I T U N G WTL16 / WTS16...
Seite 3: Hersteller
Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
Seite 4 Elektrische Installation............Zusatzfunktionen..............Inbetriebnahme............... Prozessdatenstruktur.............. Störungsbehebung..............Demontage und Entsorgung........... Wartung..................Technische Daten..............Anhang..................B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 5: Zu Diesem Dokument
BETRIEBSANLEITUNG Zu diesem Dokument Weiterführende Informationen Die Produktseite finden Sie unter der SICK Product ID unter: pid.sick.com/{P/N}. P/N entspricht der Artikelnummer des Produkts. Folgende Informationen sind produktabhängig verfügbar: • Datenblätter • Dieses Dokument in allen verfügbaren Sprachversionen • CAD-Daten und Maßzeichnungen •...
Seite 6: Allgemeine Sicherheitshinweise

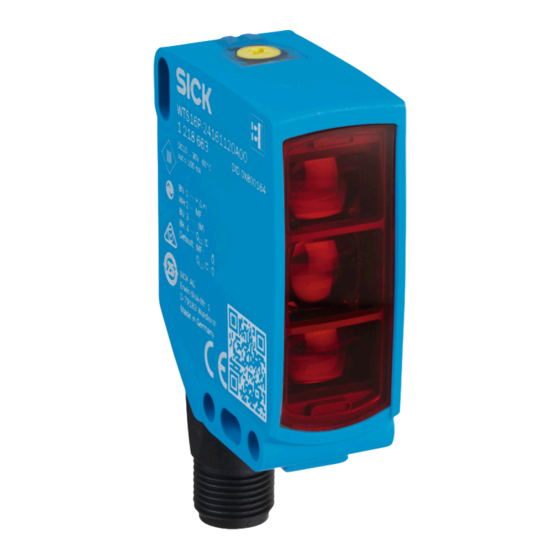

Die WTL16, WTS16 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sen‐ sor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. Produktbeschreibung Bedien- und Anzeigeelemente...
Seite 7: Siehe Abbildung
Grüne LED: Versorgungsspannung aktiv Drück-Dreh-Element: Einstellung der Zeitfunktionen Teach-Taste: Einstellung hell-/dunkelschaltend Montage Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten. Vorzugsrichtung des Objektes zum Sensor beachten, siehe Abbildung...
Seite 8 Test Test Test Test → L+ → L+ → M → M B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 9: Zusatzfunktionen
Verhält sich der Schaltaus‐ gang nicht gemäß der Grafik, Einsatzbedingungen prüfen. siehe "Störungsbehebung", Seite 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 10: Ausrichtung
Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und Hintergrund einzuhalten. B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 11 Abstand in mm BluePilot Empfohlener Schaltabstandsbereich für beste Performance Abbildung 3: Balkendiagramm WTS16P-xxxxx1xx, Rotlicht: 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 12: Wts16P-Xxxxx3Xx, Rotlicht
Abstand in mm BluePilot Empfohlener Schaltabstandsbereich für beste Performance Abbildung 5: Balkendiagramm WTS16P-xxxxx3xx, Rotlicht: B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 13: Wts16G-Xxxxx9Xx, Rotlicht
Abstand in mm BluePilot Empfohlener Schaltabstandsbereich für beste Performance Abbildung 7: Balkendiagramm WTS16G-xxxxx9xx, Rotlicht: 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 14: Einstellung Schaltabstand
Empfohlener Schaltabstandsbereich für beste Performance Einstellung Schaltabstand WTL16, WTS16x-xxxxxx2xAxx mit Drück-Dreh-Element: B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 15 Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich (Tabelle 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 16 (Tabelle 1...3 sec. Abbildung 12: WTL16, WTS16x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 17 Anzeige-LED während des Testlaufs nicht leuchtet, ist der Schaltabstand korrekt eingestellt. 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 18: Einstellung Zeitfunktionen
Input signal M = Manuell (spezifische Einstellung via IO-Link) 1 ms 30.000 ms B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 19: Einstellung Hell-/Dunkelschaltend
Funktion des Sensors nicht mehr gegeben ist. LED / Fehlerbild Ursache Maßnahme grüne LED blinkt IO-Link Kommunikation Keine 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 20: Demontage Und Entsorgung
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. Wartung Dieser SICK-Sensor ist wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • Reinigen der optischen Oberflächen und des Gehäuses •...
Seite 21: Technische Daten
< 50 mA < 50 mA Schutzklasse 16VDC...30VDC, ohne Last 10VDC...16VDC, ohne Last 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 22: Mechanische Daten
Mitte Optikachse Sender Mitte Optikachse Empfänger Befestigungsbohrung, Ø4,1 mm Anschluss Anzeige- und Einstellelemente B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 23: Lichtfleckgrößen
–12 Abstand in mm Empfohlener Schaltabstandsbereich für beste Performance Abbildung 21: WTS16P-xxxxx1xx 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 Irrtümer und Änderungen vorbehalten...
Seite 24 –12 Abstand in mm Empfohlener Schaltabstandsbereich für beste Performance Abbildung 22: WTS16G-xxxxx9xx B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
Seite 25: Anhang
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“). 8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16...
Seite 26 O P E R A T I N G I N S T R U C T I O N S WTL16 / WTS16...
Seite 27: Legal Information
This work is protected by copyright. Any rights derived from the copyright shall be reserved for SICK AG. Reproduction of this document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Any modi‐...
Seite 28 Disassembly and disposal............Maintenance................Technical data................Annex..................O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 29: About This Document
OPERATING INSTRUCTIONS About this document Further information You can find the product page under the Product ID at: pid.sick.com/{P/N}. P/N corresponds to the part number of the product. The following information is available depending on the product: • Data sheets •...
Seite 30: Safety Information
“sensor” in the following) for the optical, non-contact detection of objects, animals, and persons. If the product is used for any other purpose or modified in any way, any warranty claim against SICK AG shall become void. Product description Operating and status indicators...
Seite 31: Electrical Installation
Press-turn element: time function adjustment Teach pushbutton: adjustment of light/dark switching Mounting Mount the sensor using a suitable mounting bracket (see the SICK range of accesso‐ ries). Note the sensor’s maximum permissible tightening torque of < 1,3 Nm. Note the preferred direction of the object relative to the sensor,...
Seite 32 → L+ → L+ → M → M O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 33: Additional Functions
"Troubleshooting", page 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 34: Check The Application Conditions
(y) between the set sensing range (x) and the background is to be maintained. O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 35 Figure 3: Bar graph WTS16P-xxxxx1xx, red light: 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 36 Figure 5: Bar graph WTS16P-xxxxx3xx, red light: O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 37 Figure 7: Bar graph WTS16G-xxxxx9xx, red light: 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 38 Sensing range setting WTL16, WTS16x-xxxxxx2xAxx with Teach-Turn adjustment: O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 39 (table 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 40 Figure 12: WTL16, WTS16x-xxxxxx3xAxx, adjusting the sensing range with teach-in button O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 41 LED indicator does not light up during the test run, the sensing range is set correctly. 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16...
Seite 42: Input Signal
M = Manual (specific setting via IO-Link) 1 ms 30.000 ms O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 43: Process Data Structure
The Troubleshooting table indicates measures to be taken if the sensor stops working. 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16...
Seite 44: Disassembly And Disposal
This symbol on the product, its package or in this document, indicates that a product is subject to these regulations. Maintenance This SICK sensor is maintenance-free. We do, however, recommend that the following activities are undertaken regularly: • Clean the optical interfaces and housing •...
Seite 45: Technical Data
16 VDC to 30 VDC, without load 10 VDC to 16 VDC, without load 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 46: Mechanical Data
Fixing hole, Ø4.1 mm Connection Display and setting elements O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 47 Recommended sensing range for the best performance Figure 21: WTS16P-xxxxx1xx 8020347.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 Subject to change without notice...
Seite 48 Recommended sensing range for the best performance O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Subject to change without notice...
Seite 49 You can obtain declarations of conformity, certificates, and the current operating instructions for the product at www.sick.com. To do so, enter the product part number in the search field (part number: see the entry in the “P/N” or “Ident. no.” field on the type label).
Seite 50 I N S T R U C C I O N E S D E U S O WTL16 / WTS16...
Seite 51: Información Legal
Información legal Este documento está protegido por la legislación sobre la propiedad intelectual. Los derechos derivados de ello son propiedad de SICK AG. Únicamente se permite la reproducción total o parcial de este documento dentro de los límites establecidos por las disposiciones legales sobre propiedad intelectual.
Seite 52 Resolución de problemas............Desmontaje y eliminación............Mantenimiento................. Datos técnicos................. Anexo..................I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 53 INSTRUCCIONES DE USO Acerca de este documento Información más detallada Podrá encontrar la página del producto bajo el Product ID en: pid.sick.com/{P/N}. P/N corresponde a la referencia del producto. En función del producto está disponible la siguiente información: • Hojas de datos •...
Seite 54: Indicaciones Generales De Seguridad
“sensor” en adelante) para la detección óptica y sin contacto de objetos, anima‐ les y personas. Si el producto se utiliza con algún otro propósito o se modifica de cualquier manera, todas las reclamaciones de garantía que se presenten a SICK AG quedarán invalidadas.
Seite 55: Instalación Eléctrica
Test = entrada de prueba = 10 ... 30 V DC 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 Sujeto a cambio sin previo aviso...
Seite 56 802270 www.sic defecto: k.com 802270 I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 57: Funciones Adicionales
Causas posibles: el sensor está sucio o desajustado. En buen estado: LOW (0), si está muy sucio: HIGH (1). 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16...
Seite 58: Puesta En Marcha
13 figura I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 59 > 15 mm por la distancia de conmutación ajustada. WTL16P-xxxxx1xx, luz roja: 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16...
Seite 60 Recommended sensing range for the best performance Figura 3: Gráfico de barras WTS16P-xxxxx1xx, luz roja: I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 61 Recommended sensing range for the best performance Figura 5: Gráfico de barras WTS16P-xxxxx3xx, luz roja: 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 Sujeto a cambio sin previo aviso...
Seite 62 Recommended sensing range for the best performance Figura 7: Gráfico de barras WTS16G-xxxxx9xx, luz roja: I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 63 Rango recomendado de distancia de conmutación para un mejor rendimiento 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 Sujeto a cambio sin previo aviso...
Seite 64 Al hacerlo, el fondo se suprime, y la salida conmutada cambia (tabla I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 65 Al hacerlo, el fondo se suprime, y la salida conmutada cambia (tabla 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16...
Seite 66 Figura 13: Ajuste de la distancia de conmutación para WTS16 I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 67 Figura 16: Ajuste de la distancia de conmutación para WTS16 Ajuste de las funciones de temporización 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16...
Seite 68: Input Signal
Manual (ajuste específico vía IO-Link) Estructura de los datos de proceso WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx: I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 69: Resolución De Problemas
8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 Sujeto a cambio sin previo aviso...
Seite 70: Desmontaje Y Eliminación
La presencia de este símbolo en el producto, el material de emba‐ laje o este documento indica que el producto está sujeto a esta reglamentación. Mantenimiento Este sensor SICK no precisa mantenimiento. A intervalos regulares, recomendamos • Limpie las interfaces ópticas y la carcasa •...
Seite 71 Con una relación claro/oscuro de 1:1 en modo de conmutación. Posibilidad de valores diferentes en el modo IO-Link. 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16...
Seite 72: Dibujos Acotados
Orificio de fijación, Ø 4,1 mm Conexión Elementos de control y de ajuste I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 73 Recommended sensing range for the best performance Figura 22: WTS16G-xxxxx9xx 8020347.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 Sujeto a cambio sin previo aviso...
Seite 74 (referencia: véase en la placa de características el campo “P/N” o “Ident. no.”). I N S T R U C C I O N E S D E U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
Seite 75 I N S T R U C T I O N S D ' U T I L I S A T I O N WTL16 / WTS16...
Seite 76 Cet ouvrage est protégé par les droits d'auteur. Les droits établis restent dévolus à la société SICK AG. La reproduction de l'ouvrage, même partielle, n'est autorisée que dans le cadre légal prévu par la loi sur les droits d'auteur. Toute modification, tout abrègement ou toute traduction de l'ouvrage est interdit sans l'accord écrit exprès de la...
Seite 77 Caractéristiques techniques........... Annexe..................8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 Sujet à modification sans préavis...
Seite 78: Informations Supplémentaires
INSTRUCTIONS D'UTILISATION À propos de ce document Informations supplémentaires Vous trouverez la page produit sous l’identifiant produit : pid.sick.com/{P/N}. P/N correspond à la référence du produit. Les informations suivantes sont disponibles en fonction du problème : • Fiches techniques • Cette publication est disponible dans toutes les langues •...
Seite 79: Consignes Générales De Sécurité
(appelé ci-dessous « capteur ») qui est utilisé pour la détection d’objets optique d’objets, d’animaux et de personnes sans contact. La garantie offerte par la société SICK AG sera caduque si l’appareil est utilisé pour un autre usage, s’il est modifié de quelque manière que ce soit.
Seite 80: Installation Électrique
: 10 ... 30 V DC I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 81 → M → M 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 Sujet à modification sans préavis...
Seite 82: Fonctions Supplémentaires
I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 83: Vérification Des Conditions D'utilisation
(x) réglée et l’arrière-plan. 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16...
Seite 84 Illustration 3: Diagramme à barres I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 85 Illustration 5: Diagramme à barres WTS16P-xxxxx3xx, lumière rouge : 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16...
Seite 86 WTS16G-xxxxx9xx, lumière rouge : I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 87 Plage de distance de commutation recommandée pour la meilleure performance 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16...
Seite 88 élimine l’arrière-plan et modifie la sortie de commutation (tableau I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 89 (tableau 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 Sujet à modification sans préavis...
Seite 90 Illustration 13: Réglage distance de commutation WTS16 I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 91 Illustration 16: Réglage distance de commutation WTS16 Réglage des fonctions temporelles 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16...
Seite 92: Input Signal
Structure de données de process WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx : I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 93: Élimination Des Défauts
8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 Sujet à modification sans préavis...
Seite 94: Démontage Et Mise Au Rebut
Ce symbole sur le produit, son emballage ou dans ce document indique qu’un produit est soumis à ces régulations. Maintenance Ce capteur SICK ne nécessite aucune maintenance. Nous vous recommandons de procéder régulièrement • Nettoyer les interfaces optiques et le boîtier •...
Seite 95 Pour un rapport clair/sombre de 1:1 en mode de commutation. Valeurs différentes possibles en mode IO-Link. 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16...
Seite 96: Données Mécaniques
Éléments d’affichage et de réglage I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
Seite 97 Illustration 22: WTS16G-xxxxx9xx 8020347.1GI9/2022-07-13 | SICK I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16 Sujet à modification sans préavis...
Seite 98 Conformités et certificats Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions actuelle du produit sur www.sick.com. Pour cela, saisir la référence du produit dans le champ de recherche (référence : voir le numéro de la plaque signalétique dans le champ « P/N »...
Seite 99 I S T R U Z I O N I P E R L ' U S O WTL16 / WTS16...
Seite 100 Questo manuale è protetto dai diritti d'autore. I diritti che ne conseguono rimangono alla ditta SICK. Il manuale o parti di esso possono essere fotocopiati esclusivamente entro i limiti previsti dalle disposizioni di legge in materia di diritti d’autore. Non è...
Seite 101 Smontaggio e smaltimento............. 117 Manutenzione................118 Dati tecnici................118 Appendice................122 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 102: In Merito Al Documento In Oggetto
ISTRUZIONI PER L'USO In merito al documento in oggetto Ulteriori informazioni La pagina dei prodotti è riportata in Product ID: pid.sick.com/{P/N}. P/N corrisponde al cod. articolo del prodotto. Le informazioni seguenti sono disponibili in funzione del prodotto: • Schede tecniche •...
Seite 103: Avvertenze Di Sicurezza Generali
In caso di utilizzo del prodotto per scopi diversi da quello previsto e in caso di modifiche apportate allo stesso, decade qualsiasi rivendicazione di garanzia nei confronti di SICK AG. Descrizione del prodotto Elementi di comando e di visualizzazione...
Seite 104: Installazione Elettrica
Test = entrata di prova : 10 ... 30 V DC I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 105 Test → L+ → L+ → M → M 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 106: Funzioni Supplementari
"Eliminazione difetti", pagina 117. I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 107: Controllare Le Condizioni D'impiego
(y) tra la distanza di lavoro impostata (x) e lo sfondo. 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16...
Seite 108 Recommended sensing range for the best performance Figura 3: Diagramma a barre I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 109 Recommended sensing range for the best performance Figura 5: Diagramma a barre WTS16P-xxxxx3xx, luce rossa: 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 110 Recommended sensing range for the best performance Figura 7: Diagramma a barre WTS16G-xxxxx9xx, luce rossa: I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 111 Regolazione a pressione-rotazione Intervallo di distanza di lavoro raccomandato per massime prestazioni 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 112 (tabella I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 113 (tabella 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 114 1...3 sec. Figura 13: Impostazione distanza di lavoro WTS16 I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 115 Figura 16: Impostazione distanza di lavoro WTS16 Regolazione funzioni temporali 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 116: Input Signal
(impostazione specifica tramite IO-Link) Struttura dati di processo WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx: I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 117: Eliminazione Difetti
Nell’ambito dello smaltimento si dovrebbe provvedere al riciclo dei materiali (in particolare dei metalli nobili). 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16...
Seite 118: Dati Tecnici
Questo simbolo presente sul prodotto, nella sua confezione o nel presente documento, indica che un prodotto è soggetto a tali regolamentazioni. Manutenzione Questo sensore SICK non richiede manutenzione. A intervalli regolari si consiglia di • Pulizia di interfacce ottiche e custodia •...
Seite 119: Caratteristiche
Con rapporto chiaro/scuro 1:1 in modalità di commutazione. Possibilità di valori diversi in modalità IO-Link 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16...
Seite 120: Dati Meccanici
Foro di fissaggio, Ø 4,1 mm Collegamento Elementi di comando e imposta‐ zione I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 121 Recommended sensing range for the best performance Figura 22: WTS16G-xxxxx9xx 8020347.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 Contenuti soggetti a modifiche senza preavviso...
Seite 122 (per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo “P/N” oppure “Ident. no.”). I S T R U Z I O N I P E R L ' U S O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
Seite 123 操作方法 WTL16 / WTS16...
Seite 124 WTL16, WTS16 メーカー SICK AG Erwin-Sick-Str.1 79183 Waldkirch Germany 法律情報本書は著作権によって保護されています。著作権に由来するいかなる権利も SICK AG が保有しています。本書および本書の一部の複製は、著作権法の法的規定の範囲内でのみ許可されます。本書の内容を変更、削除または翻訳することは、SICK AG の書面による明確な同意がない限り禁じられています。本書に記載されている商標は、それぞれの所有者の所有です。 © SICK AG. 無断複写・複製・転載を禁ず。オリジナルドキュメントこのドキュメントは SICK AG のオリジナルドキュメントです。 2006/42/EC SAFETY 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 125: Inhaltsverzeichnis
操作方法目次本文書について..............126 安全情報................. 126 製品説明................. 127 取り付け................. 128 電気的設置................128 追加機能................. 130 コミッショニング..............131 プロセスデータ構造............. 140 トラブルシューティング............. 140 分解および廃棄..............141 メンテナンス................. 141 テクニカルデータ..............142 付録..................145 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 126: 本文書について
• ソフトウェア • アクセサリ記号および文書表記警告およびその他の注記危険回避しなければ死や重傷につながる差し迫った危険な状況を示します。警告回避しなければ死や重傷につながる可能性のある危険な状況を示します。注意回避しなければ中程度の負傷や軽傷につながる可能性のある危険な状況を示します。通知回避しなければ物的損傷につながる可能性のある危険な状況を示します。メモ便利なヒントや推奨事項、ならびに効率的で障害のない動作を得るために必要な情報を強調しています。操作の説明矢印は操作説明を示しています。操作説明の順序は番号付けられています。番号付けられた操作説明では、指定された順序を遵守してください。 ✓ チェックマークは、操作ガイドの結果を示しています。安全情報一般的な安全上の注意事項製品の接続、取り付けおよび設定は、資格を有する専門作業員のみが行うことができます。操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 127: 製品説明
100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 用途 WTL16, WTS16 はリフレクタ形光電センサ（以下「センサ」）で、物体、動物または人などを光学的技術により非接触で検出するための装置です。本製品が他の目的に使用されたり、何らかの方法で改造された場合、 SICK AG に対するいかなる保証要求も無効になります。製品説明操作/表示要素 WTL16, WTS16x-xxxxxx10 WTL16, WTS16x-xxxxxx11...
Seite 128: 取り付け
操作方法取り付けセンサを適切な取付ブラケットに取り付けます (SICK 付属品カタログを参照)。センサの締付トルクの最大許容値< 1,3 Nm を遵守してください。センサに対して対象物が検出可能な方向にあることを確認してください: 参照図図図 19 (WTS16 のみに該当)。電気的設置センサの接続は無電圧状態で行う必要があります。接続タイプに応じて以下の情報を遵守してください: – コネクタ接続: ピン割り当てに注意。 – ケーブル: 芯線色すべての電気的接続部を接続してから供給電圧を印加、あるいは電源を入れてください。配線図に関する説明: アラーム = アラーム出力ヘルス = アラーム出力 MF (ピン 2 設定) = 外部入力、ティーチイン、スイッチング信号...
Seite 129 ュプル茶 + (L+) 白 Alarm ヘルス Alarm ヘルス青 - (M) 黒 Test Test Test Test → L+ → L+ → M → M 表 4: プッシュプル、PNP、NPN 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 130: 追加機能
表 5: テスト Test → M Test → L+ + (L+) + (L+) Test Test – (M) – (M) + (L+) + (L+) Test Test – (M) – (M) 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 131: コミッショニング
2、90% = 白色 3 (DIN 5033 に準拠した白)。当社では、拡散反射が低い対象物を使用して設定を行うことを推奨しています。背景抑制用の最小間隔 (= y) は、図 [参照図 2 1] に基づいて以下の通り求めることができます: 例: x = 200 mm、y = 15 mm。つまり設定された検出距離からの間隔が 15 mm より大きい場合に背景 (白、90%) が抑制されます。 WTL16P-xxxxx1xx、赤色光: 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 132 図 2: 特性曲線黒色の検出距離、反射率 6% グレーの検出距離、反射率 18% 白色の検出距離、反射率 90% (3.94) (7.87) (11.81) (15.75) (19.69) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 図 3: 棒グラフ WTS16P-xxxxx1xx、赤色光: 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 133 グレーの検出距離、反射率 18% 白色の検出距離、反射率 90% 1,000 1,500 (3.94) (7.87) (15.75) (31.5) (39.37) (59.06) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 図 5: 棒グラフ WTS16P-xxxxx3xx、赤色光: 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 134 グレーの検出距離、反射率 18% 白色の検出距離、反射率 90% 1,000 1,500 (3.94) (7.87) (15.75) (31.5) (39.37) (59.06) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 図 7: 棒グラフ WTS16G-xxxxx9xx、赤色光: 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 135 BluePilot Recommended sensing range for the best performance 図 9: 棒グラフ黒い対象物、拡散反射率 6% グレーの対象物、拡散反射率 18% 白い対象物、拡散反射率 90% 最小検出距離 (mm) 最大検出距離 (mm) 視野調整範囲切り替えしきい値検出距離表示灯プッシュターン要素最高性能を発揮できる推奨検出距離範囲青 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 136 参照図 10, ページ 136。検出距離を設定した後、対象物を光路から取り除きます。この際、背景は抑制され、スイッチング出力が変化します (表 4)。 1...3 sec. 図 10: WTL16, WTS16x-xxxxxx2xAxx, プッシュターン要素による検出距離の設定ポテンショメータを備えた WTL16, WTS16x-xxxxxx1xAxx: ポテンショメータで検出距離を設定します。右へ回すと検出距離が増大します。左へ回すと検出距離が減少します。検出距離を対象物内に入れることをお勧めします (例として図 9 を参照)。検出距離を設定した後、対象物を光路から取り除きます。この際、背景は抑制され、スイッチング出力が変化します (表 4)。操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 137 図 11: WTL16, WTS16x-xxxxxx1xAxx, ポテンショメータによる検出距離の設定ティーチインボタンを備えた WTL16, WTS16x-xxxxxx3xAxx: ティーチインボタンを押すと (約 1～3 秒) 検出距離を設定できます。検出距離を対象物内に入れることをお勧めします (例として図 10 を参照)。検出距離を設定した後、対象物を光路から取り除きます。この際、背景は抑制され、スイッチング出力が変化します (表 4)。 1...3 sec. 図 12: WTL16, WTS16x-xxxxxx3xAxx, ティーチインボタンによる検出距離の設定 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 138 対象物を上から検出する際は、反射面による完全反射を回避するために、センサを傾斜させて設置することをお勧めします。検出距離の設定では、白い紙など均一で平らな表面上で光軸スポットの方向調整を行う必要があります。 1...3 sec. 図 13: WTS16 の検出距離の設定黄色い LED 表示灯が点灯しなくなるまでポテンショメータをわずかに左へ回転させます。これで検出距離はベルトを若干上回る位置になりました。図 14: WTS16 の検出距離の設定これで対象物なしでベルトを動作させることができます。テスト動作中に黄色い LED 表示灯が点灯しなければ、検出距離が正しく設定されていることを意味します。図 15: WTS16 の検出距離の設定操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 139 操作方法対象物が光路内にあり、黄色い LED 表示灯が点灯すれば、検出距離が正しく設定されていることを意味します。図 16: WTS16 の検出距離の設定タイマー機能設定 Input signal M = 手動 (IO-Link を介した特定の設定) 1 ms 30.000 ms ライト/ダークオンの設定 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 140: プロセスデータ構造
ータタイプ値] / UInt13 トラブルシューティングトラブルシューティングの表は、センサが機能しなくなった場合に、どのような対策を講じるべきかを示しています。 LED/故障パターン原因対策緑色の LED が点滅 IO リンク通信なしスイッチング出力がに従っ 1. 設定の変更 1. 設定の調整た動作を示さない。 2. 短絡 2. 電気的接続を点検する表 4 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 141: 分解および廃棄
このセンサは、適用される各国の規則に従って廃棄する必要があります。廃棄する際には、材料 (特に貴金属) をリサイクルするように心がけてください。メモバッテリー、電気および電子デバイスの廃棄国際的指令に従い、バッテリー、アキュムレータ、および電気または電子デバ • イスは、一般廃棄物として廃棄することはできません。 • 法律により、所有者は、本デバイスの耐用年数の終了時に本デバイスをそれぞれの公的な回収場所まで返却することが義務付けられています。 • WEEE: 製品、梱包または本文書に記載されているこの記号は、製品がこれらの規制の対象であることを示します。メンテナンスこの SICK センサはメンテナンスフリーです。推奨する定期的な保全作業 • 光学インタフェースと筐体を清掃する • ネジ締結とコネクタ接続の点検クリーニング通知不適切な清掃による機器の損傷！不適切な清掃を行うと、機器が損傷することがあります。推奨されるクリーニング用品と洗剤のみを使用してください。 ■ 清掃の際には鋭利な物体を使用しないでください。 ■ 光学カバーは定期的に清掃し、汚れた場合は糸くずの出ないレンズクロス (製品番号 4003353) とプラスチック洗剤 (製品番号 5600006) を使用して清掃...
Seite 142: テクニカルデータ
スイッチング周波数 1000 Hz 350 Hz 150 Hz A = U 電源電圧逆接保護 B = 出入力逆接保護 C = 干渉パルス抑制 D = 出力の過電流保護および短絡保護切替モードでの抵抗負荷における信号遷移時間。COM2 モードでは値が異なる場合があります。切替モードで明暗比率 1:1 の場合 IO-Link モードでは値が異なる場合があります。操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 143 (0.26) (0.26) (0.12) (0.12) (0.59) (0.59) Ø 12.9 (0.3) 27.8 (1.09) (0.3) (1.1) (0.51) 35.5 (1.4) 図 19: WTS16、ケーブル図 20: WTS16、オスコネクタ投光器光軸の中心受光器光軸の中心取付穴、Ø 4.1 mm 接続表示/設定要素 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 144 (0.16) –4 (–0.16) –8 (–0.31) –12 (–0.47) (3.94) (7.87) (11.81) (15.75) (0.39) (11.81) (15.75) Distance in mm (inch) Recommended sensing range for the best performance 図 22: WTS16G-xxxxx9xx 操作方法 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 145 (15.75) (19.69) (23.62) Distance in mm (inch) Recommended sensing range for the best performance 図 24: 水平に見た図最高性能を発揮できる推奨検出距離範囲青付録 13.1 適合性および証明書 www.sick.com には、製品の適合宣言書、証明書と最新の取扱説明書が用意されています。弊社ホームページへのアクセス後、検索フィールドに製品番号を入力してください (製品番号は銘板の「P/N」または「Ident. no.」フィールドを参照)。 8020347.1GI9/2022-07-13 | SICK 操作方法 | WTL16 / WTS16 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Seite 146 I N S T R U K C J A E K S P L O A T A C J I WTL16 / WTS16...
Seite 147: Instrukcja Eksploatacji
Informacje prawne Niniejsza instrukcja jest chroniona prawem autorskim. Wynikające z tego prawa są własnością firmy SICK AG. Powielanie niniejszej instrukcji lub jej części jest dozwolone tylko w granicach określonych przepisami prawa autorskiego. Zabrania się dokonywania jakichkolwiek zmian w instrukcji, a także skracania lub tłumaczenia jej bez uzyskania wyraźnej pisemnej zgody firmy SICK AG.
Seite 148 Konserwacja................164 Dane techniczne..............165 Załącznik.................. 169 I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 149: Informacje O Tym Dokumencie
INSTRUKCJA EKSPLOATACJI Informacje o tym dokumencie Więcej informacji Stronę produktu można znaleźć na podstawie ID produktu na stronie: pid.sick.com/{P/N}. P/N odpowiada numerowi katalogowemu produktu. W zależności od produktu dostępna są następujące informacje: • Karty katalogowe • Publikacja we wszystkich dostępnych językach •...
Seite 150: Dla Państwa Bezpieczeństwa
WTL16, WTS16 jest optoelektronicznym fotoprzekaźnikiem odbiciowym (zwanym w dal‐ szej części tego tekstu czujnikiem), używanym do optycznego, bezkontaktowego wykry‐ wania przedmiotów, zwierząt i ludzi. W przypadku innego zastosowania lub dokonania zmian w produkcie następuje utrata roszczeń z tytułu gwarancji wobec firmy SICK AG. Opis produktu Elementy obsługowe i wskaźnikowe...
Seite 151: Montaż
Test = wejście testowe : 10 ... 30 V DC 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 152 → L+ → M → M I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 153: Dodatkowe Funkcje
"Diag‐ nostyka błędów", strona 163. 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 154: Uruchomienie
(y) pomiędzy ustawionym zasięgiem (x) a tłem. I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 155 Recommended sensing range for the best performance Rysunek 3: Wykres słupkowy 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16...
Seite 156 Rysunek 5: Wykres słupkowy WTS16P-xxxxx3xx, światło czerwone: I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 157 Rysunek 7: Wykres słupkowy WTS16G-xxxxx9xx, światło czerwone: 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 158 I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 159 świetlnej, a tło jest wygaszane. Wyjście cyfrowe zmienia się (tabela 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 160 Rysunek 12: WTL16, WTS16x-xxxxxx3xAxx, ustawianie zasięgu za pomocą przycisku Teach-in I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 161 żółty wskaźnik LED nie świeci się, zasięg jest ustawiony prawid‐ łowo. 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16...
Seite 162: Input Signal
M = Ręcznie (ustawienie specyficzne za pomocą IO-Link) 1 ms 30.000 ms I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 163: Struktura Danych Procesowych
Zielona dioda LED miga Komunikacja IO-Link Brak 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 164: Demontaż I Utylizacja
• WEEE: Ten symbol na produkcie, jego opakowaniu lub w niniejszej instruk‐ cji oznacza, że produkt podlega wymienionym przepisom. Konserwacja Ten czujnik firmy SICK nie wymaga konserwacji. Zalecane jest w regularnych odstępach czasu • Oczyścić interfejsy optyczne oraz obudowę • sprawdzanie połączeń gwintowanych i złączy męskich.
Seite 165: Dane Techniczne
16 VDC to 30 VDC, bez obciążenia 10 VDC to 16 VDC, bez obciążenia 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 166: Dane Mechaniczne
Otwór do zamocowania, Ø4,1 mm Przyłącze Wyświetlacz i elementy sterujące I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 167 Recommended sensing range for the best performance Rysunek 21: WTS16P-xxxxx1xx 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 Z zastrzeżeniem zmiany bez powiadomienia...
Seite 168 I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Seite 169: Załącznik
(numer katalogowy: patrz dane na tabliczce znamionowej w polu „P/N” lub „Ident. no.”). 8020347.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTL16 / WTS16...
Seite 170 I N S T R U Ç Õ E S D E O P E R A Ç Ã O WTL16 / WTS16...
Seite 171: Instruções De Operação
Notas legais Reservados os direitos autorais do presente documento. Todos os direitos permane‐ cem em propriedade da empresa SICK AG. A reprodução total ou parcial desta obra só é permitida dentro dos limites regulamentados pela Lei de Direitos Autorais. É proibido alterar, resumir ou traduzir esta obra sem a autorização expressa e por escrito da SICK...
Seite 172 Manutenção................189 Dados técnicos................ 190 Anexo..................194 I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 173: Sobre Este Documento
INSTRUÇÕES DE OPERAÇÃO Sobre este documento Mais informações Você pode encontrar a página do produto na ID do produto em: pid.sick.com/{P/N}. P/N corresponde ao número do artigo do produto. Estão disponíveis as seguintes informações dependentes do produto: • Data Sheet •...
Seite 174: Instruções Gerais De Segurança
“sensor” daqui em diante) para detecção óptica sem contato de objetos, animais e pessoas. Se o produto for utilizado para qualquer outro propósito ou modificado de qualquer maneira, qualquer reivindicação de garantia contra a SICK AG se tornará nula.
Seite 175: Instalação Elétrica
Test = Entrada de teste : 10 ... 30 V CC 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 176 802270 www.sic fault: k.com 802270 I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 177: Funções Adicionais
No estado OK: LOW (0), em caso de forte contaminação HIGH (1). 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16...
Seite 178 13 figura I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 179: Verificar As Condições De Uso
> 15 mm da distância de comutação ajustada. WTL16P-xxxxx1xx, luz vermelha: 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16...
Seite 180 Figura 3: Gráfico de barras WTS16P-xxxxx1xx, luz vermelha: I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 181 Figura 5: Gráfico de barras WTS16P-xxxxx3xx, luz vermelha: 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 182 Figura 7: Gráfico de barras WTS16G-xxxxx9xx, luz vermelha: I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 183 Faixa de distância de comutação recomendada para atingir o melhor desempenho 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 184 é suprimido e a saída de comutação se altera (tabela I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 185 1...3 sec. Figura 12: WTL16, WTS16x-xxxxxx3xAxx, ajuste da distância de comutação com tecla teach-in 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16...
Seite 186 LED amarelo durante o funcionamento teste não acender mais, a distância de comutação é ajustada corretamente. I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 187: Input Signal
M = Manual (configuração específica via IO-Link) 1 ms 30.000 ms 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 188: Eliminação De Falhas
Medida LED verde intermitente Comunicação IO-Link Nenhuma I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 189: Desmontagem E Descarte
WEEE: Este símbolo sobre o produto, seu pacote o neste documento, indica que um produto está sujeito a esses regulamentos. Manutenção Este sensor da SICK dispensa manutenção. Recomendamos realizar em intervalos regulares • Limpar as interfaces óticas e a carcaça •...
Seite 190: Dados Técnicos
Dados técnicos 12.1 Dados técnicos O capítulo “Dados técnicos” contém apenas um extrato dos dados técnicos do sensor. Os dados técnicos completos podem ser consultados na página inicial www.sick.com, informando o número do artigo do sensor. Características Distância de comutação...
Seite 191: Dados Elétricos
Furo de fixação, Ø4,1 mm Conexão Elementos de indicação e ajuste 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 192 Recommended sensing range for the best performance Figura 21: WTS16P-xxxxx1xx I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
Seite 193 Faixa de distância de comutação recomendada para atingir o melhor desempenho 8020347.1GI9/2022-07-13 | SICK I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16 Sujeito a alteração sem aviso prévio...
Seite 194 Os esclarecimentos sobre a conformidade, certificados e o manual de instruções atual do produto podem ser consultados em www.sick.com. Para isso, no campo de busca, inserir o número do artigo do produto (número do artigo: ver o registro na placa de características no campo “P/N”...
Seite 195 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И WTL16 / WTS16...
Seite 196: Руководство По Эксплуатации
Правовые примечания Данная документация защищена авторским правом. Обоснованные таким образом права сохраняются за фирмой SICK AG. Тиражирование документации или ее части допускается только в рамках положений закона об авторских правах. Внесение в документацию изменений, сокращение или перевод ее содержимого без однознач‐...
Seite 197 Технические характеристики..........215 Приложение................219 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 198: Данном Документе
Галочка показывает результат выполнения инструкции. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 199: Безопасность
WTL16, WTS16 оптоэлектронный, фотоэлектрический датчик приближения (далее «датчик»)для оптического, бесконтактного обнаружения объектов, животных и людей. Если изделие использовано для любой другой цели или модифицировано любым способом, то любая гарантийная рекламация против компании SICK AG станет недействительной. Описание изделия Элементы управления и индикаторы...
Seite 200: Монтаж
Кнопка настройки в сочетании с потенциометром в одном элементе обучения: настройка функций времени Кнопка обучения: настройка срабатывания при наличии/отсутствии света Монтаж Установите датчик на подходящем крепёжном уголке (см. программу принадлежнос‐ тей от SICK). Выдерживайте максимально допустимый момент затяжки датчика в < 1,3 Нм. Учитывайте предпочтительное направление объекта относительно датчика, см. рисунок...
Seite 201 умолча‐ k.com нию: 802270 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 202: Дополнительные Функции
который извещает об ограниченной эксплуатационной готовности датчика. При этом Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 203: Ввод В Эксплуатацию
см. рисунок 13 рисунок 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 204 дистанции > 15 мм от настроенного расстояния срабатывания. WTL16P-xxxxx1xx, инфракрасный свет: Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 205 Рисунок 3: Столбиковая диаграмма WTS16P-xxxxx1xx, красный свет: 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 206 Рисунок 5: Столбиковая диаграмма WTS16P-xxxxx3xx, красный свет: Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 207 Рисунок 7: Столбиковая диаграмма WTS16G-xxxxx9xx, красный свет: 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 208 синий Рекомендуемая область расстояния срабатывания для большей производительности Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 209 траектории луча, при этом затемняется фон и изменяется переключающий выход (таблица 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16...
Seite 210 траектории луча, при этом затемняется фон и изменяется переключающий выход (таблица Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 211 1...3 sec. Рисунок 13: Настройка расстояния срабатывания WTS16 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16...
Seite 212 Рисунок 16: Настройка расстояния срабатывания WTS16 Настройка функций времени Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 213: Структура Технологических Данных
Структура технологических данных WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx: 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 214: Устранение Неисправностей
шком малая дистанция пере‐ ключения Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 215: Демонтаж И Утилизация
• WEEE: Этот символ на изделии, его упаковке или в данном документе указывает на то, что изделие подпадает под действие настоящих правил. Техобслуживание Этот датчик SICK не требует технического обслуживания. Мы рекомендуем регулярно • Очистите оптические интерфейсы и корпус •...
Seite 216 При соотношении «светло/темно» 1:1, в режиме переключения. Возможны другие значения в режиме IO-Link. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 217: Габаритные Чертежи
Соединение Элементы индикации и управления 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 Возможны изменения без уведомления...
Seite 218 Рисунок 22: WTS16G-xxxxx9xx Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
Seite 219: Приложение
димо ввести артикул продукта (артикул: см. графу «P/N» или «Ident. no.» на заводской табличке). 8020347.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTL16 / WTS16...
Seite 220 操作说明 WTL16 / WTS16...
Seite 221 操作说明所说明的产品 WTL16, WTS16 制造商 SICK AG Erwin-Sick-Str.1 79183 Waldkirch, Germany 德国法律信息本文档受版权保护。其中涉及到的一切权利归西克公司所有。只允许在版权法的范围内复制本文档的全部或部分内容。未经西克公司的明确书面许可，不允许对文档进行修改、删减或翻译。本文档所提及的商标为其各自所有者的资产。 © 西克公司版权所有。原始文档本文档为西克股份公司的原始文档。 2006/42/EC SAFETY 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 222 操作说明内容关于本文档的................. 223 安全信息................. 223 产品说明................. 224 安装..................225 电气安装................. 225 附加功能................. 227 调试..................228 过程数据结构................. 237 故障排除................. 237 拆卸和废弃处置..............238 维护..................238 技术数据................. 238 附件..................242 操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 223: 关于本文档的
• 软件 • 配件符号和文档约定警告说明和其他说明危险指出一旦未能阻止就将导致死亡或严重受伤的直接危险状况。警告指出一旦未能阻止就可能导致死亡或严重受伤的可能危险状况。小心指出一旦未能阻止就可能导致中度或轻度受伤的可能危险状况。重要指出一旦未能阻止就可能导致财物受损的可能危险状况。提示强调有用的提示、建议及信息，实现高效和无故障运行。行动指令箭头表示行动指令。行动指令顺序已编号。请按照所给顺序执行已编号的行动指令。 ✓ 对勾表示行动指令的结果。安全信息一般安全提示产品的连接、安装和配置只能由经过培训的专业人员进行。根据欧盟机械指令，本产品并非安全相关装置。 2006/42/EC SAFETY 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 224: 产品说明
100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 设计用途 WTL16, WTS16 是漫反射式光电传感器（以下称为“传感器”），用于物体、动物和人的非接触式光学检测。如果产品用于任何其他用途或以任何方式改动，则针对 SICK AG 的任何质保申诉将视为无效。产品说明操作及显示元件 WTL16, WTS16x-xxxxxx10 WTL16, WTS16x-xxxxxx11 WTL16, WTS16x-xxxxxx12...
Seite 225: 电气安装
操作说明安装将传感器安装在合适的安装支架上（参见 SICK 配件目录）。注意传感器的最大允许拧紧力矩为 < 1,3 Nm。以传感器为参照物，注意物体的优先方向，参见插图 17，插图 18，插图 19（仅适用于 WTS16）。电气安装必须在断电状态连接传感器。依据不同连接类型，注意下列信息： – 插头连接：注意引脚分配。 – 电缆：芯线颜色一旦完成所有电气连接，则应加上或接通电源。接线图说明： Alarm = 警报输出端 Health = 警报输出端 MF（针脚 2 配置） = 外部输入端，示教功能，开关信号 /C = 开关量输出，IO-Link 通信 Test = 测试输入端...
Seite 226 表格 3: DC 16x- xxXXXxxxZZZ 16x- 推挽式 + (L+) Alarm Health Alarm Health - (M) Test Test Test Test → L+ → L+ → M → M 表格 4: 推挽式，PNP，NPN 操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 227: 附加功能
表格 5: Test Test → M Test → L+ + (L+) + (L+) Test Test – (M) – (M) + (L+) + (L+) Test Test – (M) – (M) 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 228 白色 3（以 DIN 5033 规定的标准白为基准）。我们建议您使用低漫反射比的物体进行设置。背景抑制功能的最小距离 (= y) 可以从图表 [参见插图 2 1] 中如下确定：示例：x = 200 mm，y = 15 mm。即，当距设置的触发感应距离 > 15 mm 时，才能抑制背景（白色，90%）。 WTL16P-xxxxx1xx，红光：操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 229 插图 2: 特性曲线触发感应距离，基于黑色，6% 反射比触发感应距离，基于灰色，18% 反射比触发感应距离，基于白色，90% 反射比 (3.94) (7.87) (11.81) (15.75) (19.69) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 插图 3: 条形图 WTS16P-xxxxx1xx，红光： 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 230 触发感应距离，基于灰色，18% 反射比触发感应距离，基于白色，90% 反射比 1,000 1,500 (3.94) (7.87) (15.75) (31.5) (39.37) (59.06) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 插图 5: 条形图 WTS16P-xxxxx3xx，红光：操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 231 触发感应距离，基于灰色，18% 反射比触发感应距离，基于白色，90% 反射比 1,000 1,500 (3.94) (7.87) (15.75) (31.5) (39.37) (59.06) Distance in mm (inch) BluePilot Recommended sensing range for the best performance 插图 7: 条形图 WTS16G-xxxxx9xx，红光： 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 232 Distance in mm (inch) BluePilot Recommended sensing range for the best performance 插图 9: 条形图黑色物体，6% 反射灰色物体，18% 反射白色物体，90% 反射最小触发感应距离，单位：mm 最大触发感应距离，单位：mm 视野设置范围切换阈值触发感应距离显示按转元件为实现最佳性能而建议的触发感应距离范围蓝色操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 233 见插图 10, 第 233 页。触发感应距离设置完成后，将物体从光路中移除，同时，将抑制背景并改变开关量输出 (表格 4)。 1...3 sec. 插图 10: WTL16, WTS16x-xxxxxx2xAxx, 通过按转元件调整触发感应距离带电位计的 WTL16, WTS16x-xxxxxx1xAxx：利用电位计设置触发感应距离。向右旋转：提高触发感应距离。向左旋转：降低触发感应距离。我们建议触发感应距离应涵盖物体，例如参见图 9。触发感应距离设置完成后，将物体从光路中移除，同时，将抑制背景并改变开关量输出 (表格 4)。 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 234 操作说明插图 11: WTL16, WTS16x-xxxxxx1xAxx, 通过电位计调整触发感应距离带示教键的 WTL16, WTS16x-xxxxxx3xAxx：通过按下示教键（约 1-3 秒）调整触发感应距离。我们建议触发感应距离应涵盖物体，例如参见图 10。触发感应距离设置完成后，将物体从光路中移除，同时，将抑制背景并改变开关量输出 (表格 1...3 sec. 插图 12: WTL16, WTS16x-xxxxxx3xAxx, 通过示教键调整触发感应距离操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 235 WTS16 触发感应距离设置检测扁平、发亮、高对比度以及不平坦的物体。若是从上方执行物体检测，则建议倾斜安装传感器，以便避免因反射表面造成全反射设置触发感应距离时，光点应对准均质且平坦的表面（例如白纸）。 1...3 sec. 插图 13: WTS16 触发感应距离设置仅略微左旋电位计，直至黄色 LED 指示灯不再亮起。触发感应距离目前略高于输送带。插图 14: WTS16 触发感应距离设置现在不带物体将输送带投入运行。如果黄色 LED 指示灯在试运行期间未亮起，那么触发感应距离设置正确。插图 15: WTS16 触发感应距离设置 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 236 操作说明当物体位于光路时黄色 LED 指示灯亮起，那么触发感应距离设置正确。插图 16: WTS16 触发感应距离设置时间功能设置 Input signal M = 手动（通过 IO-Link 进行特定设置） 1 ms 30.000 ms 明通/暗通开关设置操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 237: 过程数据结构
仅限 WTS：黄色 LED 快速在设置触发感应距离过程设置触发感应距离遵闪烁。中，光点仅在物体上出现一循"WTS16 触发感应距离设半或仅出现在反差明显的物置", 第 235 页体上黄色 LED 亮起，光路中无物触发感应距离设置过大降低开关距离体光路中有物体，黄色 LED 未传感器和物体之间的间距过增大开关距离亮起大或开关距离设置的过小 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 238: 拆卸和废弃处置
操作说明拆卸和废弃处置本传感器必须遵照适用的国家规定进行废弃处理。废弃处理时应力求实现材料再利用（尤其是贵金属）。提示电池、电气和电子设备的废弃处置 • 根据国际指令，电池、蓄电池和电气或电子设备不得作为一般废物处理。根据法律，所有者有义务在使用寿命结束时将这些设备返还给相应的公共收集 • 点。 • WEEE: 产品、其包装或本文档中的此符号表示产品受这些法规约束。维护该 SICK 传感器免维护。我们建议，定期 • 清洁光学接口和外壳检查螺栓连接和插头连接器 • 清洁重要不当清洁会导致设备损坏！不当清洁可能导致设备损坏。只使用推荐的清洁用具和清洁剂。 ■ 请勿使用尖锐物体进行清洁。 ■ 定期清洁光学镜头罩，如果发生污染，请使用无绒透镜布（订货号 4003353）和塑料清洁剂（订货号 5600006）清洁。清洁间隔主要取决于环境条件。不可对设备进行任何修改。如有更改，恕不另行通知。具体的产品属性和技术数据并非书面保证。技术数据 12.1 技术参数...
Seite 239 IP65 x9, xB: IP65 运行环境温度 –40 °C ... +60 °C –40 °C ... +60 °C –40 °C ... +60 °C 符合 EN 60529 代替 IP69K，根据 ISO 20653: 2013-03 在 0 °C 以下不要弯曲线缆 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 240 (0.26) (0.26) (0.12) (0.12) (0.59) (0.59) Ø 12.9 27.8 (0.3) (1.09) (0.3) (1.1) (0.51) 35.5 (1.4) 插图 19: WTS16，电缆插图 20: WTS16，插头发射器光轴中心接收器光轴中心固定孔，直径 4.1 mm 接口显示与设置元件操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 241 (0.16) –4 (–0.16) –8 (–0.31) –12 (–0.47) (3.94) (7.87) (11.81) (15.75) (0.39) (11.81) (15.75) Distance in mm (inch) Recommended sensing range for the best performance 插图 22: WTS16G-xxxxx9xx 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 242 (7.87) (11.81) (15.75) (19.69) (23.62) Distance in mm (inch) Recommended sensing range for the best performance 插图 24: 水平视图为实现最佳性能而建议的触发感应距离范围蓝色附件 13.1 合规性和证书产品的符合性声明、证书和最新操作指南请参见 www.sick.com。为此，在搜索栏中输入产品的订货号（订货号：参见产品铭牌上的“P/N”或“Ident. no.”条目）。操作说明 | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
Seite 243 操作说明 8020347.1GI9/2022-07-13 | SICK 操作说明 | WTL16 / WTS16 如有更改，恕不另行通知...
Seite 244 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Diese Anleitung auch für:

Wtl16 Wts16

SICK W16 Betriebsanleitung

日本語

Polski

Русский

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für SICK W16

Inhaltszusammenfassung für SICK W16

Diese Anleitung auch für:

Inhaltsverzeichnis
