7 Ввод в эксплуатацию
7.1 Выравнивание
8027562/2022-02-28 | SICK
Возможны изменения без уведомления

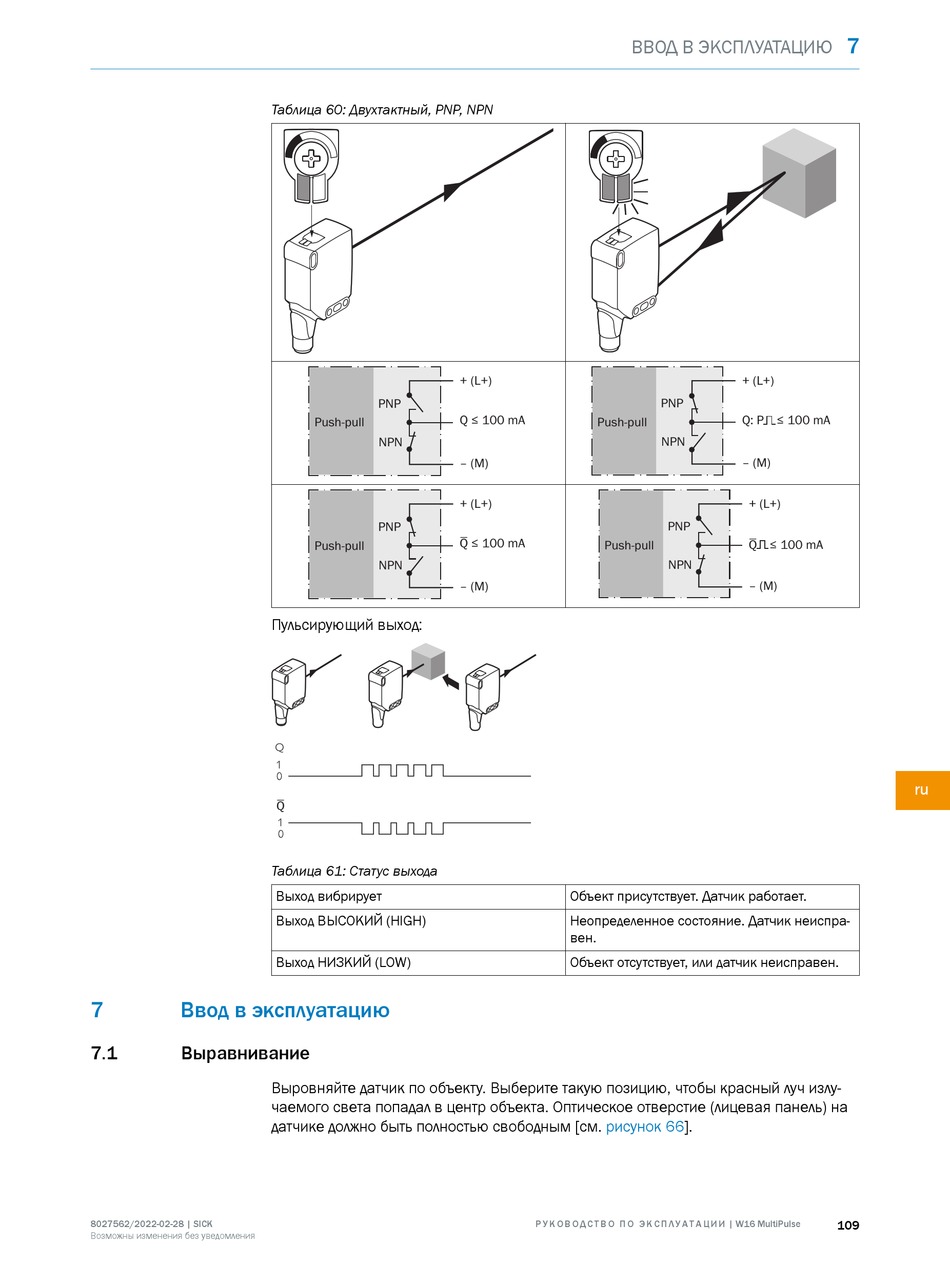

Таблица 60: Двухтактный, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Пульсирующий выход:
Q
Таблица 61: Статус выхода
Выход вибрирует
Выход ВЫСОКИЙ (HIGH)
Выход НИЗКИЙ (LOW)
Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см.
ВВОД В ЭКСПЛУАТАЦИЮ
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Объект присутствует. Датчик работает.
Неопределенное состояние. Датчик неиспра‐
вен.
Объект отсутствует, или датчик неисправен.
рисунок
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W16 MultiPulse
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
66].
