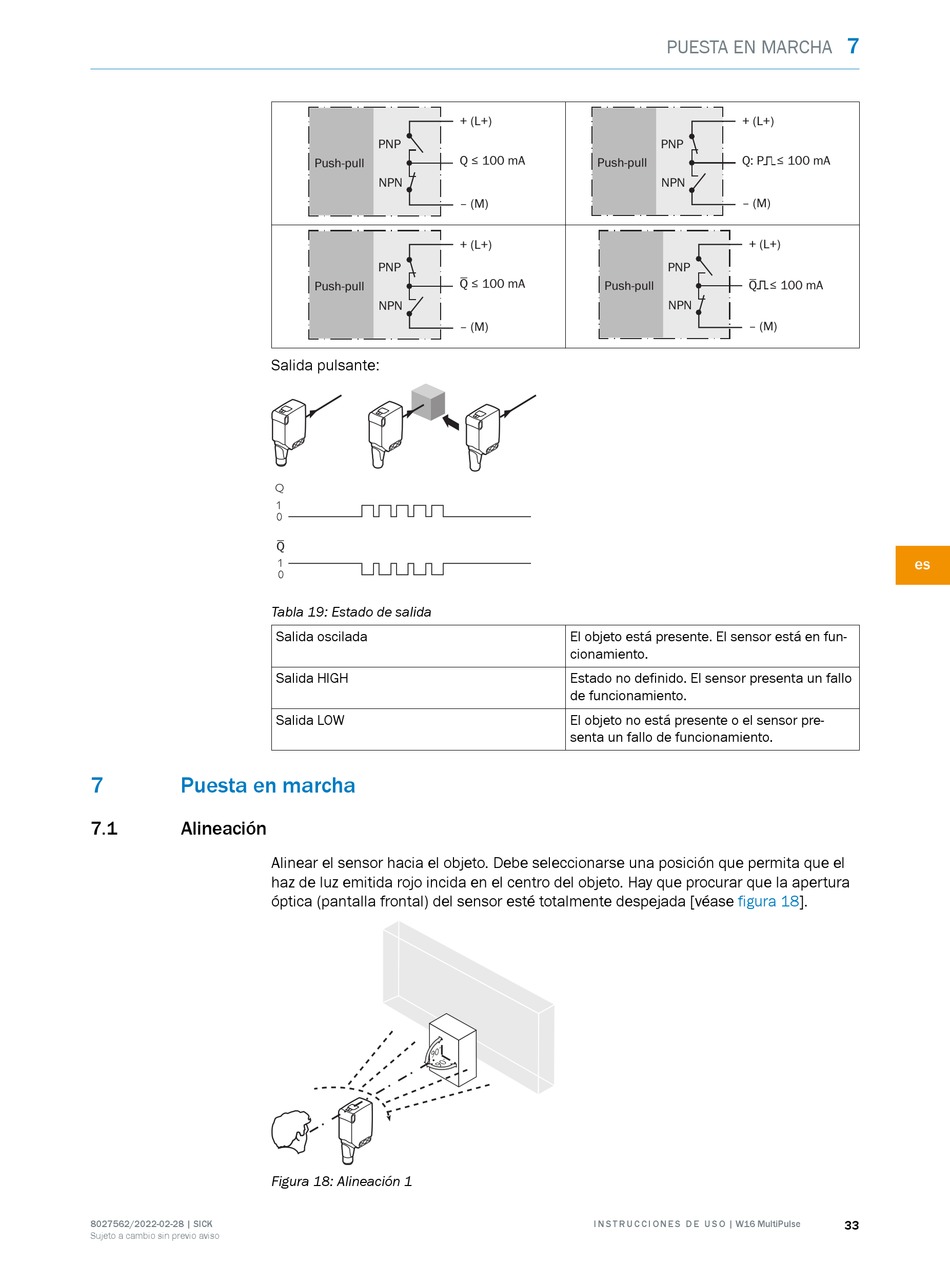

Puesta En Marcha; Alineación - Sick W16 Multipulse Betriebsanleitung

7

Puesta en marcha

7.1 Alineación
8027562/2022-02-28 | SICK
Sujeto a cambio sin previo aviso
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Salida pulsante:
Q
Tabla 19: Estado de salida
Salida oscilada
Salida HIGH
Salida LOW
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté totalmente despejada [véase
Figura 18: Alineación 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
El objeto está presente. El sensor está en fun‐
cionamiento.
Estado no definido. El sensor presenta un fallo
de funcionamiento.
El objeto no está presente o el sensor pre‐
senta un fallo de funcionamiento.
I N S T R U C C I O N E S D E U S O | W16 MultiPulse
PUESTA EN MARCHA
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
figura 18].
7
es
33
