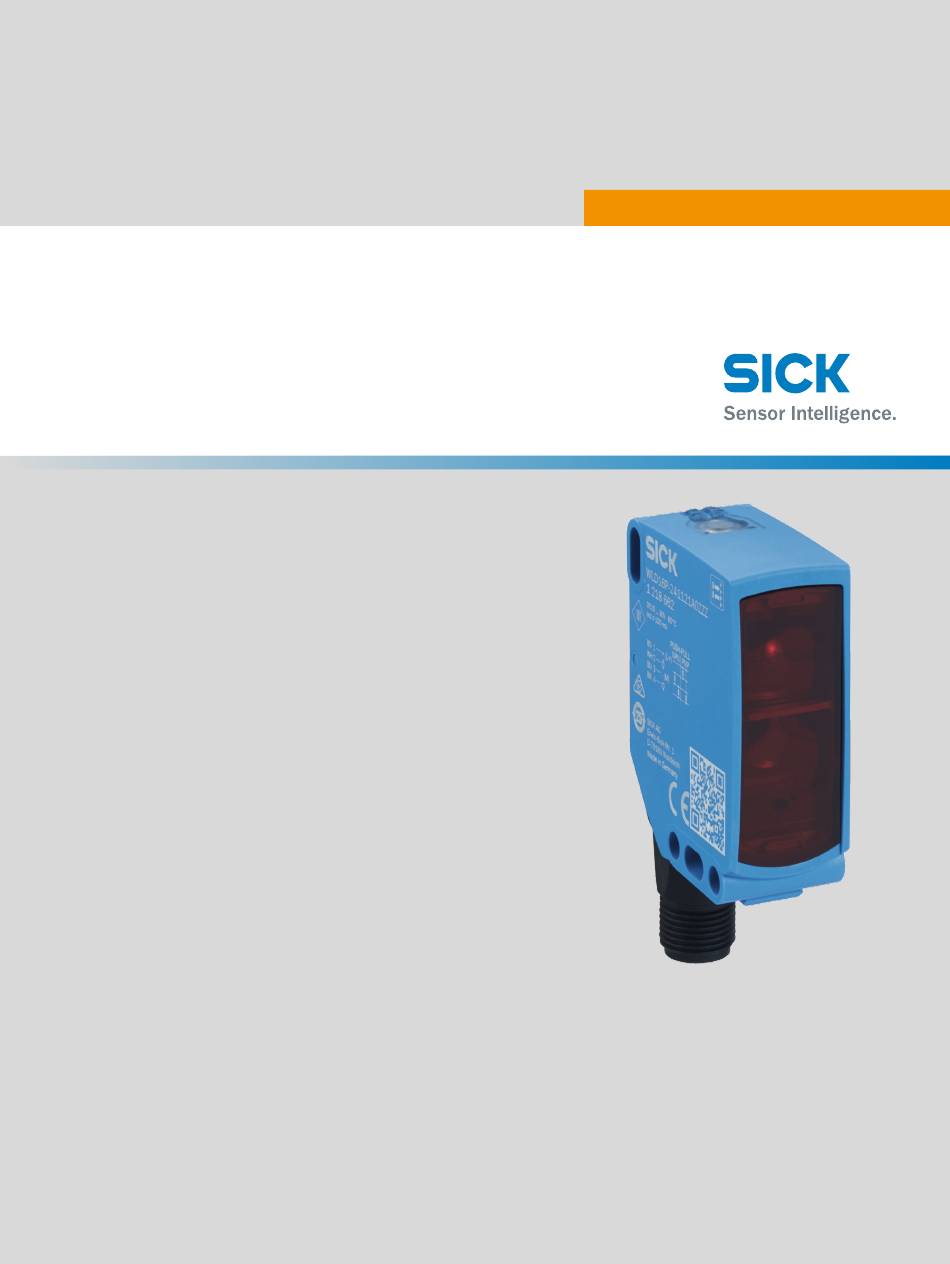

O P E R A T I N G I N S T R U C T I O N S
WLD16
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK WLD16

Inhaltszusammenfassung für SICK WLD16

  • Seite 1 O P E R A T I N G I N S T R U C T I O N S WLD16...
  • Seite 2 O P E R A T I N G I N S T R U C T I O N S WLD16...
  • Seite 13 B E T R I E B S A N L E I T U N G WLD16...
  • Seite 14 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
  • Seite 15 Bedien- und Anzeigeelemente............15 Montage....................16 Elektrische Installation..............16 Zusatzfunktionen................18 Inbetriebnahme................. 18 18.1 Ausrichtung....................18.2 Einsatzbedingungen prüfen..............Störungsbehebung................20 Demontage und Entsorgung............21 Wartung....................21 Technische Daten................21 22.1 Maßzeichnungen..................8020352.19RH / 15.01.2021 | SICK Subject to change without notice...

  • Seite 16: Zu Ihrer Sicherheit

    Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 Bestimmungsgemäße Verwendung Die WLD16 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐...

  • Seite 17: Montage

    MONTAGE Montage Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zube‐ hör-Programm). Sensor und Reflektor zueinander ausrichten. Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten. Elektrische Installation Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die folgenden Informationen zu beachten: –...
  • Seite 18 Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) + (L+) + (L+) Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 8020352.19RH / 15.01.2021 | SICK Subject to change without notice...

  • Seite 19: Zusatzfunktionen

    ZUSATZFUNKTIONEN Zusatzfunktionen Alarm Alarmausgang: Der Sensor (WLD16) verfügt über einen Vorausfallmeldeausgang ("Alarm" im Anschlussschema [siehe Tabelle 2]) der meldet, wenn der Sensor nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen: Ver‐ schmutzung des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei zu starker Verschmutzung HIGH (1).

  • Seite 20: Einsatzbedingungen Prüfen

    Abstand in m Schaltabstand Schaltabstand max. Abbildung 12: Balkendiagramm 1 Abstand in m Abbildung 11: Kennlinie 1 Reflektor PL22 Reflektor P250 Reflektor PL20A Reflektor PL30A Reflektor PL40A Reflektor C110 Reflektor PL80A 8020352.19RH / 15.01.2021 | SICK Subject to change without notice...

  • Seite 21: Störungsbehebung

    Schaltabstand prüfen / Aus‐ Reflektor ist zu groß / Licht‐ richtung prüfen / Reflektor von strahl ist nicht vollständig SICK wird empfohlen. / Reini‐ auf Reflektor ausgerichtet / gung der optischen Flächen (Sensor und Reflektor). 8020352.19RH / 15.01.2021 | SICK...

  • Seite 22: Demontage Und Entsorgung

    < 50 mA Ausgangsstrom I ≤ 100 mA max. Ansprechzeit max. ≤ 500 μs Schaltfrequenz 1000 Hz Schutzart siehe Tabelle x4, xH, x5, xI: IP66, IP67, IP69 x9, xB: IP65 8020352.19RH / 15.01.2021 | SICK Subject to change without notice...

  • Seite 23: Maßzeichnungen

    35,5 17.5 Ø 12,9 27,8 35.5 Abbildung 17: Maßzeichnung 1, Leitung Abbildung 18: Maßzeichnung 2, Stecker Mitte Optikachse, Sender Mitte Optikachse, Empfänger Befestigungsbohrung, Ø 4,1 mm Anschluss Anzeige- und Einstellelemente 8020352.19RH / 15.01.2021 | SICK Subject to change without notice...
  • Seite 24 N O T I C E D ’ I N S T R U C T I O N WLD16...
  • Seite 35 M A N U A L D E I N S T R U Ç Õ E S WLD16...
  • Seite 46 I S T R U Z I O N I P E R L ’ U S O WLD16...
  • Seite 57 I N S T R U C C I O N E S D E U S O WLD16...
  • Seite 68 操 作 指 南 WLD16...
  • Seite 79 取 扱 説 明 書 WLD16...
  • Seite 90 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И WLD16...
