7

URUCHOMIENIE

pl

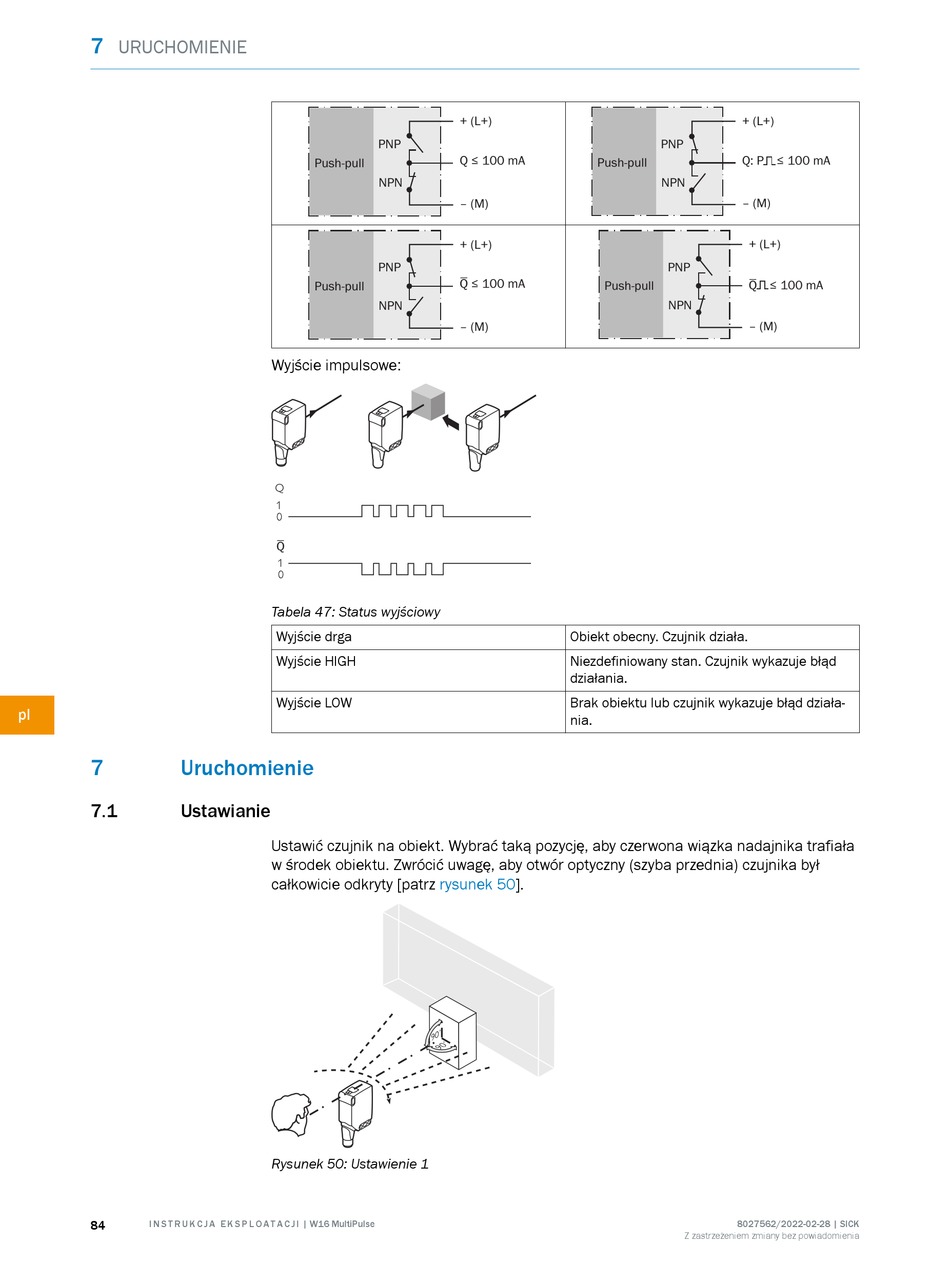

7 Uruchomienie
7.1

Ustawianie

84 I N S T R U K C J A E K S P L O A T A C J I | W16 MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Wyjście impulsowe:
Q
Tabela 47: Status wyjściowy
Wyjście drga
Wyjście HIGH
Wyjście LOW
Ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka nadajnika trafiała
w środek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika był
całkowicie odkryty [patrz rysunek
Rysunek 50: Ustawienie 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Obiekt obecny. Czujnik działa.
Niezdefiniowany stan. Czujnik wykazuje błąd
działania.
Brak obiektu lub czujnik wykazuje błąd działa‐
nia.
50].
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
