Aufstellungs- und Bedienungsanleitung · Produktinformation
Grillküche Juno
0063-19
2932344000
1316 04 · 2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Justus Juno

Inhaltszusammenfassung für Justus Juno

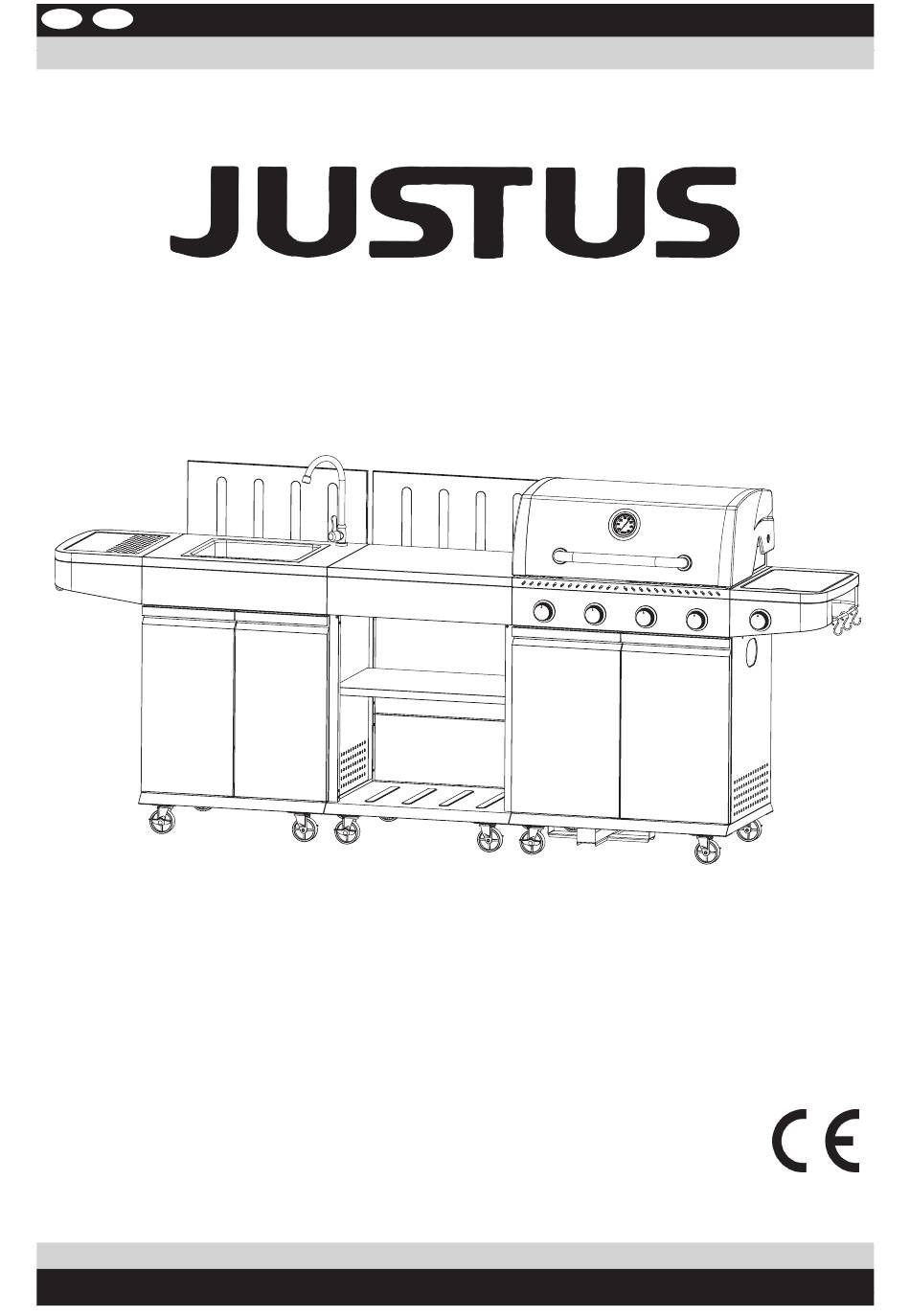

  • Seite 1 Juno Aufstellungs- und Bedienungsanleitung · Produktinformation Grillküche Juno 0063-19 2932344000 1316 04 · 2010...

  • Seite 2: Inhaltsverzeichnis

    Juno Inhaltsverzeichnis Sehr geehrter Kunde, Wichtige Sicherheitshinweise vielen Dank, dass Sie sich für JUSTUS entschieden haben! Montagehinweise JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Juno Modul Grill Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle - Ihr Grill im Überblick...

  • Seite 3: Achtung! Wichtig

    Juno ACHTUNG! WICHTIG! Gefahr von Bränden und Explosion! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusammenzusetzen, zu installie- ren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise die- ser Bedienungsanleitung führen möglicherweise zu ernsthaften Verletzungen und/oder Sachschäden!

  • Seite 4: Achtung! Gefahr

    Juno ACHTUNG! GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödlichen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschal- ten! Öffnen Sie die Klapphaube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!
  • Seite 5 Juno WICHTIGE SICHERHEITSHINWEISE! Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß...
  • Seite 6 Juno WICHTIGE SICHERHEITSHINWEISE! Lassen Sie den in Betrieb befindlichen Gasgrill niemals unbeaufsichtigt! Insbesondere Kleinkinder und Haustiere müssen unbedingt ferngehal- ten werden! Auch zugängliche Teile können sehr heiß werden. VERBRENNUNGSGEFAHR! Öffnen Sie die Grillabdeckung stets langsam und vorsichtig! Achten Sie auf austretende, aufsteigende Heißluft und heißen Dampf! Benutzen Sie immer Grillhandschuhe! VERBRENNUNGSGEFAHR! Halten Sie Gasschläuche und elektrische Leitungen möglichst weit ent-...

  • Seite 7: Montagehinweise

    Juno Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch bevor Sie mit dem Zusammenbau beginnen und das Gerät in Betrieb nehmen. Wählen Sie einen geeigneten Platz um den Gasgrill zusammenzubauen. Er muss ausreichend Platz bieten und sollte besenrein sein. Alle genannten Teilenummern beziehen sich auf dieTei- leliste und die Übersichtsgrafik.

  • Seite 8: Juno Modul Grill

    Juno Grill Ihr Grill im Überblick...

  • Seite 9: Teileliste Grill

    Juno Grill Teileliste Grill Liste Kleinteile Lenkrolle (4x) Schraube M5x10 (148x) Bodenblech Flügelmutter (4x) Untere Hälfte Gasflaschenhalterung Türmagnet (2x) Obere Hälfte Gasflaschenhalterung Stehbolzen (8x) Seitenwand (2x) Schraube M4x12 (9x) Montagewinkel (2x) Senkkopfschraube M5x10 (16x) Rückwand Senkkopfschraube M4x8 (12x) Hitzeschutzblech Schraube M4x8 (16x)

  • Seite 10: Montage Grill

    Juno Grill Montageschritt 1 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (2) mit je 4 Schrauben M5x10 (A). Montageschritt 2 Wenden Sie das Bodenblech (2), die vier Lenkrollen (1) zeigen nach unten. Setzen Sie erst die untere Hälfte Gasflaschenhalterung (3) und danach die obere Hälfte Gasflaschenhalterung (4)
  • Seite 11 Juno Grill Montageschritt 3 Setzen Sie 4 Schrauben M5x10 (A) gemäß nebenstehen- der Abbildung in das Bodenblech (2) ein. Dabei Schrauben M5x10 (A) aber nur so weit eindrehen, dass zwischen der Unterseite Schraubenkopf und dem Bodenblech 5 mm Abstand verbleiben! Montageschritt 4 An der Unterseite der beiden Seitenwände (5) befinden...
  • Seite 12 Juno Grill Montageschritt 5 Ziehen Sie die in Montageschritt 3 eingesetzten 4 Schrauben M5x10 (A) fest an. Setzen Sie je 1 weitere Schraube M5x10 (A) gemäß nebenstehender Abbildung in die Seitenwänden (5) ein und ziehen Sie beide Schrauben M5x10 (A) fest an.
  • Seite 13 Juno Grill Montageschritt 7 Setzen Sie die Rückwand (7) auf das Bodenblech (2) und zwischen beide Seitenwände (5). Die "geschlossene" Seite der Rückwand (7) weist dabei nach außen (hinten). Befestigen Sie die Rückwand (7) mit 1 Schraube M5x10 (A) am Bodenblech (2) und mit je 2 Schrauben M5x10 (A) an den Seitenwänden (5).
  • Seite 14 Juno Grill Montageschritt 9 Platzieren Sie die Querstrebe (9) mit der geschlossenen Seite nach außen zwischen den beiden Seitenwänden (5). Befestigen Sie Querstrebe (9) mit je 3 Senkkopfschrauben M5x10 (F) und je 1 Schraube M5x10 (A) an beiden Seitenwänden (5) gemäß...
  • Seite 15 Juno Grill Montageschritt 11 Die schraubbaren Stehbolzen (D) dienen als Türangeln. Setzen Sie von außen je 2 Stehbolzen (D) in die dafür vorgesehenen Gewindeöffnungen der beiden Türblätter (12) ein Montageschritt 12 12a) Linkes Türblatt (12) einsetzen: Setzen Sie das linke Türblatt (12) gemäß...
  • Seite 16 Juno Grill Montageschritt 13 13a) Scharnierblech links (13) einsetzen: Hängen Sie das Scharnierblech links (13) mit der einzel- nen Öffnung in den oberen Stehbolzen (D) ein und mon- tieren Sie das Scharnierblech links (13) mit 2 Senkkopf- schrauben M4x8 (G) an Querstrebe (9).
  • Seite 17 Juno Grill Montageschritt 15 Schieben Sie 3 Haken (16) mit dem geschlossenen Ring auf die Reling Seitenkocher (18), wie nebenstehend dar- gestellt. Montieren Sie die Reling Seitenkocher (18) gemäß nebenstehender Abbildung von unten am Seitenkocher (19) mit 3 Schrauben M4x12 (E) und 3 Hutmuttern M4 (M).
  • Seite 18 Juno Grill Montageschritt 17 Verbinden Sie den Seitenkocher (19) von außen links mit 3 Schrauben M5x16 (E) und rechts mit 2 Schrauben M5x16 (J) mit dem Grillkörper (15).
  • Seite 19 Juno Grill Montageschritt 18 18.1 Befestigen Sie die Blende Bedienknopf (21) mit 2 Schrauben M4x8 (H) an der Front des Seitenkochers (19). 18.2 Setzen Sie die Magnetscheibe (L) in die Aufnahmeöffnung der Blende Bedienknopf (21) ein. Hinweis: Die in den Bedienknopf (22) eingesetzte Magnetscheibe (L) ermöglicht eine Positi-...
  • Seite 20 Juno Grill Montageschritt 19 19.1 Nehmen Sie das Topfgitter vom Seitenkocher (19) ab und führen Sie den Brenner (23) von oben in die zentrale Öffnung der Brennermulde ein. 19.2 Verbinden Sie die Gasleitung mit dem Gasrohr des Regelventils des Seitenkochers (19).
  • Seite 21 Juno Grill Montageschritt 20 Verbinden Sie die Zündleitung mit der Zündelektrode des Seitenkochers (19). Montageschritt 21 Hängen Sie die Halterung Fettauffangbecher (25) gemäß nebenstehender Abbildung von unten in die Fettpfanne (24) ein. Platzieren Sie anschließend den Fettauffangbecher (26) in der Halterung Fettauffangbecher (25), damit im Betrieb durch die Ablauföffnung der Fettpfanne (24) austretende...
  • Seite 22 Juno Grill Montageschritt 22 Platzieren Sie jeweils einen Brennerschutz (27) gemäß nebenstehender Abbildung innerhalb des Grillkörpers (15) über den 4 Brennern. Montageschritt 23 Setzen Sie den Haubengriff (28) von außen gemäß neben- stehender Abbildung auf die Vorderseite der Klapphaube des Grillkörpers (15).
  • Seite 23 Juno Grill Montageschritt 24 Entfernen Sie Mutter und Scheibe Ø 28 (N) vom Grillthermometer (29). Setzen Sie das Grillthermometer (29), gemäß nebenste- hender Abbildung, mit dem Temperaturfühler voraus, von außen in die dafür vorgesehene Öffnung in der Klapphaube des Grillkörpers (15) ein.

  • Seite 24: Juno Modul Arbeitsplatte

    Juno Modul Arbeitsplatte Das Modul Arbeitsplatte im Überblick...

  • Seite 25: Teileliste Modul Arbeitsplatte

    Juno Modul Arbeitsplatte Liste Kleinteile Teileliste Modul Arbeitsplatte Schraube M5x10 (148x) Lenkrolle (4x) Flügelmutter (4x) Bodenblech Türmagnet (2x) Linke Seitenwand Stehbolzen (8x) Rechte Seitenwand Schraube M4x12 (9x) Untere Rückwand Senkkopfschraube M5x10 (16x) Obere Rückwand Senkkopfschraube M4x8 (12x) Zwischenboden Schraube M4x8 (16x)

  • Seite 26: Montage Modul Arbeitsplatte

    Juno Modul Arbeitsplatte Montageschritt 25 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bo- denbleches (34) mit je 4 Schrauben M5x10 (A). Montageschritt 26 Wenden Sie das Bodenblech (34), die vier Lenkrollen (1) zeigen nach unten. Setzen Sie 4 Schrauben M5x10 (A) gemäß...
  • Seite 27 Juno Modul Arbeitsplatte Montageschritt 27 An der Unterseite der beiden Seitenwände (35, 36) befin- den sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (35, 36) gemäß nebenste- hender Abbildung so auf das Bodenblech (34), dass die geschlossenen Seiten dabei nach außen weisen.
  • Seite 28 Juno Modul Arbeitsplatte Montageschritt 29 Setzen Sie die untere Rückwand (37) auf das Bodenblech (34) und zwischen beide Seitenwände (35, 36). Die "geschlossene" Seite der unteren Rückwand (37) weist dabei nach außen (hinten). Befestigen Sie die untere Rückwand (37) mit 1 Schraube...
  • Seite 29 Juno Modul Arbeitsplatte Montageschritt 31 Montieren Sie den Zwischenboden (39) auf mittlerer Höhe zwischen linker Seitenwand (35) und rechter Seitenwand (36) mit je 2 Senkkopfschrauben M5x10 (F). Die "geschlossene" Seite des Zwischenbodens (39) weist dabei nach unten. Montageschritt 32 Montieren Sie die Frontblende (40) mit 3 Schrauben M4x8 (H) unter der Vorderkante der Deckplatte (41).
  • Seite 30 Juno Modul Arbeitsplatte Montageschritt 33 Setzen Sie die Einheit aus Frontblende (40) und Deck- platte (41) gemäß nebenstehender Abbildung von oben auf linke Seitenwand (35) und rechte Seitenwand (36). Die Frontblende (40) weist dabei nach vorne. Montageschritt 34 Befestigen Sie die Frontblende (40) mit je 2 Schrauben M5x10 (A) gemäß...
  • Seite 31 Juno Modul Arbeitsplatte Montageschritt 35 Befestigen Sie die Deckplatte (41) mit je 3 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an linker Seitenwand (35) und rechter Seitenwand (36). Montageschritt 36 Setzen Sie 2 Schrauben M5x10 (A) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Gewinde an der Rückseite der Deckplatte (41) ein.
  • Seite 32 Juno Modul Arbeitsplatte Montageschritt 37 Setzen Sie die Spritzwand (42) gemäß nebenstehender Abbildung von oben mit den schlüssellochförmigen Öffnungen über die Schraubenköpfe der auf die in den vorangegangenen Montageschritten eingesetzten 2 Schrauben M5x10 (A). Befestigen Sie die Spritzwand (42) mit 1 weiteren Schraube M5x10 (A) an der Rückseite der Deckplatte (41)
  • Seite 33 Juno Modul Arbeitsplatte Montageschritt 39 Im unteren Bereich wird die Verbindung zwischen Modul Grill und Modul Arbeitsplatte mit 2 Flügelschrauben (P) und 2 Flügelmuttern (B) hergestellt.

  • Seite 34: Juno Modul Spüle

    Juno Modul Spüle Das Modul Spüle im Überblick...

  • Seite 35: Teileliste Modul Spüle

    Juno Modul Spüle Teileliste Modul Spüle Liste Kleinteile Schraube M5x10 (148x) Lenkrolle (4x) Flügelmutter (4x) Türblatt (2x) Türmagnet (2x) Scharnierblech links Stehbolzen (8x) Scharnierblech rechts Schraube M4x12 (9x) Linke Seitenwand Senkkopfschraube M5x10 (16x) Rechte Seitenwand Senkkopfschraube M4x8 (12x) Rückwand Schraube M4x8 (16x)

  • Seite 36: Montage Modul Spüle

    Juno Modul Spüle Montageschritt 40 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (43) mit je 4 Schrauben M5x10 (A). Montageschritt 41 Wenden Sie das Bodenblech (43), die vier Lenkrollen (1) zeigen nach unten. Setzen Sie 4 Schrauben M5x10 (A) gemäß neben- stehender Abbildung von oben in das Bodenblech (43) ein.
  • Seite 37 Juno Modul Spüle Montageschritt 42 An der Unterseite der beiden Seitenwände (35, 36) befin- den sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (35, 36) gemäß nebenste- hender Abbildung so auf das Bodenblech (43), dass die geschlossenen Seiten dabei nach außen weisen.
  • Seite 38 Juno Modul Spüle Montageschritt 44 Setzen Sie die untere Rückwand (37) auf das Bodenblech (43) und zwischen beide Seitenwände (35, 36). Die "geschlossene" Seite der unteren Rückwand (37) weist dabei nach außen (hinten). Befestigen Sie die untere Rückwand (37) mit 1 Schraube...
  • Seite 39 Juno Modul Spüle Montageschritt 46 Montieren Sie den Türmagneten (C) gemäß nebenstehender Abbildung mit 2 Schrauben M4x8 (H) im vorderen Bereich des Bodenbleches (43). Montageschritt 47 Die Stehbolzen (D) dienen als Türangeln. Setzen Sie von außen je 2 Stehbolzen (D) in die dafür vorgesehenen Gewindeöffnungen der...
  • Seite 40 Juno Modul Spüle Montageschritt 48 48a) Linkes Türblatt (12) einsetzen: Setzen Sie das linke Türblatt (12) gemäß nebenstehender Abbildung von oben mit dem unteren Stehbolzen (D) die dafür vorgesehene Öffnung im vorderen Bereich des Boden- bleches (43) ein. Fahren Sie jetzt bitte mit Montageschritt 49a "Scharnierblech links (13) einsetzen"...
  • Seite 41 Juno Modul Spüle Montageschritt 50 Montieren Sie die Frontblende (40) mit 3 Schrauben M4x8 (H) unter der Vorderkante der Deckplatte Spüle (45). Die "geschlossene" Seite der Frontblende (40) weist dabei nach außen (vorne). Montageschritt 51 Setzen Sie die Einheit aus Frontblende (40) und Deck- platte Spüle (45) gemäß...
  • Seite 42 Juno Modul Spüle Montageschritt 52 Befestigen Sie die Frontblende (40) mit je 2 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an linker Seitenwand (35) und rechter Seitenwand (36). Montageschritt 53 Befestigen Sie die Deckplatte Spüle (45) mit je 3 Schrauben M5x10 (A) gemäß nebenstehender Abbildung...
  • Seite 43 Juno Modul Spüle Montageschritt 54 Schieben Sie 3 Haken (16) mit dem geschlossenen Ring auf die Reling Seitenablage (20), wie nebenstehend dar- gestellt. Montieren Sie die Reling Seitenablage (20) gemäß neben- stehender Abbildung von unten an Seitenablage (20) mit 3 Schrauben M4x12 (E) und 3 Hutmuttern M4 (M).
  • Seite 44 Juno Modul Spüle Montageschritt 56 Verbinden Sie die Seitenablage (20) von außen links mit 2 Schrauben M5x10 (A) und rechts mit 2 Schrauben M4x8 (H) mit der linken Seitenwand (35). Montageschritt 57 Montieren Sie das Modul Spüle vom Inneren des Modules aus gemäß...
  • Seite 45 Juno Modul Spüle Montageschritt 58 Im unteren Bereich wird die Verbindung zwischen Modul Arbeitsplatte und Modul Spüle mit 2 Flügelschrauben (P) und 2 Flügelmuttern (B) hergestellt. Montageschritt 59 Entfernen Sie Überwurfmutter und Beilagscheibe von der Armatur (46). Gummidichtring Belassen Sie den Gummidichtring an...
  • Seite 46 Juno Modul Spüle Montageschritt 60 60.1 Legen Sie die Flachdichtung (49) von oben in die Abflussöffnung des Beckens (47) und setzen Sie anschließend den Abflusseinsatz (48) ein. 60.2 Setzen Sie den Dichtungsring Abfluss (50) und den Abflussanschluss (51) von unten in die Abflussöffnung des Beckens (47) ein.
  • Seite 47 Juno Modul Spüle Montageschritt 62 Stecken Sie das Ende des Überlaufschlauches (55) in die seitliche Öffnung des Abflussanschlusses (51) und befe- stigen Sie den Überlaufschlauch (55) mit der Überwurfmutter Überlauf (57) am Abflussanschluss (51). Montageschritt 63 Schutzfolien entfernen Drehen Sie das im vorangegangenen Montageschritt kom- plettierte Becken (47) um.
  • Seite 48 Juno Modul Spüle Montageschritt 64 Schieben Sie die Flanschdichtung (58) von hinten auf den Flansch (59). Setzen Sie den Flansch (59) mit Flanschdichtung (58) in die Überwurfmutter (60) ein. Stecken Sie den Flexschlauch (61) von hinten auf den Flansch (59) auf.
  • Seite 49 Juno Modul Spüle Montageschritt 66 Setzen Sie 2 Schrauben M5x10 (A) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Gewinde an der Rückseite der Deckplatte Spüle (47) ein. Beide Schrauben M5x10 (A) nur so weit eindrehen, dass zwischen der Deckplatte Spüle (47) und der Unterseite...
  • Seite 50 Juno Montageschritt 68 Platzieren Sie die 4 Grillroste (30, 31, 32) innerhalb des Grillkörpers (15) wie nebenstehend abgebildet. Montageschritt 69 Platzieren Sie den Warmhalterost (33) gemäß nebenste- hender Abbildung oberhalb der Brennergruppe auf den Seitenwänden des Grillkörpers (15).
  • Seite 51 Juno Die Montage der Grillküche ist damit beendet und ihrem mobilen Einsatz steht nichts mehr im Wege!

  • Seite 52: Wichtige Sicherheitshinweise Für Den

    Juno WICHTIGE ACHTUNG! SICHERHEITSHINWEISE GEFAHR! für den Umgang mit Ausströmendes Gas kann Brände Propangasflschen (LP) und Explosionen verursachen! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät zum ersten Mal an eine Gasflasche Gefahr von ernsthaften und auch anschließen! tödlichen...

  • Seite 53: Anschluss Einer Gasflasche

    Juno BITTE ACHTUNG! BEACHTEN SIE: GEFAHR! Schraubverbindungen an Leitungen für brennbare Betrieb des Gasgrills nur über Gase sind Linksgewinde! Sie arbeiten also genau einen funktionsfähigen Druckmin- entgegengesetzt wie "normale" Schraubver- bindungen: Drehen nach LINKS zum FESTZIEHEN, derer! Der Betrieb mit einem defek- drehen nach RECHTS zum LÖSEN der Schraubver-...

  • Seite 54: Test Auf Gasleck

    Juno Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor.

  • Seite 55: Automatisches Zünden Des Grills

    Juno Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Klapphaube am Grillkörper. Öffnen Sie die Klapphaube am Grillkörper. Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der Bedienknöpfe der Regelventile in der "AUS"-Position befinden.

  • Seite 56: Bevor Es Richtig Losgeht

    Ihnen die Grillroste sauber zu halten, hohe Gartem- Viel Spaß beim Grillen wünscht peraturen zu vermeiden und die Verwendung von magerem Fleisch. Ihr JUSTUS (Grill-) Team Empfindliches Gargut wie z.B. Fisch und Gemüse sollte in Aluminiumfolie verpackt werden. Platzieren Sie empfindliches Gargut etwas abseits der Brenner Bevor es richtig losgeht: oder verwenden Sie den oberen Warmhalterost.

  • Seite 57: Grillmethoden

    Juno Grillmethoden Man unterscheidet beim Grillen generell zwischen dabei entweder neben der Hitzequelle oder seitlich direktem und indirektem Grillen. Bei beiden versetzt oberhalb der Hitzequelle. Die Strahlungshitze Methoden sollte der Deckel immer geschlossen erreicht das Grillgut daher nicht direkt. Sie wird an der bleiben.

  • Seite 58: Die Zubereitung

    Juno Die Zubereitung Fisch/Meeresfrüchte „Das perfekte Steak“ (Wir empfehlen Ihnen die Verwendung von nicht zu Je nach Rezept und verwendeten Fisch kann sowohl magerem Fleisch!) indirekt, als auch direkt gegrillt werden. Dabei ist die oberste Fisch-Grillregel, dass die Den Grill bei geschlossener Klapphaube auf die not-...

  • Seite 59: Hinweise Zur Reinigung Und Pflege

    Juno Hinweise zur Reinigung und Pflege Im Sinne einer möglichst langen Lebensdauer Grillkörper empfehlen wir Ihnen, das Gerät mit einer Entfernen Sie regelmäßig Schmutz, Fett und Ver- Schutzhaube zu versehen, falls es im Freien gela- krustungen mit einem Schaber aus Holz oder gert wird.

  • Seite 60: Fehlertabelle

    Juno Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en...
  • Seite 61 Juno Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...

  • Seite 62: Gerätebeschreibung

    Juno Gerätebeschreibung Technische Daten Modell "Juno" Art Nr. 1316 04 Hauptgrill Anzahl der Brenner: 0063-19 Material Brenner: Edelstahl Fahrbare Grillküche, mit Arbeitsfläche und Reinigungs- Max. Leistung: je 3,0 kW becken, modular aufbaubar. Im Hauptgrill: bis 12,0 kW Hauptgrill 4-flammig, Klapphaube aus Edelstahl doppel- Brennerventil wandig, mit Temperaturanzeige.

  • Seite 63: Justus-Werksgarantie

    Juno - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden...
  • Seite 64 Juno Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Juno Modell / Model / Modèle: 1316 04 A02 Serie / Serial / Série: Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
