Пневмосхема - Comprag ADX200 Bedienungsanleitung

При использовании данного изделия пневмосеть должна быть оборудована фильтром
предварительной очистки сжатого воздуха от масла (0,01мг/м3 допустимое содержание
масла) и выходным (пылевым) фильтром для защиты от адсорбентной пыли.
Рекомендуем установку фильтров Comprag серии AF.
Для подбора нужного фильтра обратитесь в диллерский центр.
Размеры и рабочие характеристики рукавов и арматуры должны соответствовать количеству
и давлению подаваемого воздуха. Занижение может привести к разгерметизации системы
и стать причиной травм оператора и повреждений оборудования.

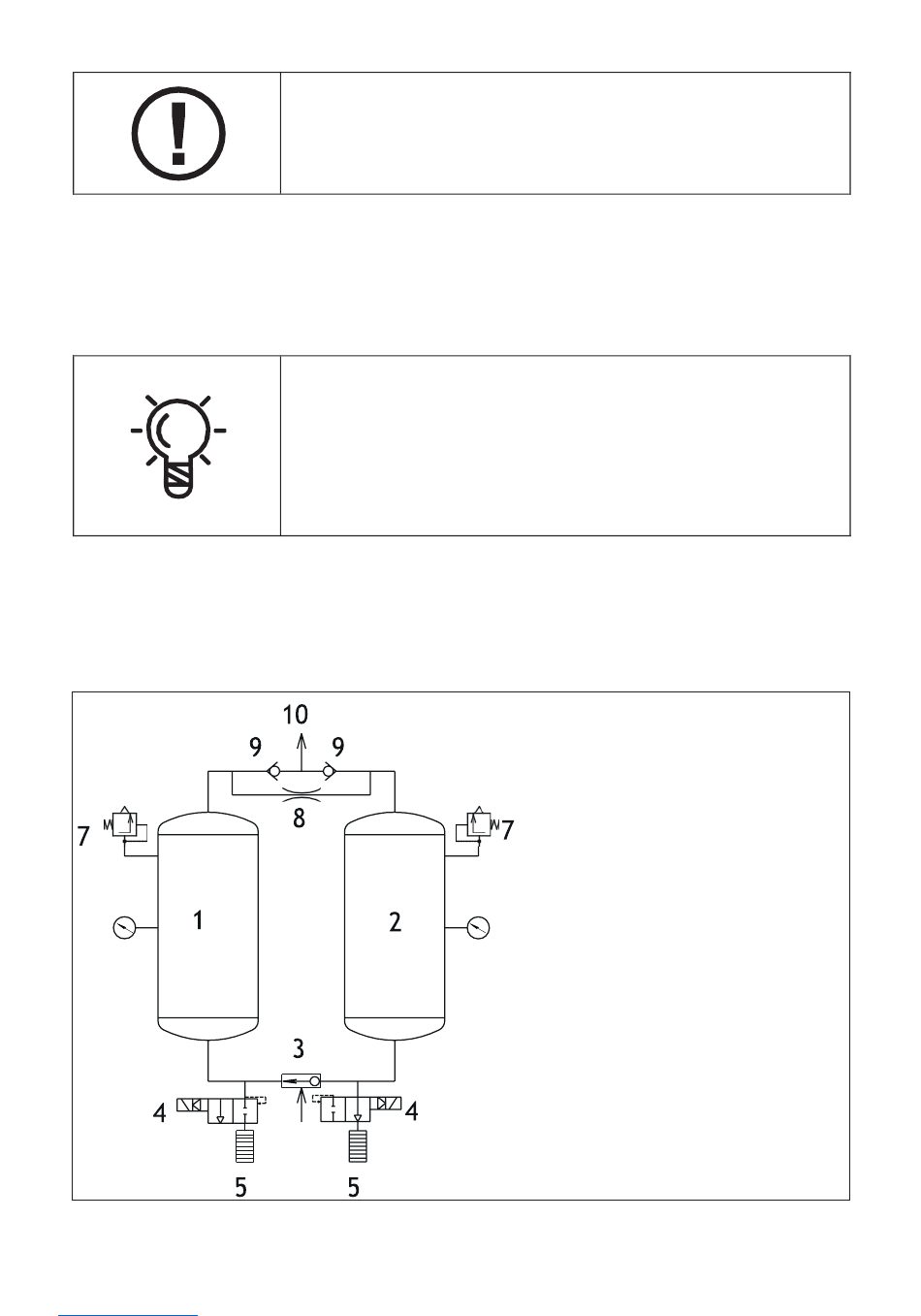

3.5 Пневмосхема
6
+7 (800) 777-83-75(звонок бесплатный)
www.v-p-k.ru
Превышение допустимого давления может стать причиной
травм оператора и повреждений оборудования. Потребитель
несет ответственность за последствия превышения давления
сверх значения, указанного на идентификационной табличке
осушителя.
Эксплуатация адсорбционного осушителя без указанных
фильтров может привезти к утрате адсорбентом своих
функциональных характеристик или возможному засорению им
оборудования, потребляющего сжатий воздух.
Установка фильтров является обязательным для потребителя.
Рекламации при их отсутствии не являются гарантийным
случаем и не рассматриваются.
50 50
1 –Колонна левая
2 - Колонна правая
3 - Клапан перепускной
4 – Клапан электромагнитный
5 – Глушитель
6
6 – Манометр
7 – Клапан предохранительный
8 – Форсунка
9 – Клапан обратный
10 – Выходная арматура
ADX200
