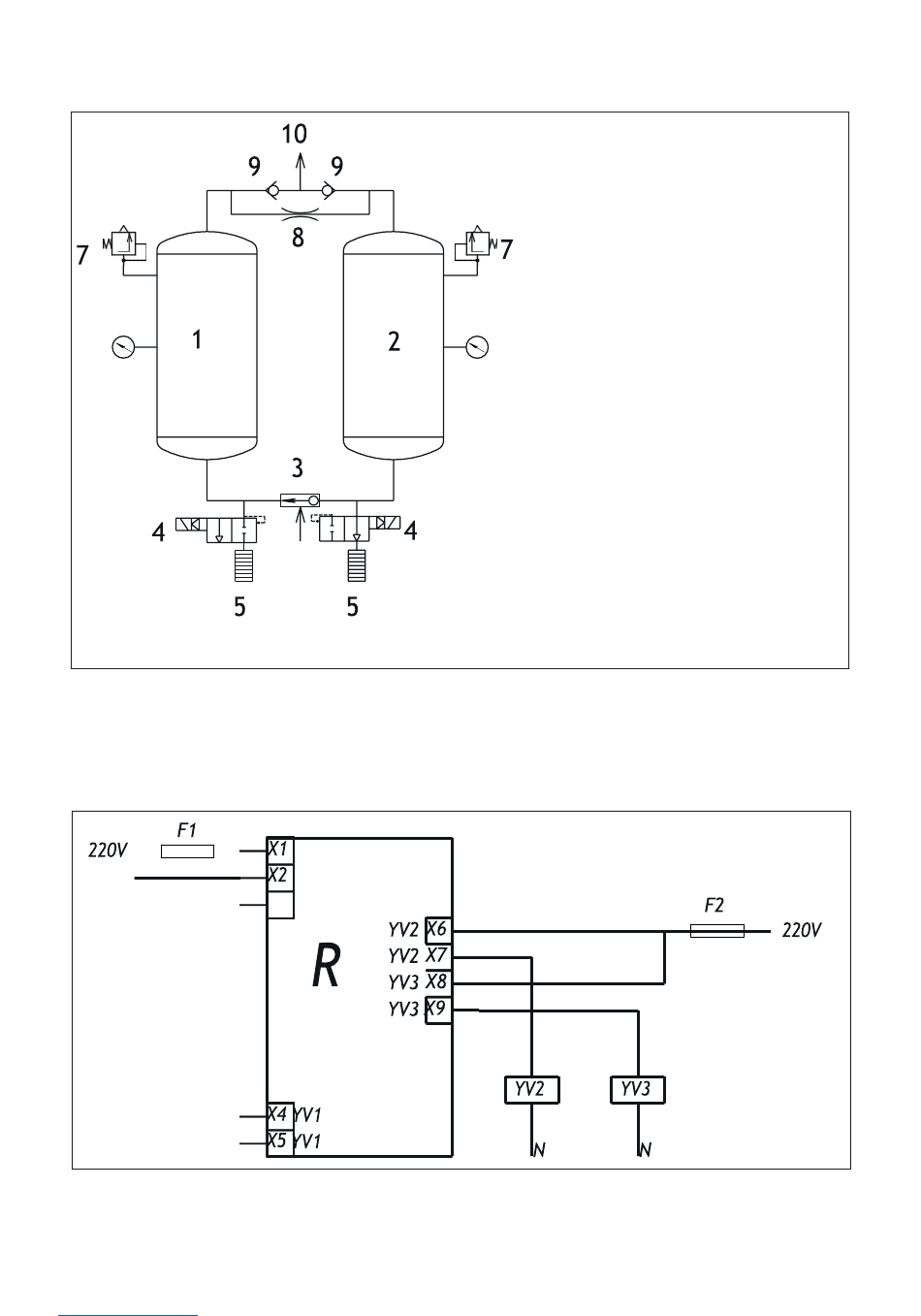

3.5 Druckluftschaltplan

6
3.6 Anschluss an die Spannungsversorgung und
Elektroschaltplan
Abbildung 3.6.1 stellt einen Elektroschaltplan für Trockner dar.
N
PE
Abb.3.6.1. Elektroschaltplan
+7 (800) 777-83-75(звонок бесплатный)
www.v-p-k.ru
X3
1 – Adsorptionsbehälter links.
2 – Adsorptionsbehälter rechts.
3 – Bypassventil.
4 – Magnetventil.
5 – Schalldämpfer.
6
6 – Manometer.
7 – Sicherheitsventil.
8 – Injektor.
9 – Rückschlagventil.
10 – Auslassventil
33 33
ADX200
