Lzr-Flatscan - Eco Schulte ETS 64-R Montage- Und Betriebsanleitung

ETS 64-R
13.7

LZR-FLATSCAN

Bei Drehflügeltüren wird der FLATSCAN mitfahrend auf den oberen Flügelecken montiert (mög-
lichst nahe an der Nebenschliesskante). Der FLATSCAN kann nur paarweise eingesetzt werden!
Master und Slave werden miteinander verbunden (siehe Schaltschema im Anhang).
Wird direkt über dem FLATSCAN ein Radar montiert, muss das Wetterdach zwingend (zur Abschir-
mung der Radar-Mikrowellen) montiert werden.

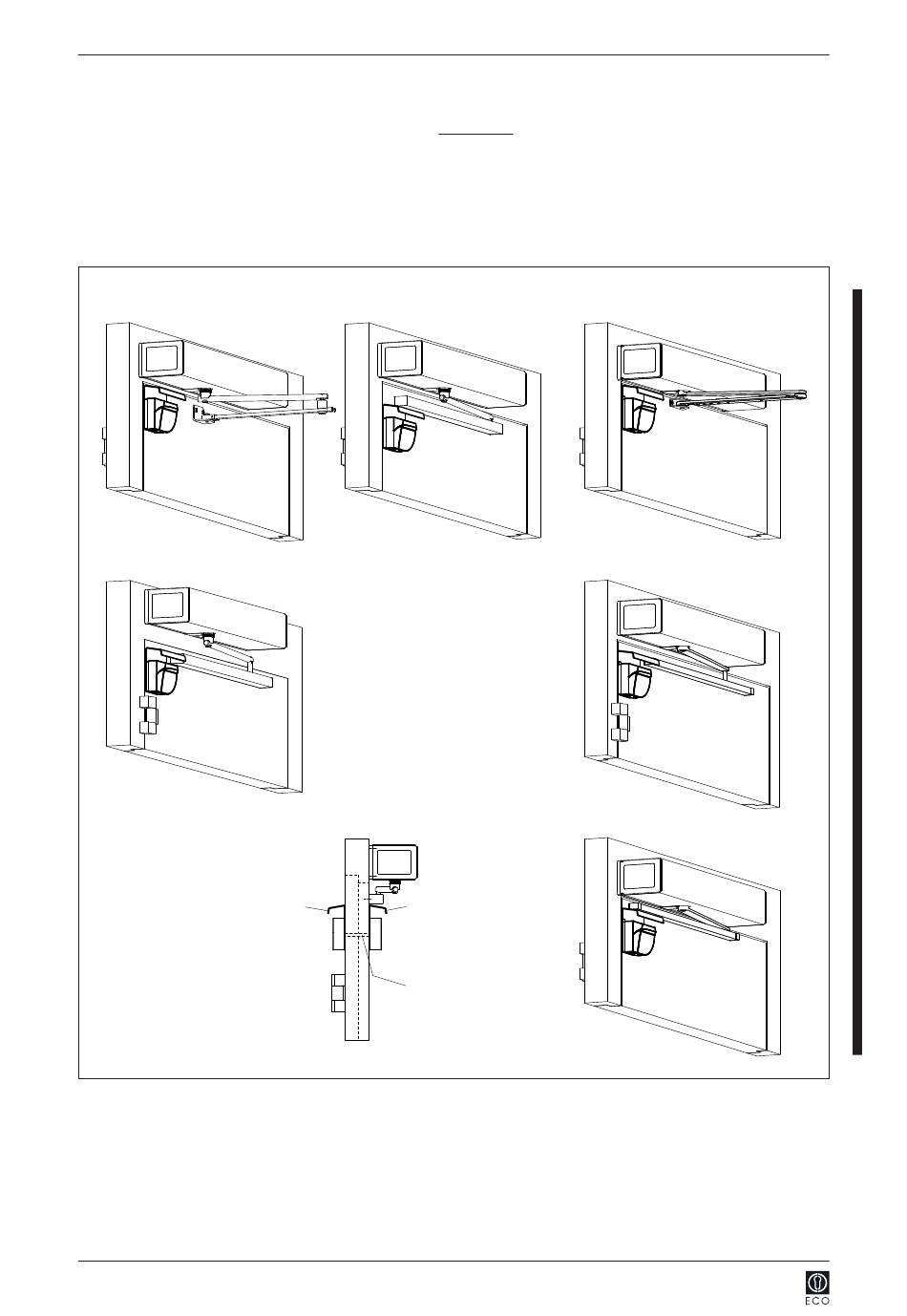

Sturzmontage
Normalgestänge drückend
Sturzmontage
Gleitgestänge ziehend
Montage:
siehe Anleitung LZR-FLATSCAN
Wetterdach
0548-990-61---70g_2019.10.indd
Sturzmontage
Gleitgestänge drückend
Wetterdach
Ø10 mm
0548-990/61g
Seite 94 von 95
Montage- und Betriebsanleitung
Sturzmontage
Normalgestänge RS drückend
Sturzmontage
Gleitgestänge RG ziehend
Sturzmontage
Gleitgestänge RG drückend
