Eco Schulte ETS 42-R Betreiberhandbuch

Brandschutz-drehflügeltürantrieb
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

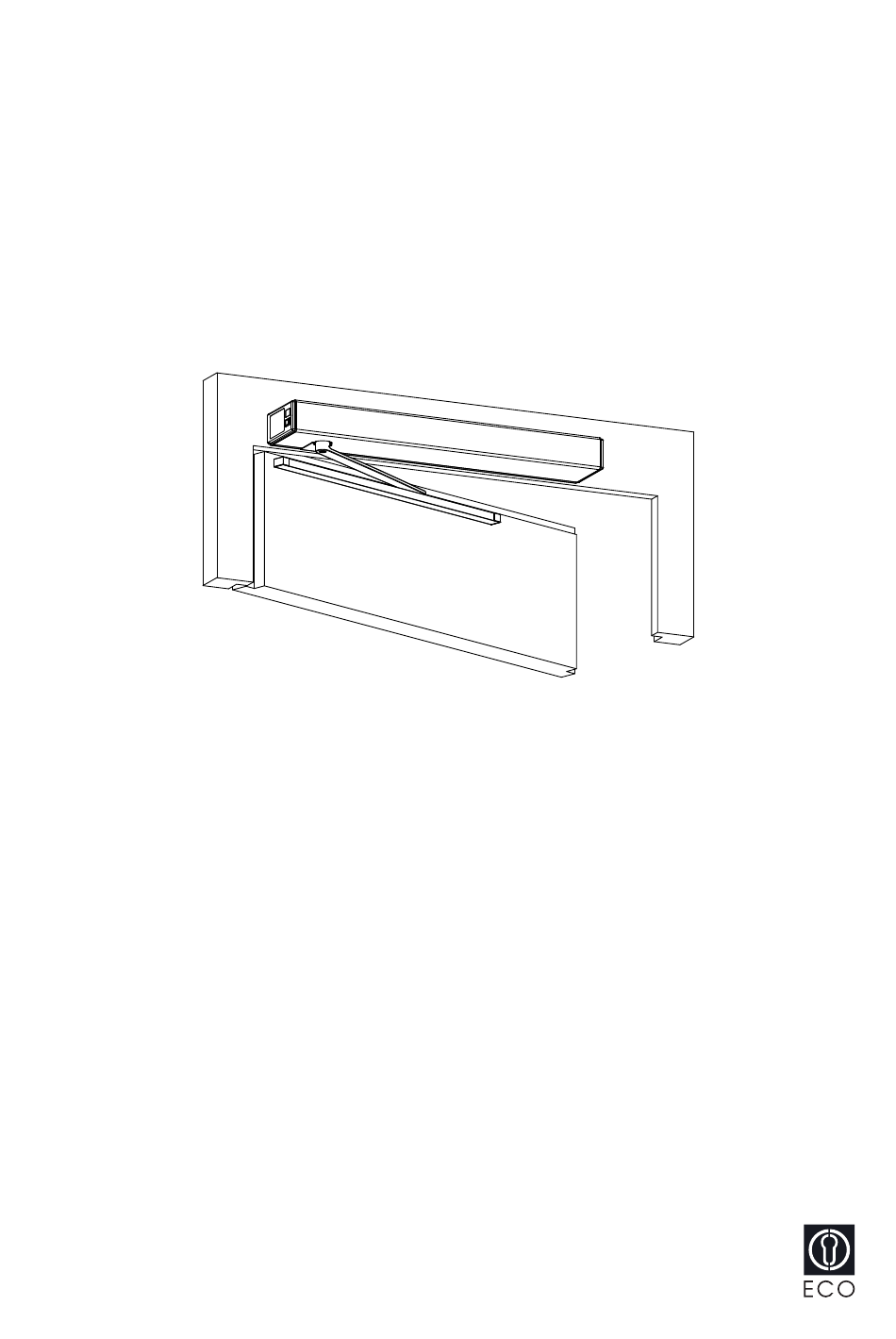

Brandschutz-Drehflügeltürantrieb
Kom.-Nr.
...............................................................................
Betreiber
...............................................................................................................................................................
Betriebsort ...............................................................................................................................................................
ETS 42‑R
Betreiberhandbuch
Original
0549-991/61
2022.12
Pos. ............................
Baujahr .................
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Eco Schulte ETS 42-R

Inhaltszusammenfassung für Eco Schulte ETS 42-R

  • Seite 1 Brandschutz-Drehflügeltürantrieb ETS 42‑R Betreiberhandbuch Original Kom.-Nr................Pos......Baujahr ....Betreiber ................................Betriebsort ................................0549-991/61 2022.12...

  • Seite 2: Inhaltsverzeichnis

    ETS 42‑R Betreiberhandbuch INHALTSVERZEICHNIS ALLGEMEINES .......................... 3 Zielgruppe ........................3 1.2 Aufbewahrungsort des Betreiberhandbuches ............... 3 Adressen ........................3 SICHERHEIT ..........................4 2.1 Bestimmungsgemässe Verwendung ................4 2.2 Sicherheitshinweise ....................... 4 2.3 Sicherheitsvorschriften ....................4 2.3.1 Grundsätze ...................... 4 2.3.2 Service ......................5 2.3.3 Sicherheitseinrichtungen ................

  • Seite 3: Allgemeines

    Dem Betreiber übergeben Datum ....... Unterschrift ....... Adressen Vertriebspartner/ Kundendienst Hersteller ECO Schulte GmbH & Co. KG Iserlohner Landstrasse 89 D-58706 Menden Tel. +49 23 73 / 92 76-0 +49 23 73 / 92 76-40 www.eco-schulte.de 0549-991/61 0549-991-61---70_2022.12.indd Seite 3 von 18...

  • Seite 4: Sicherheit

    ETS 42‑R Betreiberhandbuch SICHERHEIT 2.1 Bestimmungsgemässe Verwendung Der Brandschutz-Drehflügeltürantrieb ETS 42-R ist ausschliesslich für den Betrieb von Dreh- flügeltüren vorgesehen. Ein anderer oder darüber hinausgehender Gebrauch gilt als nicht be- stimmungsgemäss und ist nicht erlaubt! Bei nicht bestimmungsgemässer Verwendung können Gefahren für den Benutzer oder Schäden an der Anlage entstehen. Für diese lehnt der Hersteller jegliche Haftung ab! 2.2 Sicherheitshinweise In dieser Anleitung werden folgende Symbole und Hinweise zur Warnung vor Restgefahren einge- setzt: Warnung: Wenn Leib und Leben in Gefahr sind. Achtung: Wenn Material beschädigt werden kann oder die Funktion beeinträchtigt wird. Hinweis: Für Tipps, welche die Arbeit erleichtern. 2.3 Sicherheitsvorschriften 2.3.1 Grundsätze • Von Kindern ist nicht zu erwarten, dass sie diese Anlage reinigen oder eine Wartung als Benut- zer durchführen. Von sehr jungen Kindern ist nicht zu erwarten, dass sie diese Anlage bedienen. Von jungen Kindern ist nicht zu erwarten, dass sie diese Anlage sicher bedienen können, es sei denn, sie werden ständig beaufsichtigt. Ältere Kinder und schutzbedürftige Personen können diese Anlage sicher benutzen, nachdem sie zuvor entsprechend beaufsichtigt wurden oder ihnen der entsprechende Gebrauch der Anlage erklärt wurde. Von sehr schutzbedürftigen Personen ist nicht zu erwarten, dass sie diese Anlage sicher bedie- nen können, es sei denn, sie werden ständig beaufsichtigt oder diese Anlage ist mit entspre- chenden zusätzlichen Einrichtungen angepasst worden, die über den Anwendungsbereich der Norm EN 16005 hinausgehen. •...

  • Seite 5: Service

    ETS 42‑R Betreiberhandbuch 2.3.2 Service Um die Sicherheit von Personen jederzeit zu gewährleisten, muss die Anlage vor der ersten In- betriebnahme und während des Betriebes mindestens einmal jährlich von einem Sachkundigen gewartet und auf ihren sicheren Zustand geprüft werden. Die korrekte Wartung/Prüfung muss mit Datum und Unterschrift im Prüfbuch bestätigt werden. Brandschutzanlagen müssen zudem jährlich von einer autorisierten Fachkraft geprüft werden. Die korrekte Prüfung muss mit Datum und Unterschrift im Wartungskontrollheft für Feststellanlagen bestätigt werden. Gilt nur für Deutschland: Automatiktüren sind ortsfeste elektrische Anlagen. Der Betreiber ist dafür verantwortlich, dass alle 4 Jahre eine Prüfung nach DGUV 3 durchgeführt wird! Der Betreiber muss hierfür eine Elektrofachkraft beauftragen! DGUV = Deutsche Gesetzliche Unfallversicherung 2.3.3 Sicherheitseinrichtungen Es dürfen keine Sicherheitseinrichtungen überbrückt, umgangen oder ausser Betrieb gesetzt wer- den. Defekte Sicherheitseinrichtungen dürfen für den Weiterbetrieb der Anlage nicht unwirksam gemacht werden. 2.3.4 Störungen Beim Auftreten von Störungen, welche die Personensicherheit beeinträchtigen, muss die Anlage ausser Betrieb gesetzt werden. Sie darf erst wieder in Betrieb genommen werden, wenn die Stö- rung fachgerecht behoben und die Gefahr beseitigt ist. 2.3.5 Zubehör/Ersatzteile Die sichere und störungsfreie Funktion der Anlage wird nur zusammen mit der Verwendung von original ECO-Zubehör/Ersatzteilen garantiert. Für resultierende Schäden aus eigenmächtigen Ver- änderungen der Anlage oder Einsatz von fremdem Zubehör/Ersatzteilen, lehnt ECO jede Haftung 2.3.6 Türflügel und feste Seitenteile Durchsichtige Türflügel und feste Seitenteile (oder deren Oberflächen) müssen deutlich erkennbar sein, z.B. durch dauerhafte Kennzeichnung oder eingefärbte Werkstoffe. Türschwellen oder andere hervorstehende Elemente am Türsystem sind mittels Warnkleber oder einer geeigneten Markierung zu kennzeichnen.

  • Seite 6: Produktbeschreibung

    ETS 42‑R Betreiberhandbuch PRODUKTBESCHREIBUNG 3.1 Allgemeines Der Brandschutz-Drehflügeltürantrieb ETS 42-R ermöglicht das automatische Öffnen und Schlies- sen von Drehflügeltüren. Die Öffnung der Tür erfolgt automatisch oder manuell über Bedienungs- elemente. Die Schliessung erfolgt nach Ablauf der eingestellten Offenhaltezeit. Bei der Push and Go-Funktion wird die Tür von Hand angestossen und der Anrieb führt in der Folge eine automati- sche Öffnungsbewegung aus. Das Verhalten der Tür kann über den Programmwahltaster bestimmt werden (Auswählen der Betriebsarten). Eine Flügeltüranlage kann aus nachfolgend bezeichneten Elementen bestehen: A Abzweigdose* B Brandmelder** C Sensor* D Brandschutz-Drehflügeltürantrieb ETS 42-R E Sicherheitselement* F Elektroschloss* G Türflügel H Schlüsselschwenktaster* I Drucktaster* J Programmschalter* K Handauslösetaster "Tür schliessen"** oder Prüftaster "Tür schliessen/Restart"** * Option ** je nach länderspezifischen Vorschriften 0549-991/61 0549-991-61---70_2022.12.indd...

  • Seite 7: Standard-Anwendung

    ETS 42‑R Betreiberhandbuch 3.2 Standard-Anwendung Im Normalbetrieb werden die Öffnungs- und Schliessbewegungen des Türflügels motorisch aus- geführt. Die automatische Öffnung erfolgt über Öffnungselemente. Die automatische Schliessung erfolgt nach Ablauf der eingestellten Offenhaltezeit. Funktion bei Brandalarm/Netzausfall Der Türflügel wird aus jeder Position mittels Federkraft geschlossen. Die Motordämpfung bewirkt eine kontrollierte Schliessung. 3.3 Schliessfolgesteuerung Bei 2-flügligen Brandschutzanlagen ist der Einsatz eines mechanischen Schliessfolgereglers zwingend. Beim Einsatz eines integrierten Schliessfolgereglers muss eine komplette 2-flüglige ETS 42-R-Anlage bestellt werden (inklusive vormontiertem Schliessfolgeregler). Eine Nachrüstung des integrierten Schliessfolgereglers ist nicht möglich. Antrieb 1 Master Antrieb 2 Slave Gehflügel erstöffnend Standflügel zweitschliessend zweitöffnend erstschliessend 0549-991/61 0549-991-61---70_2022.12.indd Seite 7 von 18...

  • Seite 8: Bedienungselemente

    ETS 42‑R Betreiberhandbuch 3.4 Bedienungselemente Mögliche Bedienungselemente sind: • Bewegungsmelder Innenseite/Aussenseite • D-BEDIX • KOMBI-D-BEDIX • Programmwahltaster • Drucktaster • Schlüsselschwenktaster • Funkfernsteuerung 3.5 Sicherheitselemente Die erforderlichen Sicherheitselemente müssen gemäss den EU-Richtlinien sowie den länderspe- zifischen Sicherheitsvorschriften installiert werden. Achtung: Wir empfehlen Sicherheitselemente aus dem ECO-Sortiment einzusetzen. Für fremde Elemente übernimmt ECO keine Funktionsgarantie! Sicherheitssensoren werden zur Überwachung und Absicherung des Schwenkbereiches bei automatisierten Drehflügeltüren eingesetzt. Deren Montage erfolgt beiseitig auf dem Türblatt. Dadurch wird sowohl beim Öffnen als auch beim Schliessen der Tür der grösstmögliche Schutz gewährleistet. Funktion In Öffnungsrichtung: Die Türflügelbewegung wird gestoppt, sobald der Sensor ein Hindernis erkennt. Eine Wandaus- blendung der Sicherheitssensorleiste ist möglich und einstellbar. In Schliessrichtung: Der Sicherheitssensor reversiert den Antrieb und der schliessende Türflügel öffnet wieder.

  • Seite 9: Technische Daten

    ETS 42‑R Betreiberhandbuch 3.6 Technische Daten Antrieb Standard Kraftübertragung Normalgestänge Gleitgestänge Antriebsabmessungen Höhe 70 mm Breite 730 mm Tiefe 125 mm Antriebsgewicht 8,2 kg Umgebungstemperatur -15...+50 °C Einsatz nur in trockenen Räumen max. relative Feuchtigkeit 85 % Schutzart IP 20 Betriebsspannung 230 VAC (+10/-15 %), 50 Hz Netzversorgung bauseits 230 VAC (+10/-15 %), 50 Hz, 10/13 A Leistungsaufnahme Antrieb max. 350 W Nennleistung Motor 100 W Spannungsversorgung externe Verbraucher 24 VDC (±10 %), 1,4 A Drehmoment Abtriebswelle...

  • Seite 10: Bedienung

    ETS 42‑R Betreiberhandbuch BEDIENUNG 4.1 Brandalarm-Quittiertaster Im Normalbetrieb leuchtet die LED (C) grün. Bei Brandalarm wechselt die Farbe auf rot. Brandalarm quittieren (2 Varianten) • Brandalarm-Quittiertaster (A oder extern) solan- ge drücken bis LED (C) von rot auf grün wechselt (Klemmen 62/63 Brandschutzprint). • Brandalarm-Quittiertaster (A oder extern) 0,5...3 Sekunden lang drücken und danach wieder loslassen  LED (C) wechselt von rot auf grün (Klemmen ST/SP Steuerung). 4.2 Programmwahlschalter/Betriebsarten Der Antrieb wird mit einem eingebauten Programmwahlschalter (B) ausge- liefert. An diesem können die Betriebsarten AUTOMAT, OFFEN und HAND gewählt werden. AUTOMAT (I) Automatische Öffnung über Öffnungselemente innen/aussen + Key. Automatische Schliessung nach Ablauf der einstellbaren Offenhaltezeit. HAND (0) Der Antrieb und die Bedienungselemente sind ausgeschaltet. Der Türflügel kann von Hand geöffnet werden. Der Türflügel wird aus jeder Position mittels Federkraft geschlossen. OFFEN (II) Der Türflügel öffnet automatisch und bleibt in der OFFEN-Position stehen.

  • Seite 11: D-Bedix (Option)

    ETS 42‑R Betreiberhandbuch 4.3 D-BEDIX (Option) Mit dem D-BEDIX lassen sich die Betriebsarten direkt anwählen. Zudem können die wichtigsten Türeinstellungen auf einfache Weise vorgenom- men werden. Über das Display werden die Betriebsarten, Menüeinstellungen und mögliche Fehler über- sichtlich dargestellt. Das D-BEDIX wird über ein abgeschirmtes 2-adri- ges Verbindungskabel (z.B. U72M oder EIB-Y(St) Y, L = max. 50 m) an der Steuerung ETS 42-R angeschlossen. Pro Türanlage lässt sich nur ein D-BEDIX an- schliessen. 4.3.1 Tasten C-Taste (Cancel) • Menü verlassen • Eingabe annulieren. OK-Taste • Bestätigen der Auswahl • Bestätigen der Eingabe.

  • Seite 12: Betriebsarten

    ETS 42‑R Betreiberhandbuch 4.3.3 Betriebsarten Mit dem D-BEDIX sind folgende Betriebsarten wählbar: AUTOMAT Automatischer Betrieb. Die Anlage kann verriegelt sein. NACHT Die Anlage ist verriegelt . Als Öffnungsbefehl wird nur der Schlüsselschwenktaster akzeptiert. Die verzögerte Nachtumschaltung kann mittels Parameter TdNigt gewählt werden. Funktion: Wird aus einer beliebigen Betriebsart auf Betriebsart NACHT umgeschal- tet, bleibt der innere Radar noch um die gewählte Zeit TdNigt aktiv (AUSGANG). OFFEN Die Anlage öffnet und bleibt offen stehen. HAND Die Anlage bleibt stehen. Der Drehflügel ist frei und kann von Hand geöffnet und geschlossen werden. AUSGANG Einbahnverkehr von innen nach aussen. Die Anlage ist verriegelt (Ladenschluss-Schaltung). Sofern die Verriegelung (Option) eingebaut ist. Jede Betriebsart kann verriegelt sein (dies ist konfigurierbar). 4.3.4 Anzeige Türposition Auf dem D-BEDIX-Display werden folgende Türpositionen angezeigt: <REF?> Wartet auf Referenzschalter <...

  • Seite 13: Menü-Ebene

    ETS 42‑R Betreiberhandbuch 4.3.5 Menü-Ebene Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste gewünschter Menü-Punkt anwählen. Mittels OK-Taste bestätigen. Display Beschreibung PARAMETER Fahrparameter einstellen * CONFIG Funktionalitäten einstellen * DOUBLE DOOR Schliessfolge und Schleuse einstellen * DIAGNOSTICS Diagnosehilfsmittel ERROR ACTIVE Aktiv anstehende Fehler ERROR HISTORY Ehemals aktive Fehler REINIT Re-Initialisierung durchführen * BLOCK/UNBLOC Tasten sperren/entsperren Einlernvorgang auslösen TEACH  dabei muss der Türflügel ganz geschlossen sein. * Passwort geschützt  Einstellungen nur durch den Kundendienst 0549-991/61 0549-991-61---70_2022.12.indd Seite 13 von 18...

  • Seite 14: Einstell-Beispiele

    ETS 42‑R Betreiberhandbuch 4.3.6 Einstell-Beispiele Betriebsart ändern Mittels Pfeiltaste gewünschtes Symbol anwählen (Symbol blinkt). Mittels OK-Taste bestätigen (Rahmen/Balken wechseln). Betriebsart vormerken Ein übergeordneter Schalter ist aktiv und gibt die Betriebsart vor (nur Auswahlrahmen ist sicht- bar, Balken steht unter vorgemerkter Betriebsart). Es kann nun die Betriebsart gewählt werden, welche nach Aufhebung des übergeordneten Schalters aktiv sein soll: Mittels Pfeiltaste gewünschtes Symbol anwählen (Symbol blinkt). Mittels OK-Taste bestätigen (Balken wechselt). Tastensperre einschalten Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste BLOCK anwählen. Mittels Doppeltastendruck C-Taste und Pfeiltaste rechts bestätigen. BLOCK? Tastensperre temporär ausschalten (60 s) Kurzer Doppeltastendruck C-Taste und Pfeiltaste rechts. Tastensperre ausschalten Kurzer Doppeltastendruck C-Taste und Pfeiltaste rechts. Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste UNBLOC anwählen. Mittels Doppeltastendruck C-Taste und Pfeiltaste rechts bestätigen. UBLOC? Parameter (Offenhaltezeit Tag) Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste TOEx anwählen. Mittels OK-Taste bestätigen. Mittels Pfeiltaste Wert verändern. Mittels OK-Taste bestätigen. TOEx 0549-991/61 0549-991-61---70_2022.12.indd Seite 14 von 18...

  • Seite 15: Fehler-Anzeige

    Sperrung des KOMBI-D-BEDIX gegen unbefugte Betätigung. Frei Gesperrt Rundzylinder Profilzylinder Zylinder: Lieferung bauseits Wird die Sperrung eingeschaltet, leuchten alle Tasten kurz auf (Bestätigung der Sperrung). 0635-148/04 0635-148/02 ECO Schulte GmbH & Co. ECO Schulte GmbH & Co. KG 81075 (8 x 45°) KG 81175 (8 x 45°) KABA 1514 KESO 21.214.040 SEA 1.043.0 verstellbarer Nocken E200 DOM 2222H ix5 Mitnehmer 8-fach DOM 333 ix-5 umschaltbar...

  • Seite 16: Service

    ETS 42‑R Betreiberhandbuch SERVICE 5.1 Pflege/Kontrollen durch den Betreiber Warnung: Bevor an der Drehflügeltüranlage gearbeitet wird, diese ausser Betrieb setzen! 5.1.1 Ausschalten • Betriebsart HAND wählen oder • Netzstecker herausziehen. 5.1.2 Pflege • Boden im Bereich des Türflügels reinigen. • Antriebsverschalung äusserlich mit feuchtem Lappen reinigen. Warnung: Der Antrieb darf nicht mit fliessendem Wasser oder Hochdruckreiniger gereinigt wer- den! Achtung: Für die Reinigung dürfen keine Metallbürsten und keine chemischen Mittel eingesetzt werden! 5.1.3 Kontrollen Die Kontrollen müssen periodisch erfolgen, mindestens alle 2 Monate (Kontrolle der verschiede- nen Elemente, soweit diese vorhanden sind): • Verursacht der Türflügel beim Bewegen von Hand ungewohnte Schleif- oder Kratzgeräusche? • Funktion, Zugänglichkeit und Kennzeichnung des Not-Stopp-Tasters (Option) prüfen. • Korrekte Befestigung der Antriebsverschalung überprüfen. Achtung: Benachrichtigen Sie unverzüglich Ihren Kundendienst, wenn Sie eine Beschädigung oder Störung feststellen, welche Sie nicht selbst beheben können. 5.2 Wartung/Prüfung durch den Kundendienst Warnung:...

  • Seite 17: Störungsbehebung

    ETS 42‑R Betreiberhandbuch STÖRUNGSBEHEBUNG 6.1 Mit D-BEDIX/KOMBI-D-BEDIX (Option) 6.1.1 Fehler-Anzeige Die Steuerung erkennt verschiedene Fehlersituationen/-zustände und signalisiert diese mit einer Fehler-Nr. auf dem D-BEDIX/KOMBI-D-BEDIX. Fatale Fehler (Tür steht still) werden beim Einschal- ten automatisch auf dem Display angezeigt. 6.1.2 Reset durchführen Bevor ein Reset durchgeführt wird, sollte die Fehler-Nr. aufgeschrieben werden. • nach Auswahl und Bestätigung mittels OK-Taste richtet sich der Antrieb neu ein. Kann der Fehler nicht behoben werden, ist der Kundendienst zu benachrichtigen (Adresse: siehe Kapitel 1). Hinweis: Für eine genaue Fehlerdiagnose benötigt der Kundendienst in jedem Fall die Fehler-Nr.! Hier erhalten Sie auch weitere Instruktionen, wie der Fehler allenfalls zu beheben ist und ob ein Kundendiensteinsatz notwendig wird. 6.2 Fehlverhalten ohne Fehler-Nr. Fehlverhalten Analyse Mögliche Ursache Behebung Antrieb läuft nicht Programmwahlschalter Ist auf Stellung HAND AUTOMAT wählen Netzstecker herausgezogen einstecken Bauseitige Sicherung Defekt Ersetzen Antrieb öffnet nicht Programmwahlschalter Öffnungselement defekt Kundendienst benachrichtigen Türflügel kann von Hand nicht...

  • Seite 18: Ausserbetriebsetzung

    ETS 42‑R Betreiberhandbuch AUSSERBETRIEBSETZUNG Für die Ausserbetriebsetzung müssen keine speziellen Vorkehrungen getroffen werden. Wird der Drehflügeltürantrieb länger als 1 Monat nicht benützt, empfiehlt es sich, den Netzstek- ker herauszuziehen. Für die Wiederinbetriebnahme genügt das Einstecken des Netzkabels und die Wahl der Betriebs- art. Wurde der Drehflügeltürantrieb länger als 3 Monate ausser Betrieb gesetzt empfehlen wir, die Wiederinbetriebnahme durch Ihren Kundendienst durchführen zu lassen (Adresse: siehe Kapitel 1). ENTSORGUNG Die umweltgerechte Entsorgung der Anlage wird durch Trennen der Werkstof- fe und deren Zuführung zur Wiederverwertung vorgenommen. Es sind keine besonderen Umweltschutzmassnahmen erforderlich. Die örtlich gültigen Gesetzes-Vorschriften sind jedoch einzuhalten! Soll eine Anlage demontiert und entsorgt werden, empfehlen wir Ihnen, diese Arbeiten durch Ihren Kundendienst gegen Verrechnung ausführen zu lassen. Dieser stellt eine umweltgerechte Entsorgung sicher. EINSTELLUNGEN DURCH DEN KUNDEN- DIENST ............................................................................................................................................................................................................................ANHANG Im Anhang dieses Betreiberhandbuches befinden sich nachfolgende Dokumente: • Einbauerklärung gemäss Maschinenrichtlinie (durch ECO) 0549-991/61 0549-991-61---70_2022.12.indd Seite 18 von 18...
