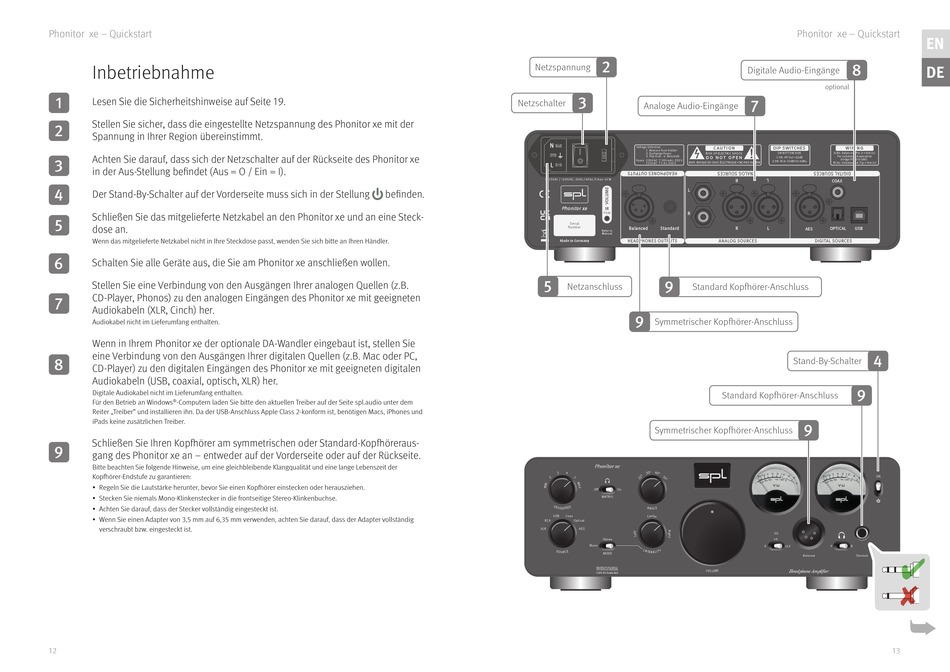

Phonitor xe – Quickstart
Inbetriebnahme
Lesen Sie die Sicherheitshinweise auf Seite 19.
Stellen Sie sicher, dass die eingestellte Netzspannung des Phonitor xe mit der
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Phonitor xe
in der Aus-Stellung befi ndet (Aus = O / Ein = I).
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
Schließen Sie das mitgelieferte Netzkabel an den Phonitor xe und an eine Steck-
dose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Phonitor xe anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen Ihrer analogen Quellen (z.B.
CD-Player, Phonos) zu den analogen Eingängen des Phonitor xe mit geeigneten
Audiokabeln (XLR, Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Wenn in Ihrem Phonitor xe der optionale DA-Wandler eingebaut ist, stellen Sie
eine Verbindung von den Ausgängen Ihrer digitalen Quellen (z.B. Mac oder PC,
8
CD-Player) zu den digitalen Eingängen des Phonitor xe mit geeigneten digitalen
Audiokabeln (USB, coaxial, optisch, XLR) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows
-Computern laden Sie bitte den aktuellen Treiber auf der Seite spl.audio unter dem
®
Reiter „Treiber" und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs, iPhones und
iPads keine zusätzlichen Treiber.
Schließen Sie Ihren Kopfh örer am symmetrischen oder Standard-Kopfh öreraus-
gang des Phonitor xe an – entweder auf der Vorderseite oder auf der Rückseite.
Bitte beachten Sie folgende Hinweise, um eine gleichbleibende Klangqualität und eine lange Lebenszeit der
Kopfh örer-Endstufe zu garantieren:
• Regeln Sie die Lautstärke herunter, bevor Sie einen Kopfh örer einstecken oder herausziehen.
• Stecken Sie niemals Mono-Klinkenstecker in die frontseitige Stereo-Klinkenbuchse.
• Achten Sie darauf, dass der Stecker vollständig eingesteckt ist.
• Wenn Sie einen Adapter von 3,5 mm auf 6,35 mm verwenden, achten Sie darauf, dass der Adapter vollständig
verschraubt bzw. eingesteckt ist.
12
Netzspannung
Netzschalter
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
befi nden.
Phonitor xe
Made in Germany
USB
RCA
XLR
Analoge Audio-Eingänge
Voltage Selection:
C A U T I O N
1. Remove Fuse Holder
2. Exchange Fuses
RISK OF ELECTRIC SHOCK
3. Flip Over 4. Reinstall
D O N O T O P E N
Fuses:
230V AC: T 500 mA L 250 V
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
115V AC: T 1 A L 250 V
L
IR
PGM
R
Serial
Number
Balanced
Standard
R
Refer to
Manual
HEADPHONES OUTPUTS
ANALOG SOURCES
Netzanschluss
Standard Kopfh örer-Anschluss
Symmetrischer Kopfh örer-Anschluss
Standard Kopfh örer-Anschluss
Symmetrischer Kopfh örer-Anschluss
Phonitor xe
Off
On
MATRIX
Coax
Optical
AES
Stereo
Mono
MODE
VOLTAiR
120V DC Audio Rail
Phonitor xe – Quickstart
EN
DE
Digitale Audio-Eingänge
optional
DIP SWITCHES
W I R I N G
ON BOTTOM SIDE:
XLRs: balanced, Pin 2 = Hot (+)
For unbalanced operation
1 ON: HP Out +22dB
bridge Pin 3 to GND.
2 ON: RCA -10dBV to 0dBu
RCAs: Unbalanced, Tip = Hot (+)
COAX
L
AES
OPTICAL
USB
DIGITAL SOURCES
Stand-By-Schalter
ON
VU
+6
0
+12
F
R
Balanced
Standard
Headphone Amplifier
13
