5.4 Modul mit Wechselrichter verbinden

Stecke die beiden Solarkabel des Moduls in die passenden Anschlüsse des Wechselrichters.
Für den Fall, dass die Module weiter voneinander entfernt montiert wurden, kannst du die
beiliegenden DC-Verlängerungskabel (Solarkabel) verwenden. Mit den beiliegenden Ka-
belbindern können die Solarkabel an den Modulen fixiert werden, um sie vor Witterung zu
schützen.

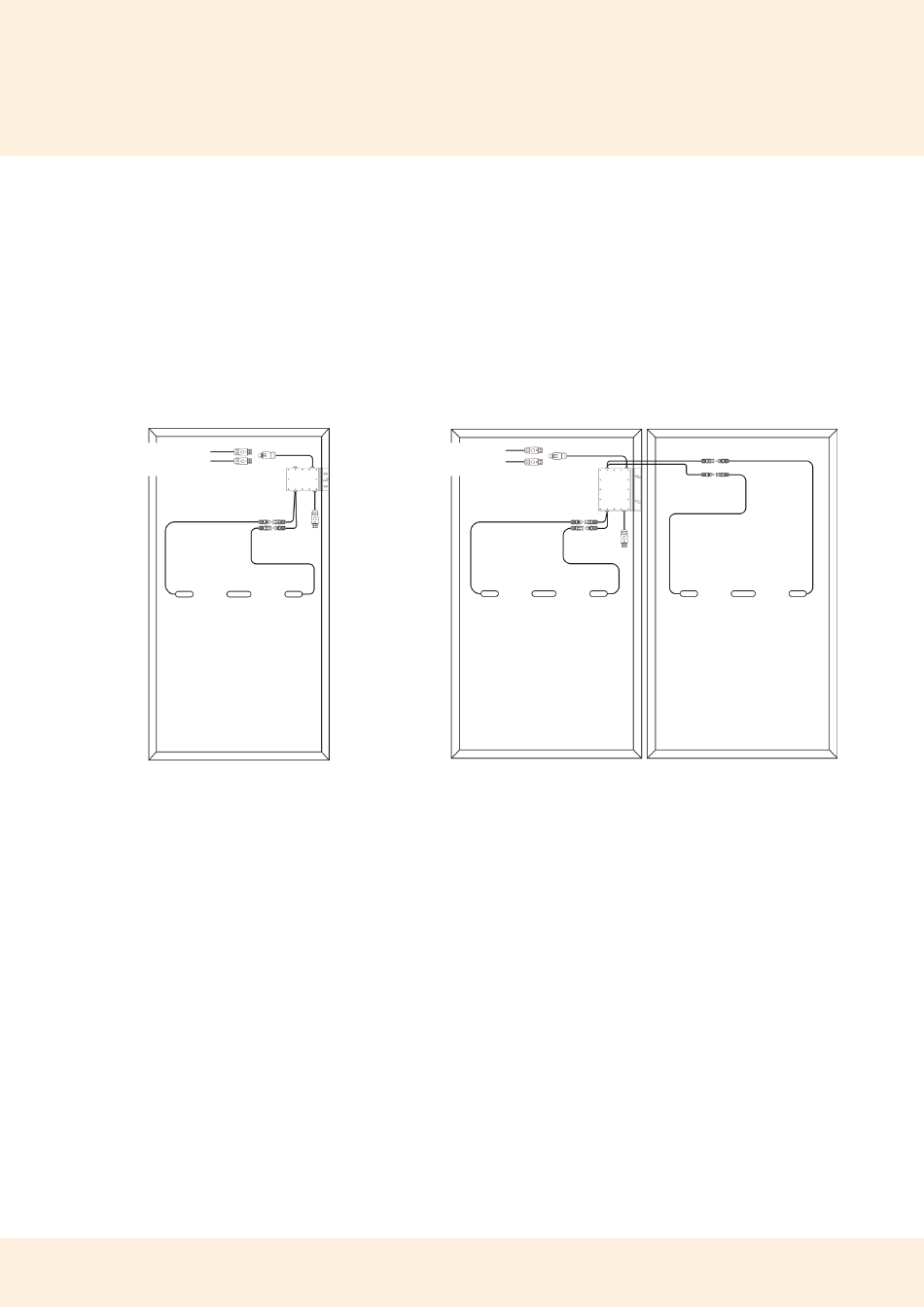

Die folgenden Skizzen visualisieren die korrekte Verschaltung:
Schuko- oder
Wieland-Anschluss

5.5 Wechselrichter mit Stromnetz verbinden

Im letzten Schritt wird die Solaranlage mit der Steckdose verbunden: Bitte stelle sicher, dass
du die vorherigen Schritte gemäß dieser Anleitung durchgeführt und unsere Sicherheitshin-
weise beachtet hast.
Verbinde zuerst das Anschlusskabel mit dem Wechselrichter und stecke anschließend die
Endkappe auf den offenen Wechselrichtereingang, um diesen vor Feuchtigkeit zu schützen.
Führe das Anschlusskabel zur Steckdose und achte darauf, dass keine Stolperfallen entste-
hen. Das Anschlusskabel darf Wasser nicht dauerhaft ausgesetzt sein.
Schalte die Sicherung der Steckdose aus. Jetzt kannst du die Anlage einstecken und an-
schließend die Sicherung wieder einschalten.
Schuko- oder
Wieland-Anschluss
