Wechselrichter für drei bis vier Module, Montage am Modul

5.3 Module mit Wechselrichter verbinden

Beide Solarkabel der Module werden jeweils in die passenden Anschlüsse des Wechselrich-
ters gesteckt. Für den Fall, dass die Module weiter voneinander entfernt angebracht wer-
den, liegen passende DC-Verlängerungskabel (Solarkabel) zur Verwendung bei.
Mit den beiliegenden Kabelbindern können die Solarkabel an den Modulen fixiert werden,
um sie vor Witterung zu schützen und um Stolperfallen zu vermeiden.

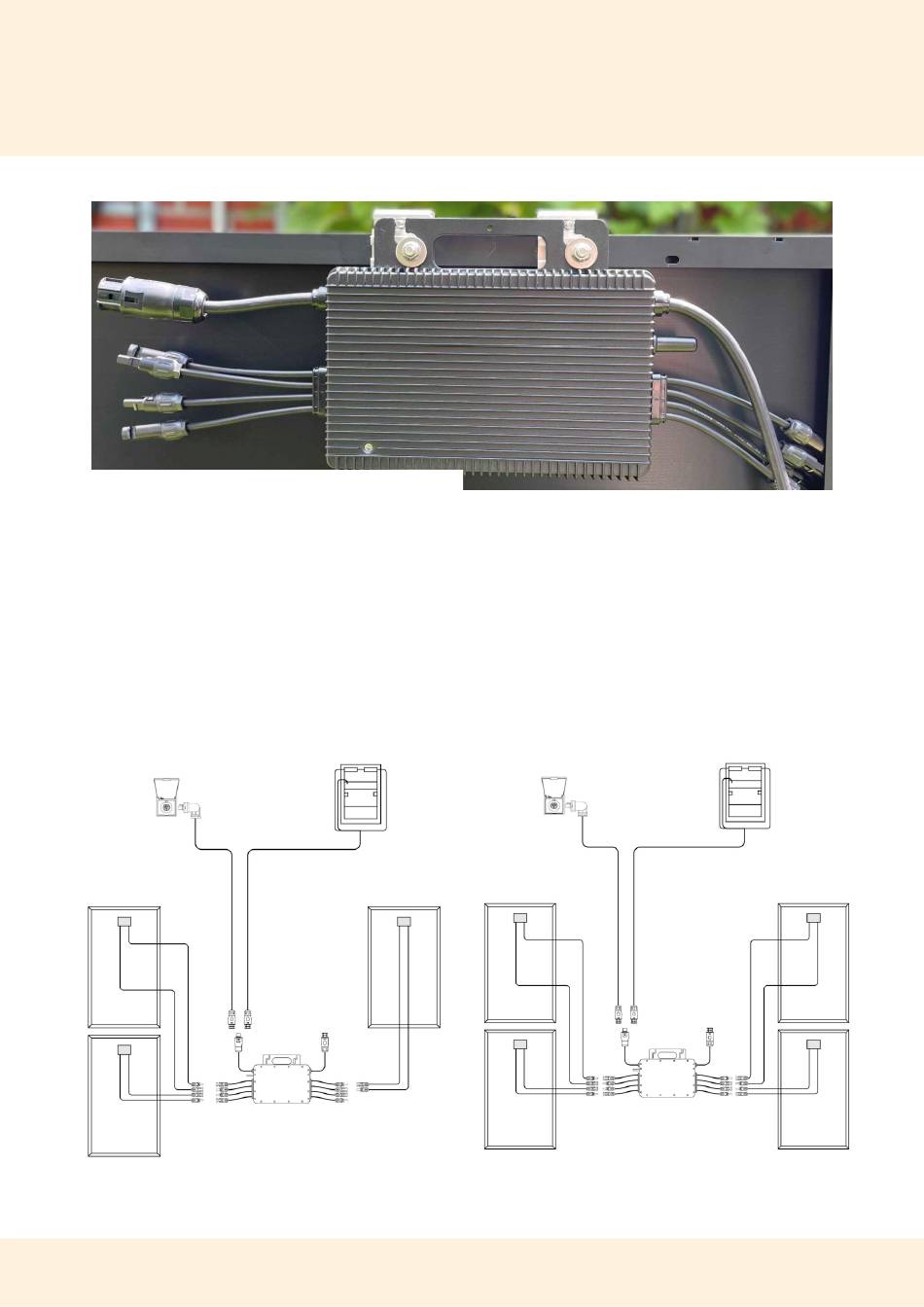

Die folgenden Skizzen visualisieren die korrekte Verschaltung:
Anschluss Yuma-Solaranlage mit drei Modulen Anschluss Yuma-Solaranlage mit vier Modulen
