Bohre anschließend mit einem Ø 15 mm
Bohrer in der Öffnung in der Mitte der Dicht-
platte durch das Klebepad (3).
Die Stockschrauben werden 80 mm tief in
die Sparren geschraubt (4–5). Bohre dafür
ein Ø 8 mm großes Loch im Sparren vor und
verwende einen Schraubenschlüssel (7 mm)
um die Stockschrauben einzuschrauben.

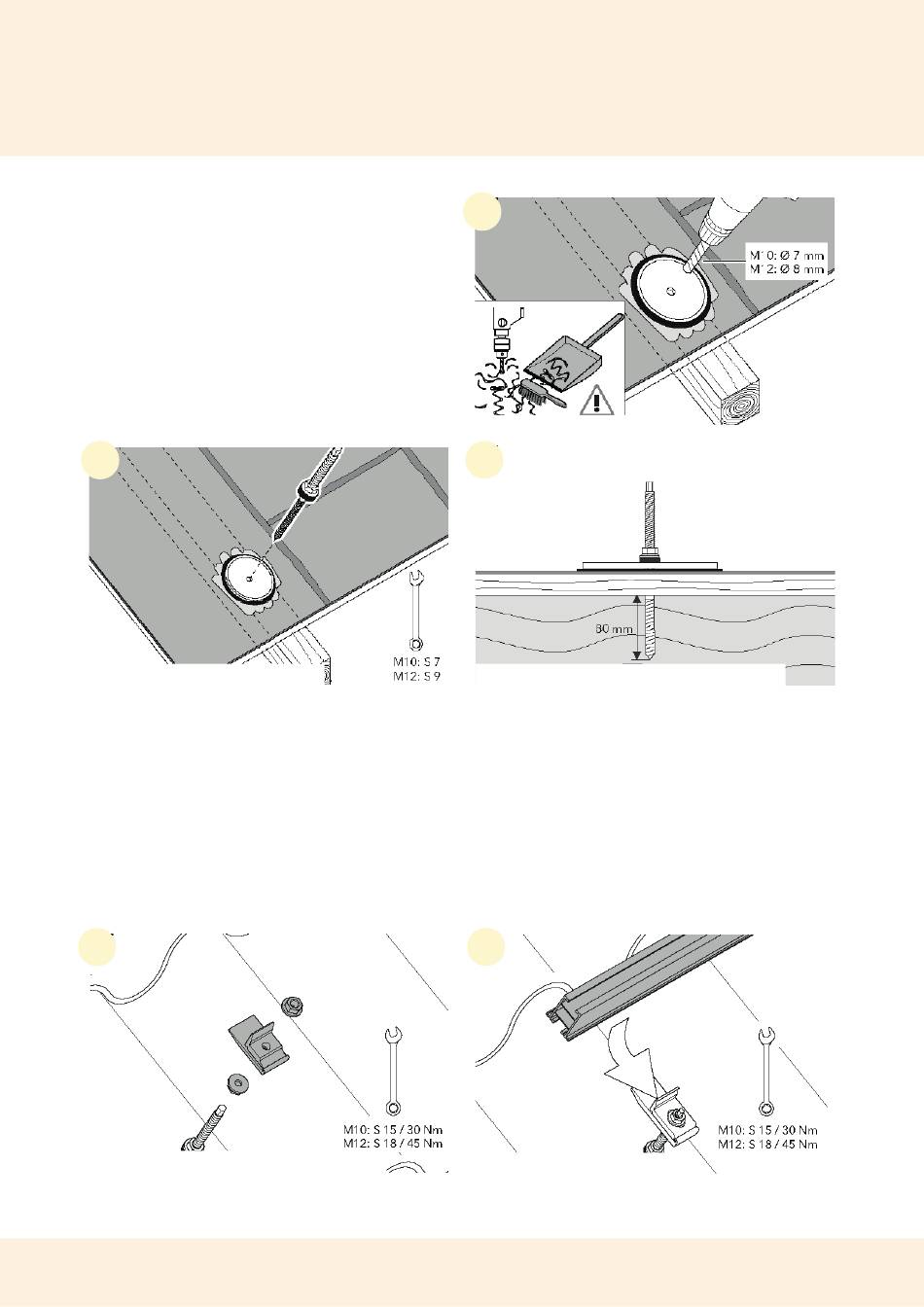

4
Stockschraube in Sparren schrauben
Schienenmontage auf Blech- und Bitumendächern
Sind alle Stockschrauben angebracht, können im nächsten Schritt die Schienen mit den
Schrauben verbunden werden. Entferne hierfür zunächst jeweils die oberste Mutter der
Stockschrauben. Setzte die zweiteilige Klemmvorrichtung, wie im Bild zu sehen ist, zusam-
men und platziere diese senkrecht auf die Stockschrauben (1). Drehe die zuvor entfernten
Muttern mit der Hand wieder auf die Stockschrauben. Anschließend kannst du die Montage-
schienen auf die Stockschrauben setzen und alle Muttern mit einem Schraubenschlüssel
(15 mm) festziehen (2).
1
Klemmvorrichtung auf Stockschraube platzieren
3
Durchbohren des Klebepads
5
Richtige Platzierung der Stockschraube im Sparren
2
Platzierung der Montageschienen
