Lege die Hammerkopfschraube in die Nut der Halterung ein und platziere den Wechselrich-
ter auf ihr. Setzte die Unterlegscheibe und die Sechskantschraube auf und schraube den
Wechselrichter mit einem Schraubenschlüssel (13 mm) fest.
Yuma-Solaranlage mit einem Modul

5.2 Modul mit Wechselrichter verbinden

Stecke die beiden Solarkabel des Moduls in die passenden Anschlüsse des Wechselrichters.
Für den Fall, dass die Module weiter voneinander entfernt montiert wurden, kannst du die
beiliegenden DC-Verlängerungskabel (Solarkabel) verwenden. Mit den beiliegenden Ka-
belbindern können die Solarkabel an den Modulen fixiert werden, um sie vor Witterung zu
schützen und um Stolperfallen zu vermeiden.

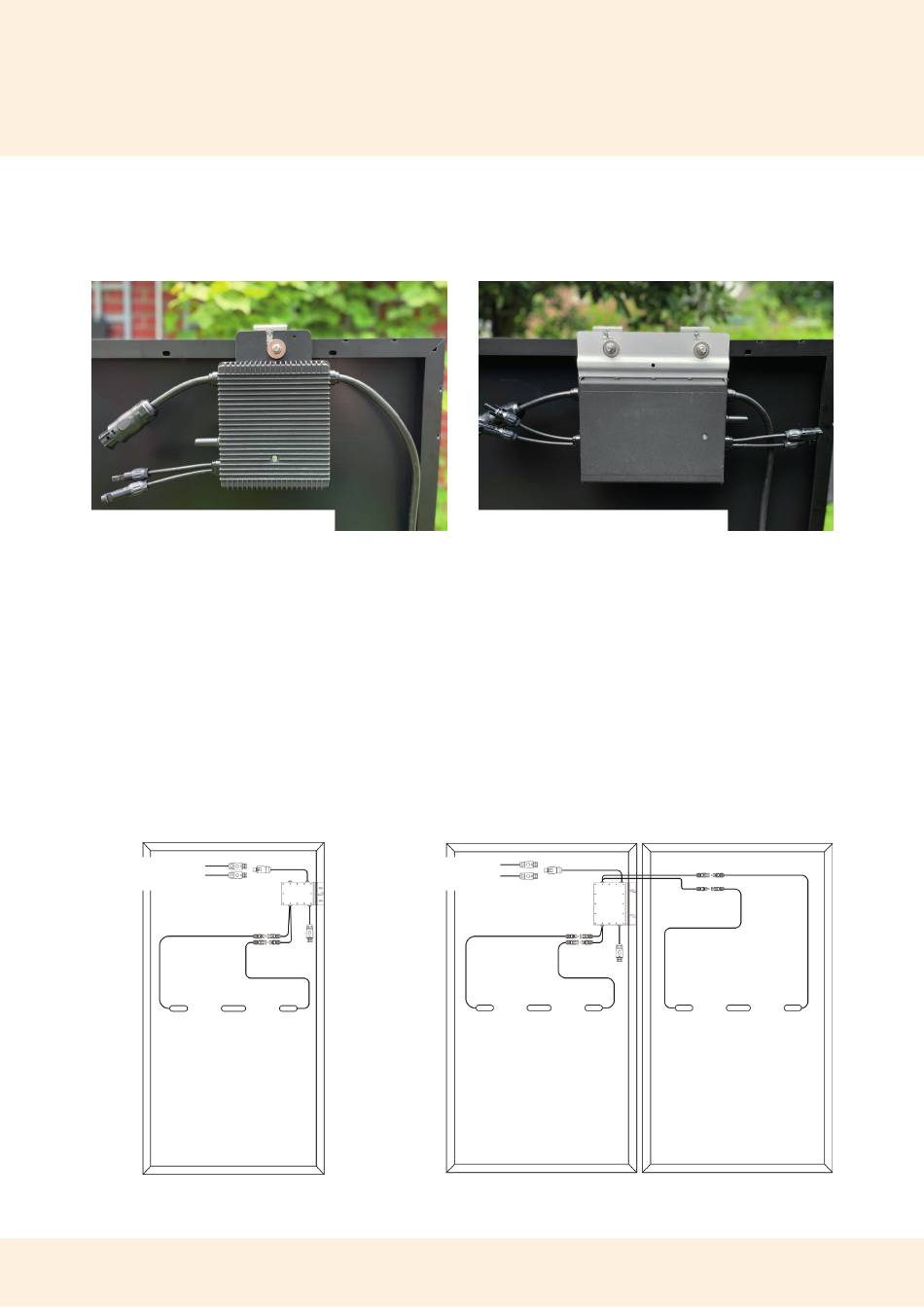

Die folgenden Skizzen visualisieren die korrekte Verschaltung:
Schuko- oder
Wieland-Anschluss
Yuma-Solaranlage mit zwei Modulen
Schuko- oder
Wieland-Anschluss
