Anschließend werden die Montageschienen
oben in die Dachhaken eingehängt.
Sind die Schienen an allen Dachhaken ein-
gehängt, müssen alle Schrauben handfest
nachgezogen werden.

Aufdachmontage Blech- und Bitumen

Für die Montage von Unterkonstruktionen auf Blech- oder Bitumendächern werden Stock-
schrauben in die Holzsparren des Dachs geschraubt. Mit der Anbringung der Montageschie-
nen an den Stockschrauben ist die Voraussetzung für die Modulmontage auf den Schienen
erfüllt. Für jedes Modul werden vier Stockschrauben in die Sparren geschraubt – je zwei für
die Befestigung der oberen und der unteren Schiene. Gleiches gilt für die Einzelmontage
von zwei Solarmodulen. Bei der Paarmontage zweier Module einer Yuma Roof-Solaranlage
hingegen werden insgesamt vier Stockschrauben eingesetzt, zwei für die obere verlängerte
Montageschiene, die zuvor aus zwei Schienen zusammengesetzt wurde, und zwei für die
untere verlängerte Schiene. Die Stockschrauben werden jeweils auf gleicher Linie platziert,
die äußeren Stockschrauben bilden im Gesamtbild ein Rechteck.

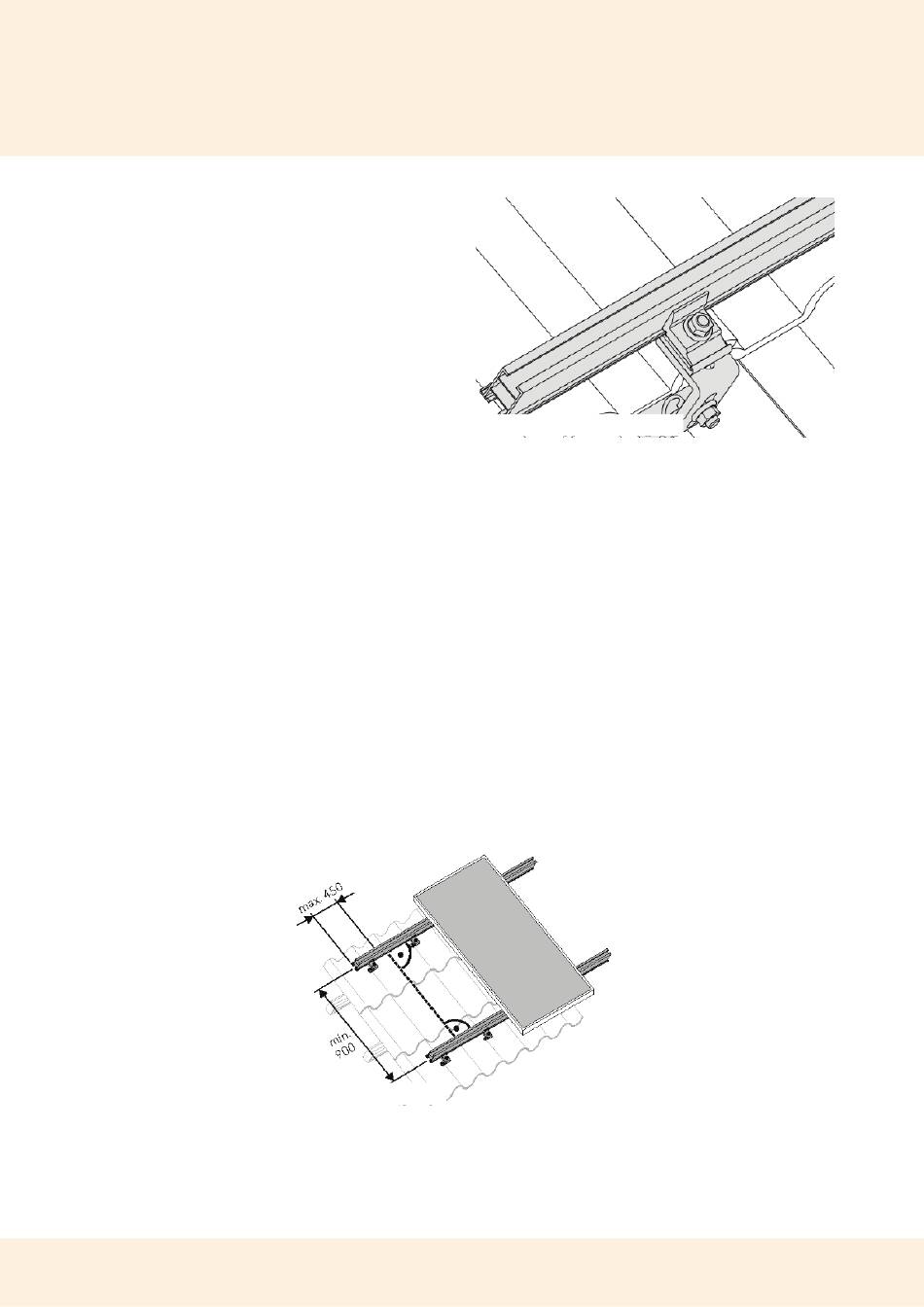

Der vertikale Abstand zwischen zwei Stockschrauben sollte mindestens 90 cm betragen,
vom Rand des Moduls zu den Stockschrauben sollten mindestens 15 cm Abstand eingehal-
ten werden. Zwischen den Stockschrauben und dem Ende der Schienen darf der Abstand
maximal 45 cm betragen.
Die Module können vertikal (wie hier abgebildet) oder horizontal auf den Schienen ange-
bracht werden. Bei horizontaler Ausrichtung sind die Mindestabstände anzupassen.
Anbringung der Schienen
www.hello-yuma.de
Montageschiene auf Dachhaken
