Montageanleitung

Aufdachmontage Ziegel

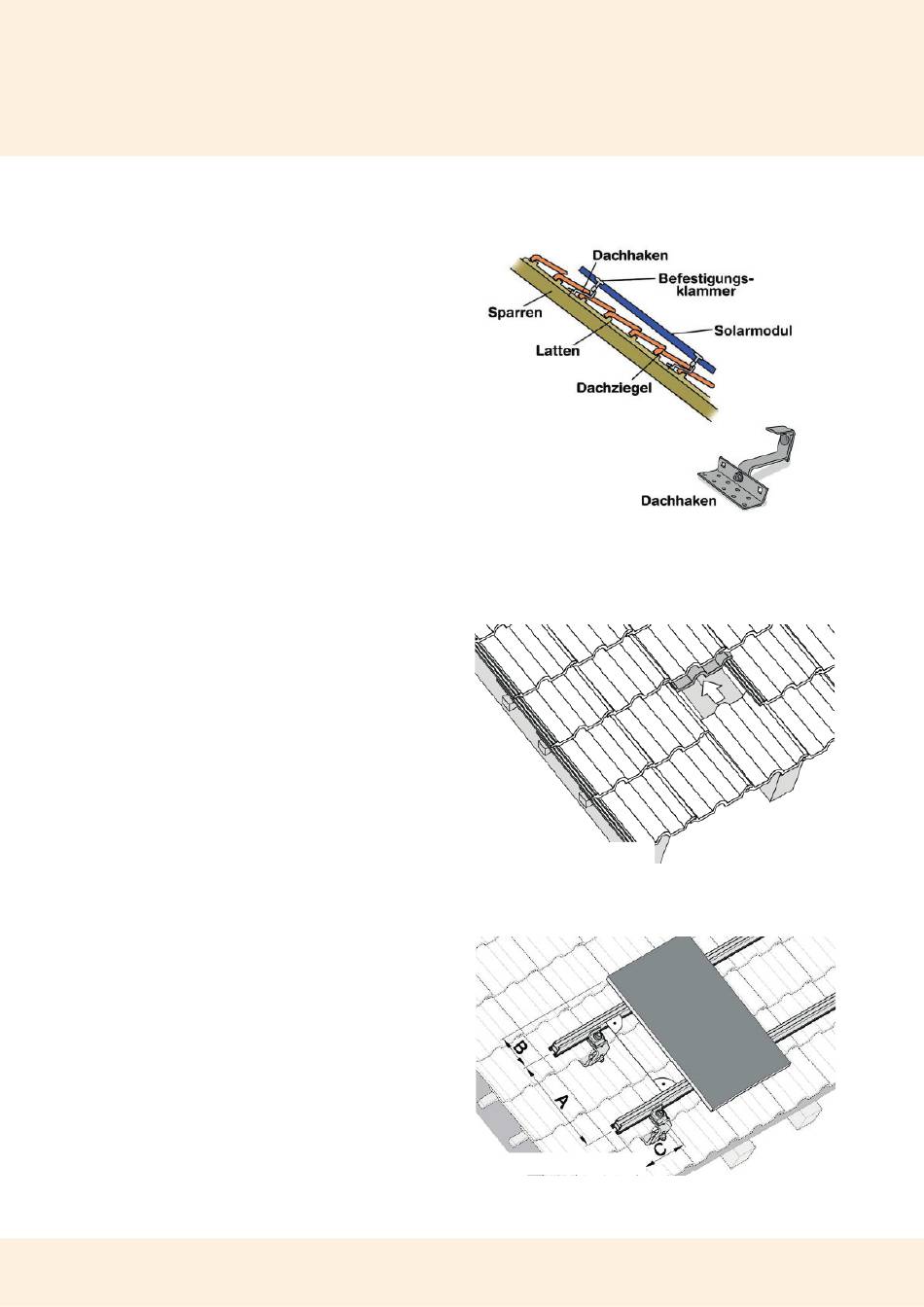

Zusammenfassung Unterkonstruktion
Für die Montage auf einem Ziegeldach wer-
den zuerst Dachhaken in die Holzsparren des
Dachs geschraubt. An den Dachhaken wer-
den im nächsten Schritt Schienen angebracht,
an denen du wiederum zuletzt die Solarmo-
dule befestigst.
Für jedes Modul werden vier Dachhaken in die
Sparren geschraubt, je zwei für die Befesti-
gung der oberen und der unteren Schiene.
Bei der Paarmontage einer Yuma Roof-Anla-
ge mit zwei Modulen werden insgesamt sechs
Dachhaken eingesetzt, drei für die obere mit-
tels Schienenverbinder verlängerte Schiene
und drei für die untere verlängerte Schiene.
Die Dachhaken werden jeweils auf gleicher
Linie platziert, die äußeren Dachhaken bilden
im Gesamtbild ein Rechteck.
Dachhaken montieren
Für die Montage der Dachhaken auf den
Sparren müssen zunächst die darauf liegen-
den Dachziegel entfernt werden. Möchtest du
die Dachhaken in die Lattung setzen, ist die
Statik bauseits zu prüfen.
Platzierung der Dachhaken
Der vertikale Abstand zwischen zwei Dach-
haken sollte mindestens 90 cm betragen
(Punkt A), vom Rand des Moduls zum Dach-
haken sollten mindestens 15 cm Abstand
eingehalten werden (Punkt B). Zwischen
den Dachhaken und dem Ende der Schienen
sollen maximal 45 cm Abstand eingehalten
werden (Punkt C).
Abstände der Dachhaken
