Modul Montieren - Yuma Roof Bedienungsanleitung

5.3 Modul montieren

Yuma Roof mit einem Modul oder
Einzelmontage mit zwei Modulen

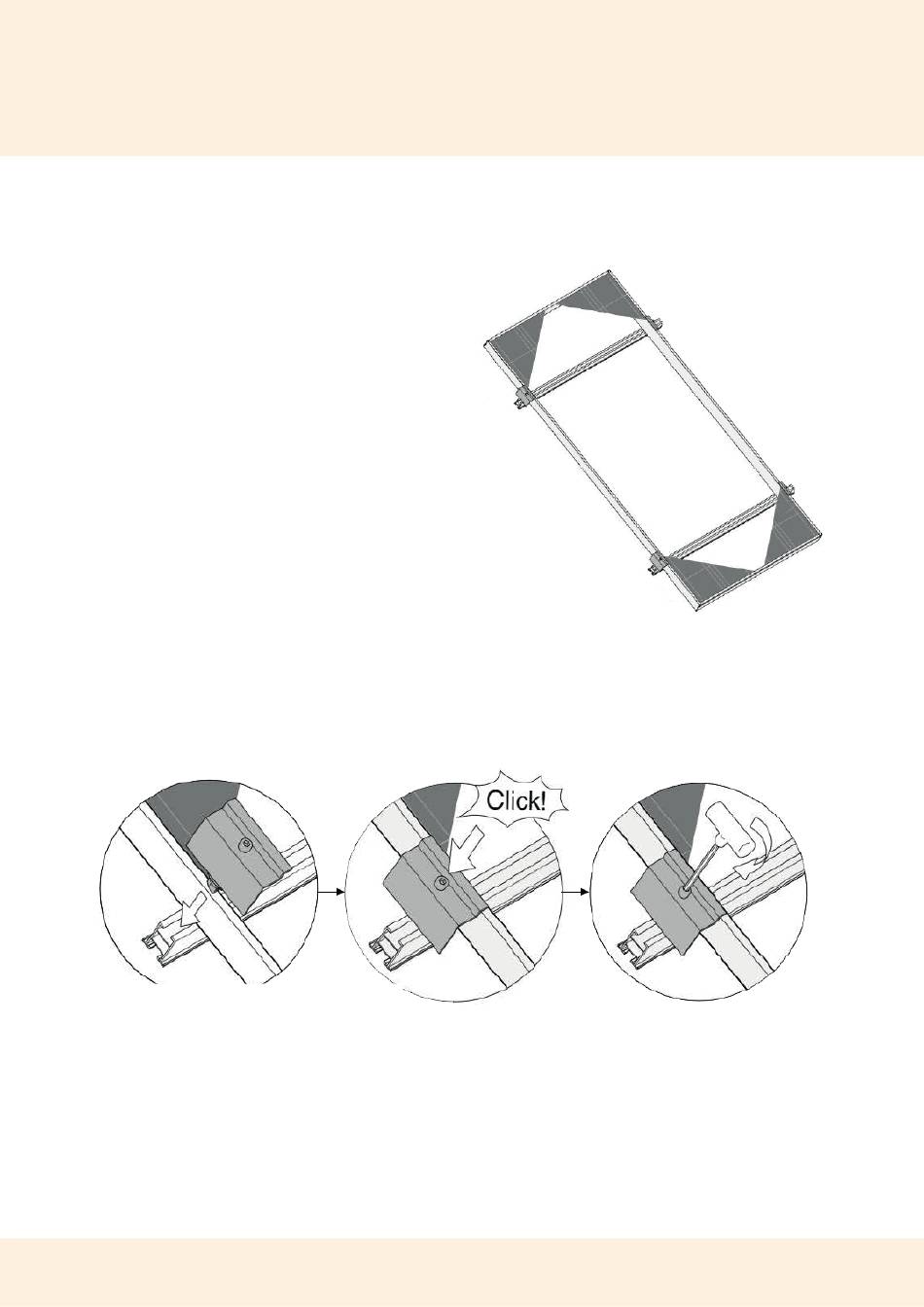

Lege für die Modulmontage zunächst das
Modul auf die Schienen und halte es fest.
Setze die vier Endklemmen an die äußeren
Enden der Schienen.
Die Klemmen haben auf der Unterseite ein
Klicksystem. Werden sie auf die Schienen
gedrückt, rasten sie mit einem hörbaren
Klicken ein.
Schiebe die Klemmen anschließend an das
Modul. Sitzen alle Endklemmen am Modul,
kannst du die Schrauben handfest anziehen.
Setze im Anschluss die Endkappen auf das
Ende der Schienen. Die Endkappen sollten
vor dem Anbringen einige Male leicht einge-
drückt werden, damit sie auf den Schienen
Modul auf Montageschienen
halten.
Modul-Endklemmen nach dem Einrasten festziehen
