Montageanleitung

Schritt für Schritt zum Solarstrom
Sicherheitshinweise gelesen, Lieferumfang gecheckt und die beauftragte Elektrofachkraft
steht dir für Anschluss und Anmeldung der Anlage zur Seite? Dann kann es losgehen!
Dir liegen drei bis vier Solarmodule und ein Halterungssystem vor sowie ein passender
Wechselrichter, mit dem deine Solaranlage die gewonnene Energie am gewünschten Auf-
stellort in gebräuchlichen Haushaltsstrom umwandelt. Der Anschluss der Module erfolgt di-
rekt am Wechselrichter. Für die sichere Montage deiner Anlage an der Fassade musst du die
Schrauben und Dübel so wählen, dass sie der Beschaffenheit des Untergrunds entsprechen.

Montageablauf

• 5.1: Halterung und Module montieren
• 5.2: Wechselrichter befestigen
• 5.3: Module mit Wechselrichter verbinden
• 5.4: Wechselrichter mit Stromnetz verbinden
• 5.5: Fehlerbehebung Wechselrichter
• 5.6: Ertragsoptimierung

5.1 Halterung und Modul montieren

Wenn du möchtest, kann bereits jetzt der Wechselrichter befestigt werden. Springe dafür
i
zu Abschnitt 5.2. In manchen Montagesituationen ist es einfacher, den Wechselrichter
anzubringen, bevor die Module montiert werden.
Obere Halterungen anbringen
Bringe die beiden oberen Halterungen zur Be-
festigung der oberen Modulseite an der Fas-
sade an. Positioniere die Halterungen entwe-
der im Abstand der inneren oder der äußeren
Montagebohrungen im Modulrahmen – beide
Varianten sind gleich sicher.
Wähle die Variante, die den Anforderungen
deines Anbringungsortes entspricht.
Die Gummiauflagen werden zwischen Wand
und Halterung platziert, die Unterlegscheiben
mit der Gummiauflage zwischen Schraube
und Halterung.

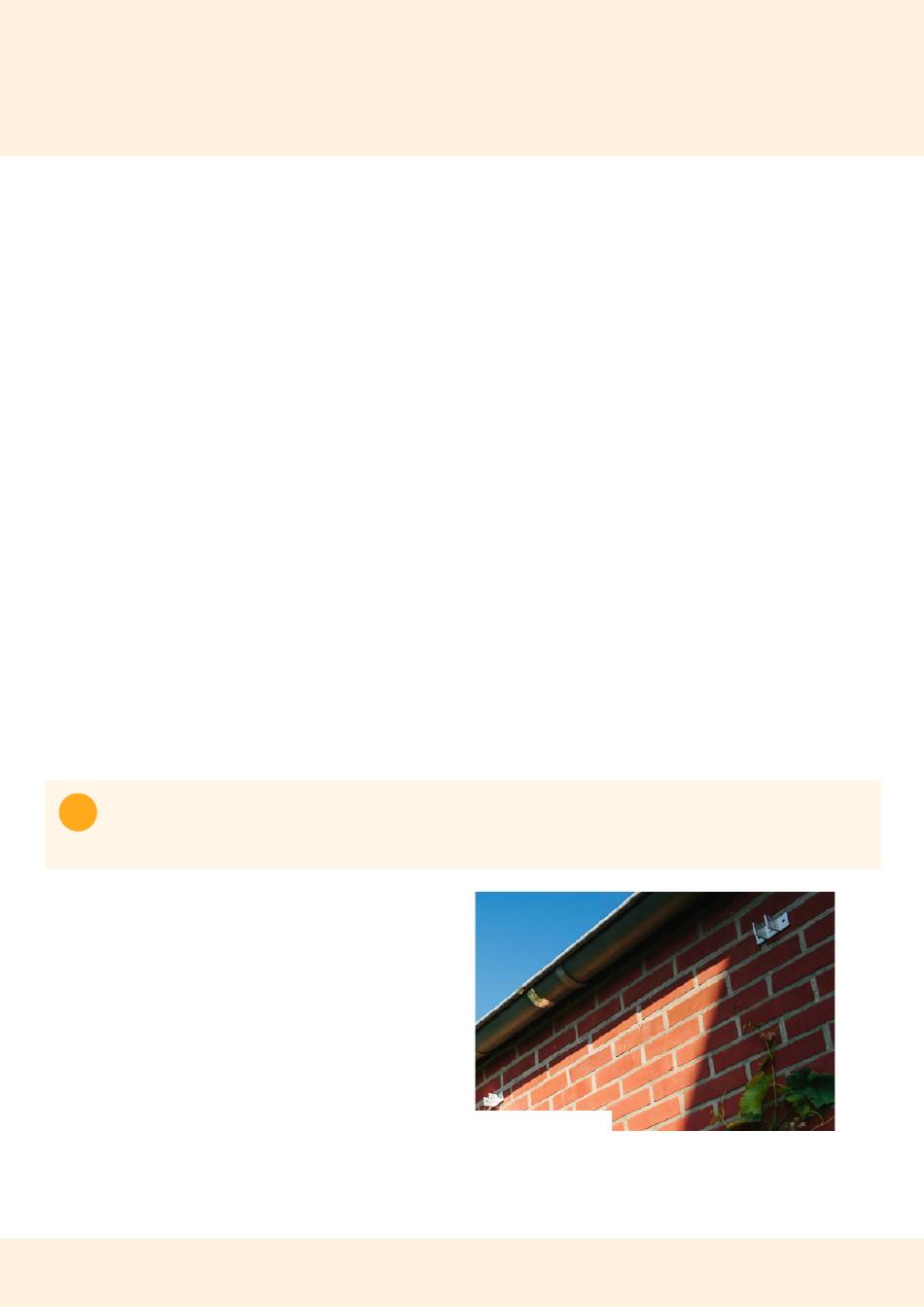

Obere Halterungen
