4.2.1 EoVDSL-Verdrahtung
Pinbelegung
Die Pinbelegung für die EoVDSL-Reihenklemme ist wie folgt:

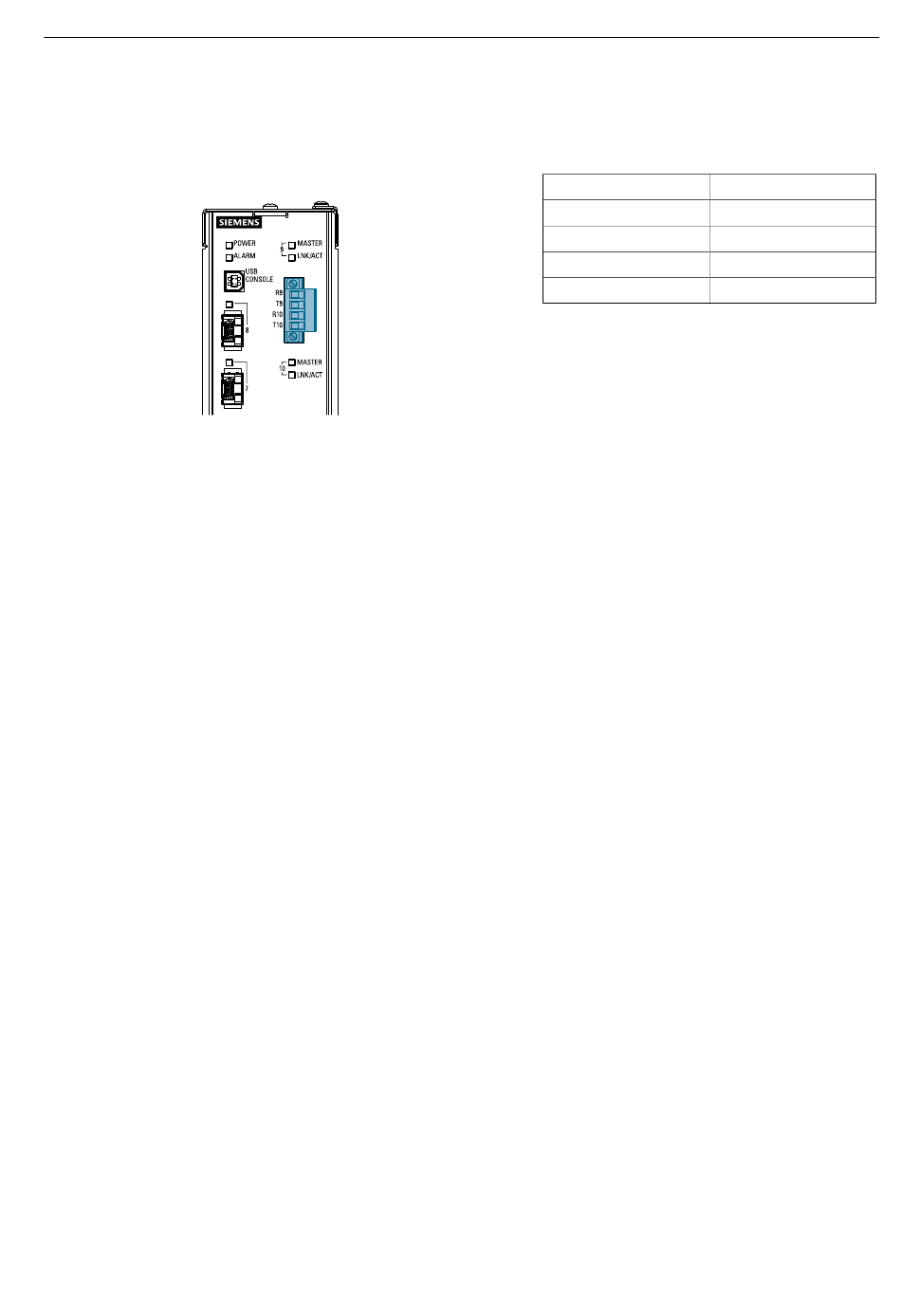

Abbildung 4.4
4.2.1

EoVDSL-Verdrahtung

VDSL funktioniert mit 2-Draht-Verdrahtung der Kategorie 3 (CAT-3) oder höher oder
mit einer Twisted-Pair-Verkabelung. Eine andere Twisted-Pair-Verkabelung mit ähnli-
chen Kenndaten kann funktionieren, obwohl die Leistung je nach Kabelcharakteristik
und Entfernung variiert.
Bei der Verdrahtung von EoVDSL-Anschlüssen ist Folgendes zu beachten:
•
•
•
•
•
•
26
EoVDSL-Reihenklemme
EoVDSL-Anschlüsse sind für den Einsatz auf privaten Kommunikationsleitungen
für Punkt-zu-Punkt-Verbindungen vorgesehen und dürfen nicht mit dem öffent-
liches Telekommunikationsnetz (PSTN, en: Public Switched Telephone Network)
verbunden werden.
Um die Brandgefahr zu verringern, verwenden Sie nur Kabel Nr. 26 AWG oder ein
größeres Telefonanschlusskabel.
Twisted-Pairs sind eine effektive Methode zur Reduzierung magnetischer und
kapazitiver Störungen, da sie den Bereich einer Magnetschleife auf nahezu Null
reduzieren und für eine gleichmäßige Verteilung der Kapazitäten auf Masse und
andere Quellen sorgen. Achten Sie deshalb auf eine gleichmäßige Verdrillung
über die gesamte Kabellänge.
Offene Leitungen (auch als überbrückte T-Schaltungen oder Stichleitungen
bezeichnet) entlang der Kabellänge führen zu einer Impedanz-Fehlanpassung
und zu einer Verschlechterung des VDSL-Signals.
Achten Sie darauf, dass die Kabelimpedanz während der gesamten Kabelfüh-
rung konstant ist. Vermeiden Sie es, unterschiedliche Verdrahtungen (z. B. Ver-
drahtung mit verschiedenen Durchmessern) in Kabelführungen zu mischen, da
dies zu einer Impedanzfehlanpassung und zu einer Verschlechterung des VDSL-
Signals führt.
Vergewissern Sie sich, dass die Verdrahtung zwischen Leistungs- und Steuer-
stromkreis ausreichend getrennt ist. Schalt-Nadelimpulse und Überspannungen
Anschluss
R9
T9
R10
T10
Montagehandbuch, 02/2020, C79000-G8900-1305-09
Beschreibung
Empfangen an Port 9
Senden an Port 9
Empfangen an Port 10
Senden an Port 10
RUGGEDCOM RSL910
