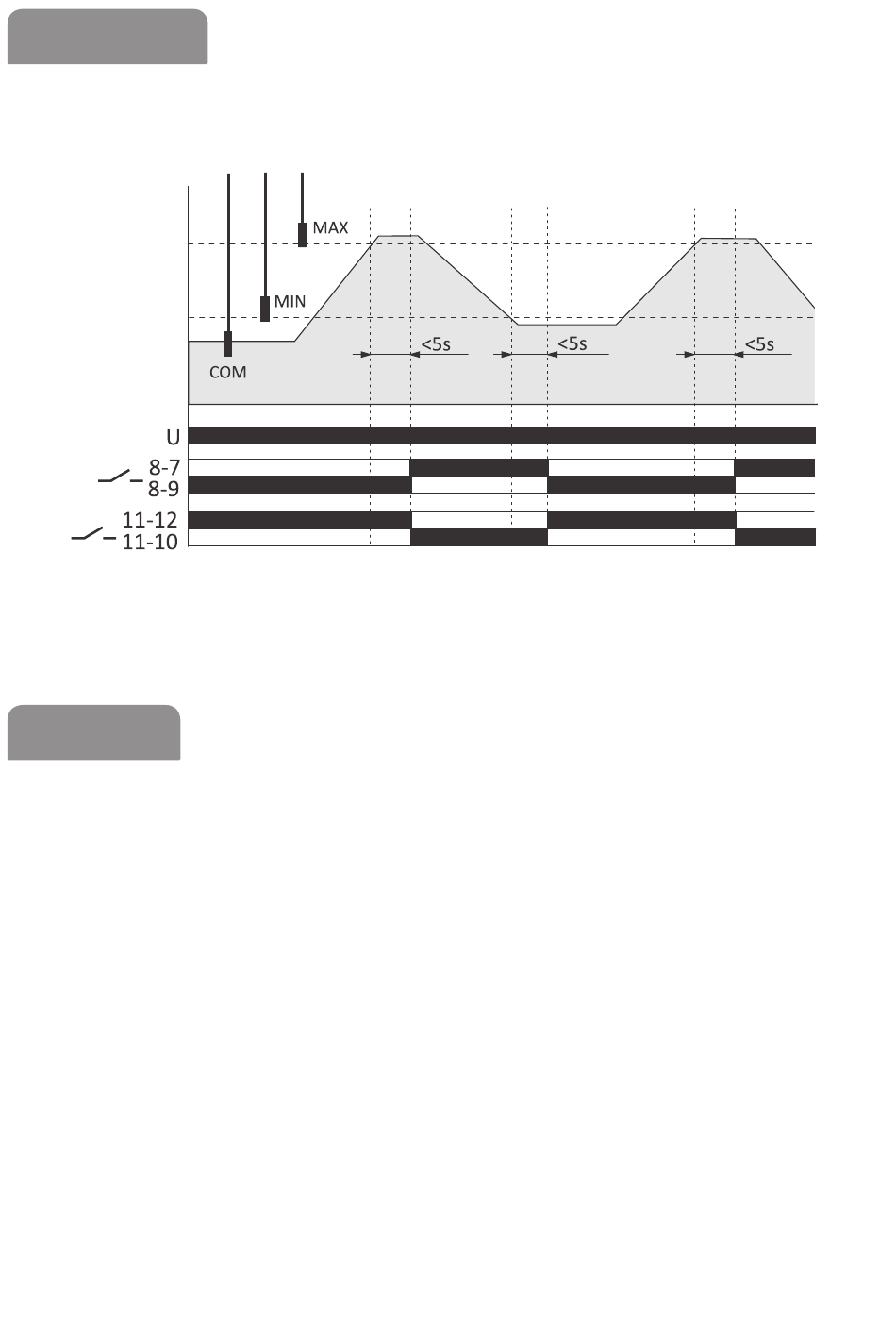

Diagramm
Montage
1. Schalten Sie die Stromversorgung ab.
2. Montieren Sie das Relais auf einer Schiene im Schaltkasten.
3. Schließen Sie die Stromversorgung gemäß den Markierungen
an die Klemmen 1-2 an.
4. Schließen Sie die Sonden mit einem Kabel <1 mm² an das
Relais an.
5. Montieren Sie die Sonden in Höhen, die den Niveaus der
Flüssigkeitskontrolle entsprechen.
6. Schalten Sie in Reihe (Klemmen 8-7) den MAX Relais-Kontakt
in den Stromkreis des Entwässerungsgeräts.
7. Schalten Sie in Reihe (Klemmen 11-12) den MIN Relais-Kontakt
in den Stromkreis des Befüllungsgeräts.
8. Stellen Sie die Empfindlichkeit mit dem Einstellknopf ein.
