Klarstein KRONLEUCHTER Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für KRONLEUCHTER:
- Bedienungsanleitung (44 Seiten) ,
- Handbuch (64 Seiten)
Verwandte Anleitungen für Klarstein KRONLEUCHTER
Inhaltszusammenfassung für Klarstein KRONLEUCHTER

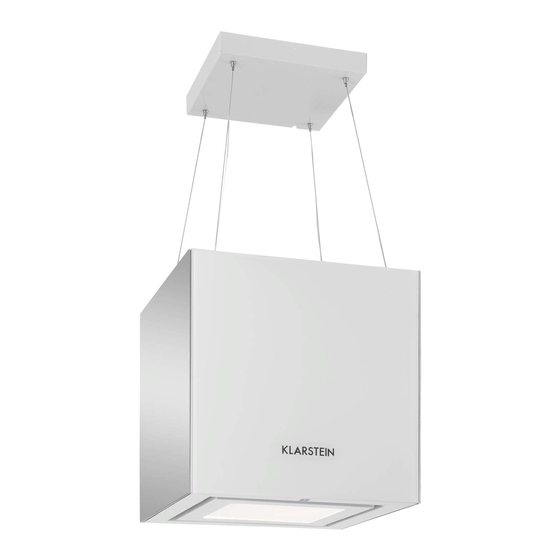

- Seite 1 KRONLEUCHTER Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante 10033106 10033107 10033108 10034523 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Seite 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Seite 6: Installation
INSTALLATION Loch: Ø 8-10 mm Tiefe: 65 mm Bringen Sie die Aufhängung der Dunstabzugshaube an den Ort, an dem Sie sie die Abzugshaube anbringen möchten und bohren Sie die Löcher nach dem rechts dargestellten Schema. Bringen Sie dann die 8 Dübel (Ø... - Seite 7 Stecker Abdeckung Schraube Nehmen Sie die Abzugshaube und stecken Sie den Stecker ein. Schieben Sie dann die Abdeckung auf die Aufhängung und befestigen Sie sie mit vier M4*10 Schrauben. Einstellbarer Verschluss Nachdem Sie die Abzugshaube angebracht haben, kann es sein, Drahtseil dass Sie sie noch etwas ausbalancieren müssen.
-
Seite 8: Tastenfunktionen
TASTENFUNKTIONEN Gerät ein- und ausschalten. Niedrige Geschwindigkeit. Mittlere Geschwindigkeit. Hohe Geschwindigkeit. Licht ein- und ausschalten. Timer Hinweis: Um ein bestmögliches Absaug-Ergebnis zu erzielen, lassen Sie die Abzugshaube nach dem Kochen noch 15 Minute lang laufen. REINIGUNG UND PFLEGE • Ziehen Sie vor der Reinigung immer zuerst den Stecker aus der Steckdose. •... -
Seite 9: Aktivkohlefilter Wechseln
Aktivkohlefilter wechseln 1. Bitte legen Sie den Innenraum ihrer Dunstabzugshaube durch Entfernen der Fettfilter frei. Diese befinden sich an der Unterseite der Abzugshaube. 2. Im Inneren der Dunstabzugshaube sehen Sie nun den Motor. Dieser hat jeweils links und rechts an der Seite einen Lufteinlass. 3. -
Seite 10: Fehlerbehebung
FEHLERBEHEBUNG Fehler Mögliche Ursache Lösung Das Licht ist an, aber der Die Lüftung ist blockiert. Entfernen Sie die Motor läuft nicht. Blockade. Der Kondensator ist Lassen Sie den kaputt. Kondensator ersetzen. Der Motor ist kaputt. Lassen Sie den Motor ersetzen. Der Motor riecht Lassen Sie den Motor merkwürdig. -
Seite 11: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht. -
Seite 12: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033106, 10033107 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 36,2 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 29,7 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz Lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad... - Seite 13 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033106, 10033107 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 36,2 kWh/Jahr hood Zeitverlängerungsfaktor Fluiddynamische Effizienz 29,7 hood Energieeffizienzindex 49,1 hood Gemessener Luftvolumenstrom im 282,2 m³/h Bestpunkt Gemessener Luftdruck im Bestpunkt Maximaler Luftstrom...
- Seite 14 Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033108, 10034523 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 36.2 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 29.7 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz Lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 76.7...
- Seite 15 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033108, 10034523 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 36.2 kWh/Jahr hood Zeitverlängerungsfaktor Fluiddynamische Effizienz 29.7 hood Energieeffizienzindex 49.1 hood Gemessener Luftvolumenstrom im 282.2 m³/h Bestpunkt Gemessener Luftdruck im Bestpunkt Maximaler Luftstrom...
-
Seite 16: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
