Echolot; Echolotansichten - Garmin GPSMAP 720 Benutzerhandbuch

Wenn ein Schwinger angeschlossen ist, können die folgenden Plotter der Serie 700 als Echolot verwendet werden:
• GPSMAP 720s
• GPSMAP 740s
• GPSMAP 750s

Echolotansichten

Auf dem Plotter werden Echolotdaten in drei verschiedenen Ansichten angezeigt: Vollbild, Geteilter Zoom und Split-Frequenz.

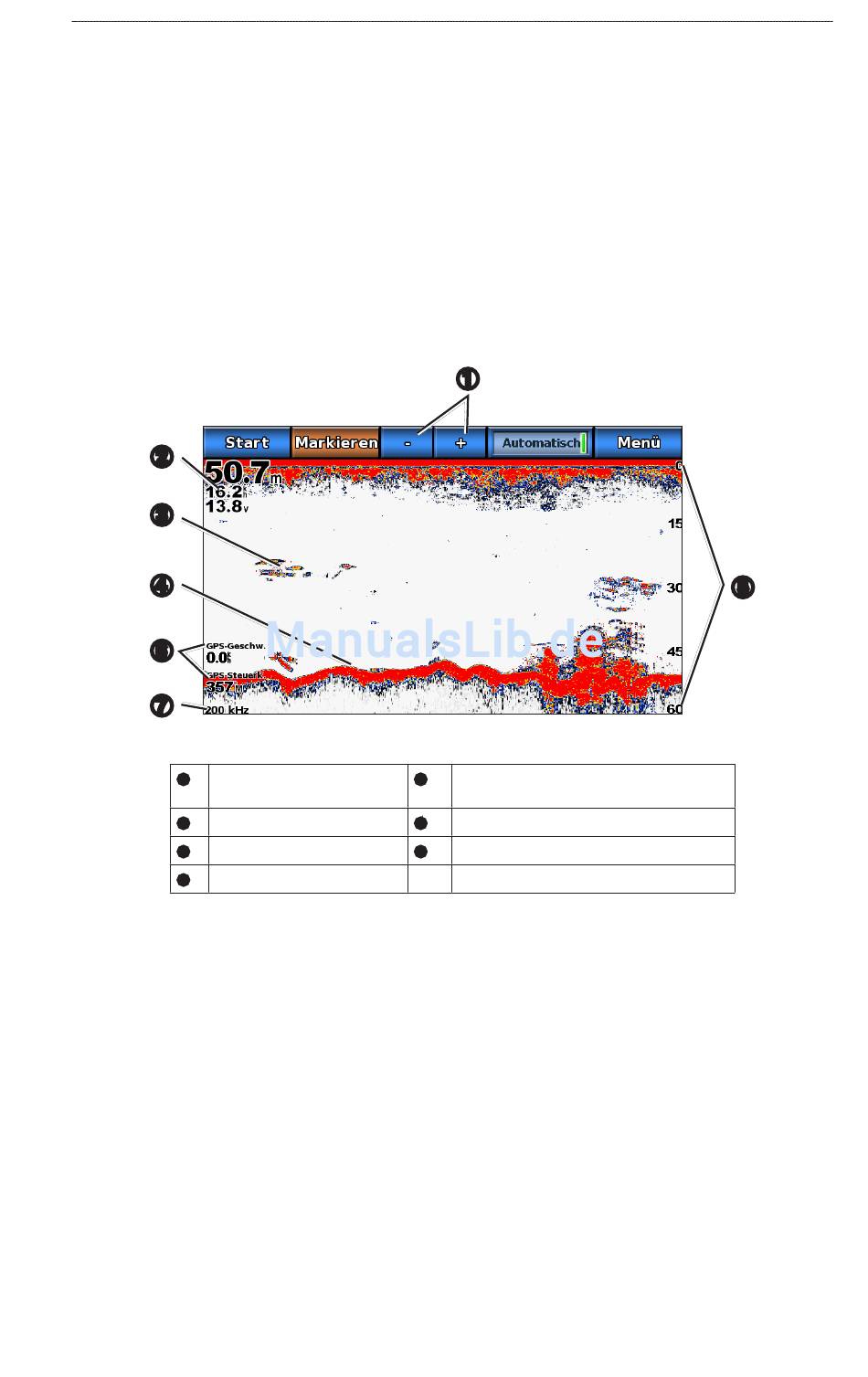

Echolotansicht „Vollbild"
In der Echolotansicht Vollbild wird eine Vollbild-Grafik der Echolot-Messwerte eines Schwingers angezeigt. Die Skala am rechten
Bildschirmrand zeigt die Tiefe erkannter Objekte an, während der Bildschirm einen Bildlauf von rechts nach links durchführt.
Wählen Sie auf der Startseite die Option echolot > Vollbild.
➋
➌
➍
➏
➐
Schaltflächen für die Anpassung
➊
des Bereichs
Schwebendes Ziel
➌
Reichweite
➎
Schwingerfrequenz
➐
Einrichten des Zoom-Maßstabs in der Echolotansicht „Vollbild"
Sie können einen Bereich der Echolotansicht Vollbild vergrößern.
1. Wählen Sie auf der Startseite die Option echolot > Vollbild > Menü > Zoom.
2. Führen Sie einen der folgenden Schritte aus:
• Wählen Sie 2-facher Auto-Zoom, um die Echolotdaten mit zweifacher Vergrößerung anzuzeigen.
• Wählen Sie 4-facher Auto-Zoom, um die Echolotdaten mit vierfacher Vergrößerung anzuzeigen.
• Wählen Sie Manueller Zoom, um die Tiefenreichweite des vergrößerten Bereichs manuell einzurichten. Wählen Sie Nach
oben oder Nach unten, um die Tiefenreichweite des vergrößerten Bereichs einzurichten. Wählen Sie Vergrössern oder
Verkleinern, um die Vergrößerung des vergrößerten Bereichs zu erhöhen oder zu verringern. Wählen Sie Fertig.
• Wählen Sie Grundverfolgung, um Echolotdaten von der Tiefe des Grunds zu vergrößern, und wählen Sie Nach oben oder
Nach unten, um die Tiefenreichweite des vergrößerten Bereichs einzurichten. Wählen Sie Fertig.
Serie GPSMAP 700 – Benutzerhandbuch

Echolot

➊
Echolotansicht „Vollbild"
Tiefe, Geschwindigkeit durch Wasser und
➋
Spannung
Meeresgrund
➍
GPS-Geschwindigkeit und GPS-Steuerkurs
➏
Echolot
➎
71
